555时基电路内部结构及工作原理实例详解VIP专享VIP免费

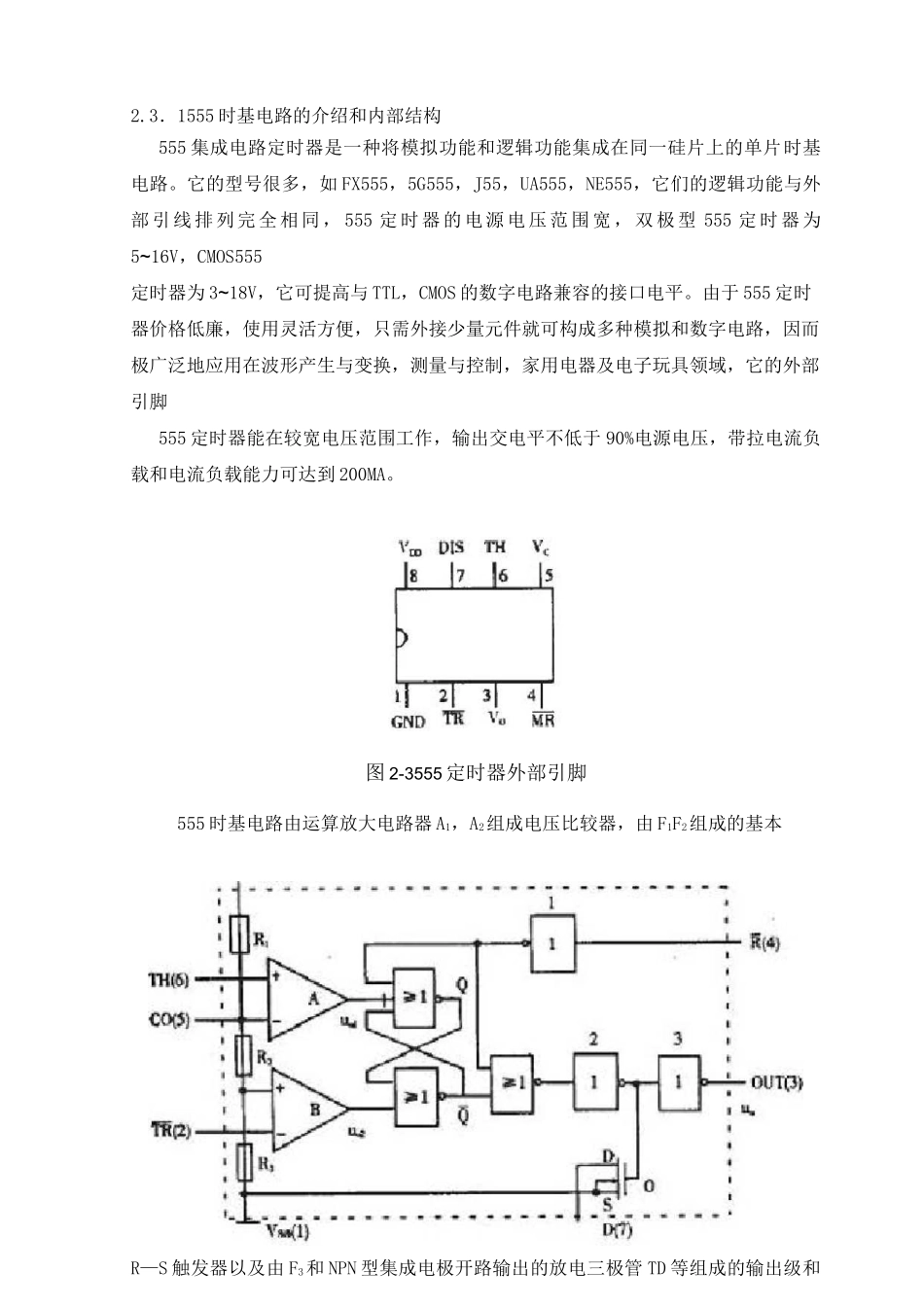

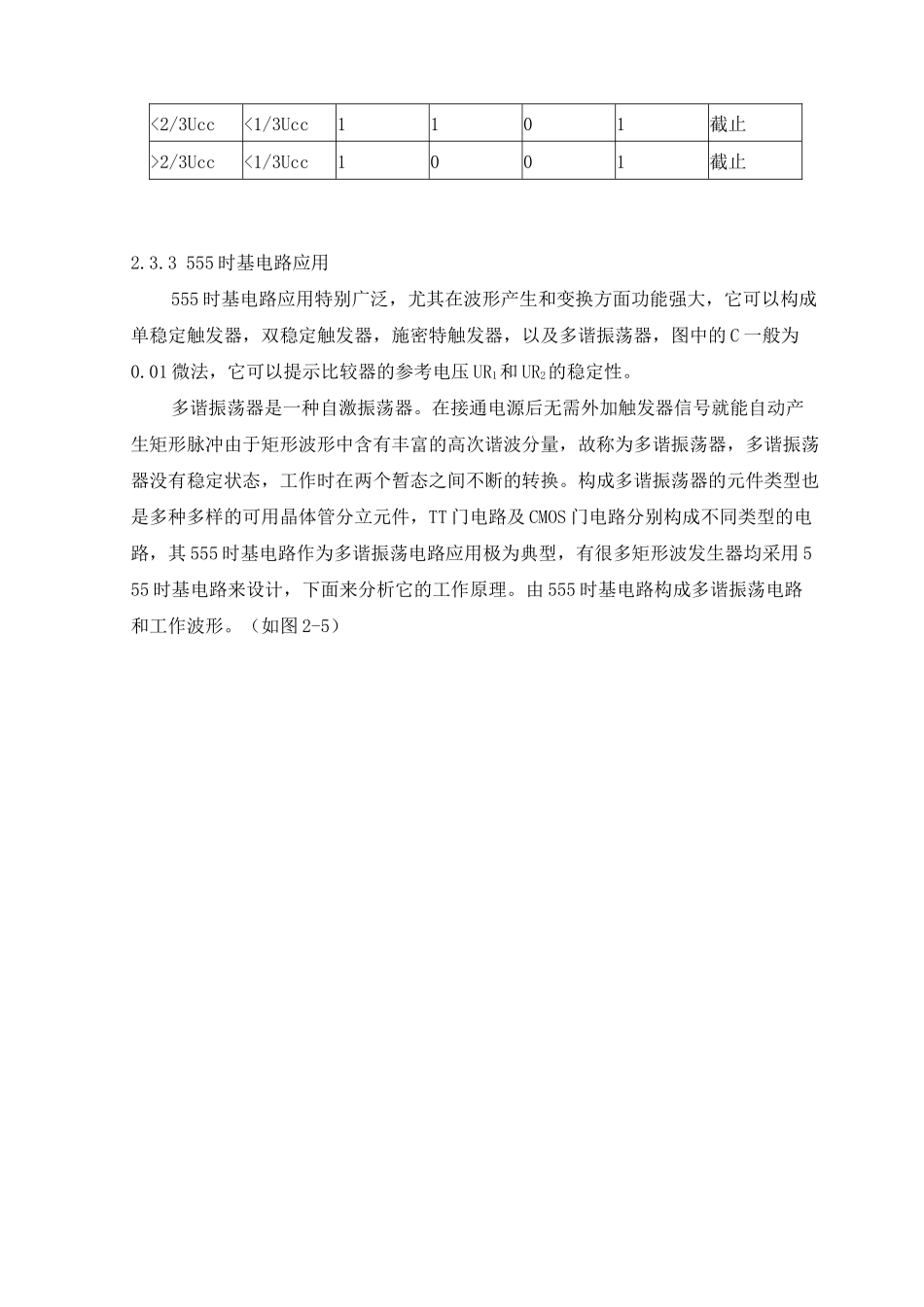

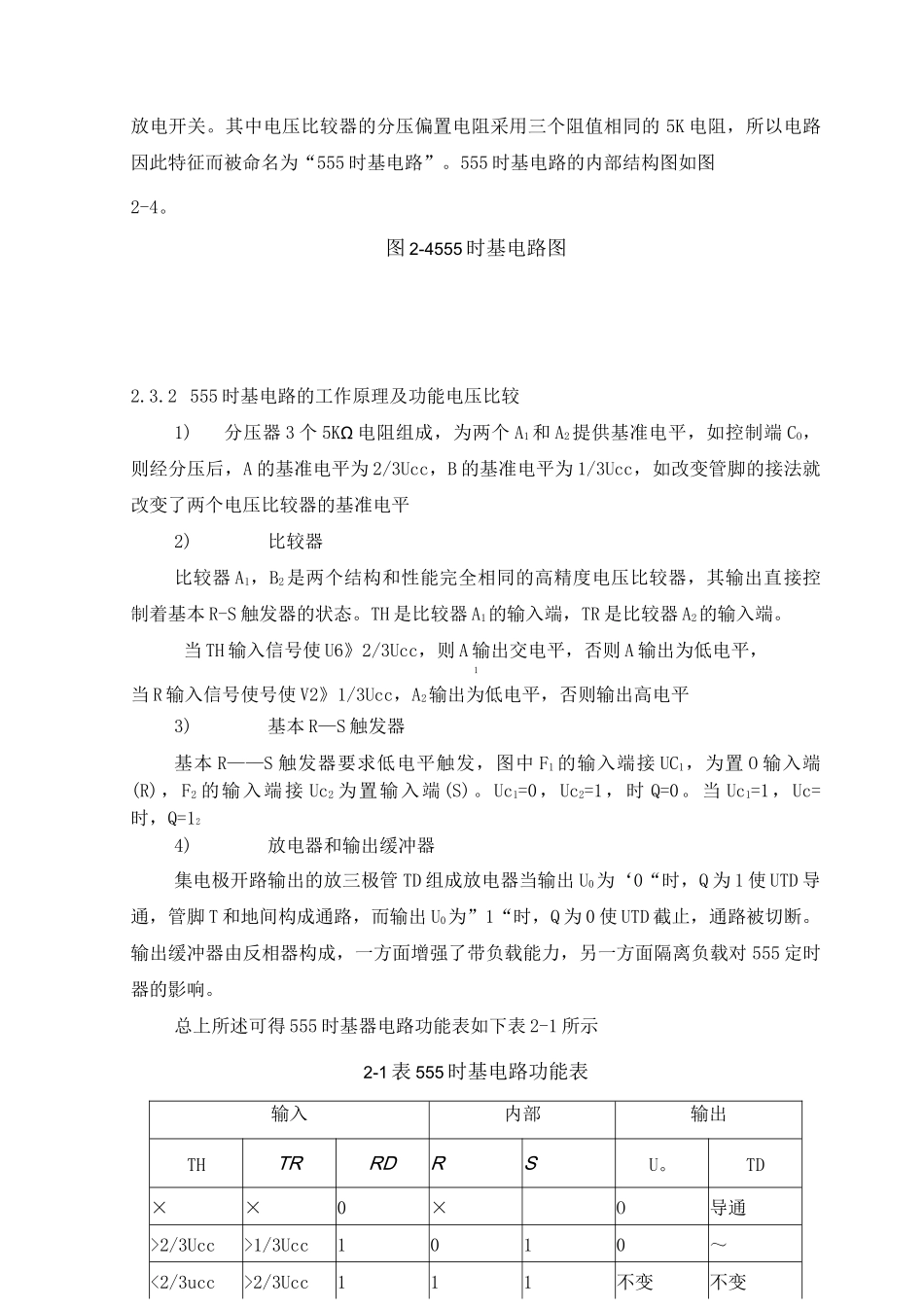

2.3．1555 时基电路的介绍和内部结构555 集成电路定时器是一种将模拟功能和逻辑功能集成在同一硅片上的单片时基电路。它的型号很多，如 FX555，5G555，J55，UA555，NE555，它们的逻辑功能与外部引线排列完全相同， 555 定时器的电源电压范围宽，双极型 555 定时 器为5~16V，CMOS555定时器为 3~18V，它可提高与 TTL，CMOS 的数字电路兼容的接口电平。由于 555 定时器价格低廉，使用灵活方便，只需外接少量元件就可构成多种模拟和数字电路，因而极广泛地应用在波形产生与变换，测量与控制，家用电器及电子玩具领域，它的外部引脚555 定时器能在较宽电压范围工作，输出交电平不低于 90%电源电压，带拉电流负载和电流负载能力可达到 200MA。图 2-3555 定时器外部引脚555 时基电路由运算放大电路器 A1，A2组成电压比较器，由 F1F2组成的基本R—S 触发器以及由 F3和 NPN 型集成电极开路输出的放电三极管 TD 等组成的输出级和放电开关。其中电压比较器的分压偏置电阻采用三个阻值相同的 5K 电阻，所以电路因此特征而被命名为“555 时基电路”。555 时基电路的内部结构图如图2-4。图 2-4555 时基电路图2.3.2 555 时基电路的工作原理及功能电压比较1)分压器 3 个 5KΩ 电阻组成，为两个 A1和 A2提供基准电平，如控制端 CO，则经分压后，A 的基准电平为 2/3Ucc，B 的基准电平为 1/3Ucc，如改变管脚的接法就改变了两个电压比较器的基准电平2)比较器比较器 A1，B2是两个结构和性能完全相同的高精度电压比较器，其输出直接控制着基本 R-S 触发器的状态。TH 是比较器 A1的输入端，TR 是比较器 A2的输入端。当 TH 输入信号使 U6》2/3Ucc，则 A 输出交电平，否则 A 输出为低电平，1当 R 输入信号使号使 V2》1/3Ucc，A2输出为低电平，否则输出高电平3)基本 R—S 触发器基本 R——S 触发器要求低电平触发，图中 F1 的输入端接 UC1，为置 O 输入端(R)，F2 的输入端接 Uc2 为置输入端(S)。Uc1=0，Uc2=1，时 Q=0。当 Uc1=1，Uc=时，Q=124)放电器和输出缓冲器集电极开路输出的放三极管 TD 组成放电器当输出 U0为‘0“时，Q 为 1 使 UTD 导通，管脚 T 和地间构成通路，而输出 U0为”1“时，Q 为 0 使 UTD 截止，通路被切断。输出缓冲器由反相器构成，一方面增强了带负载能力，另一方面隔离负载对 555 定时器的影响。总上所述可得 555 时基器电路功能表如下表 2-1 所...
