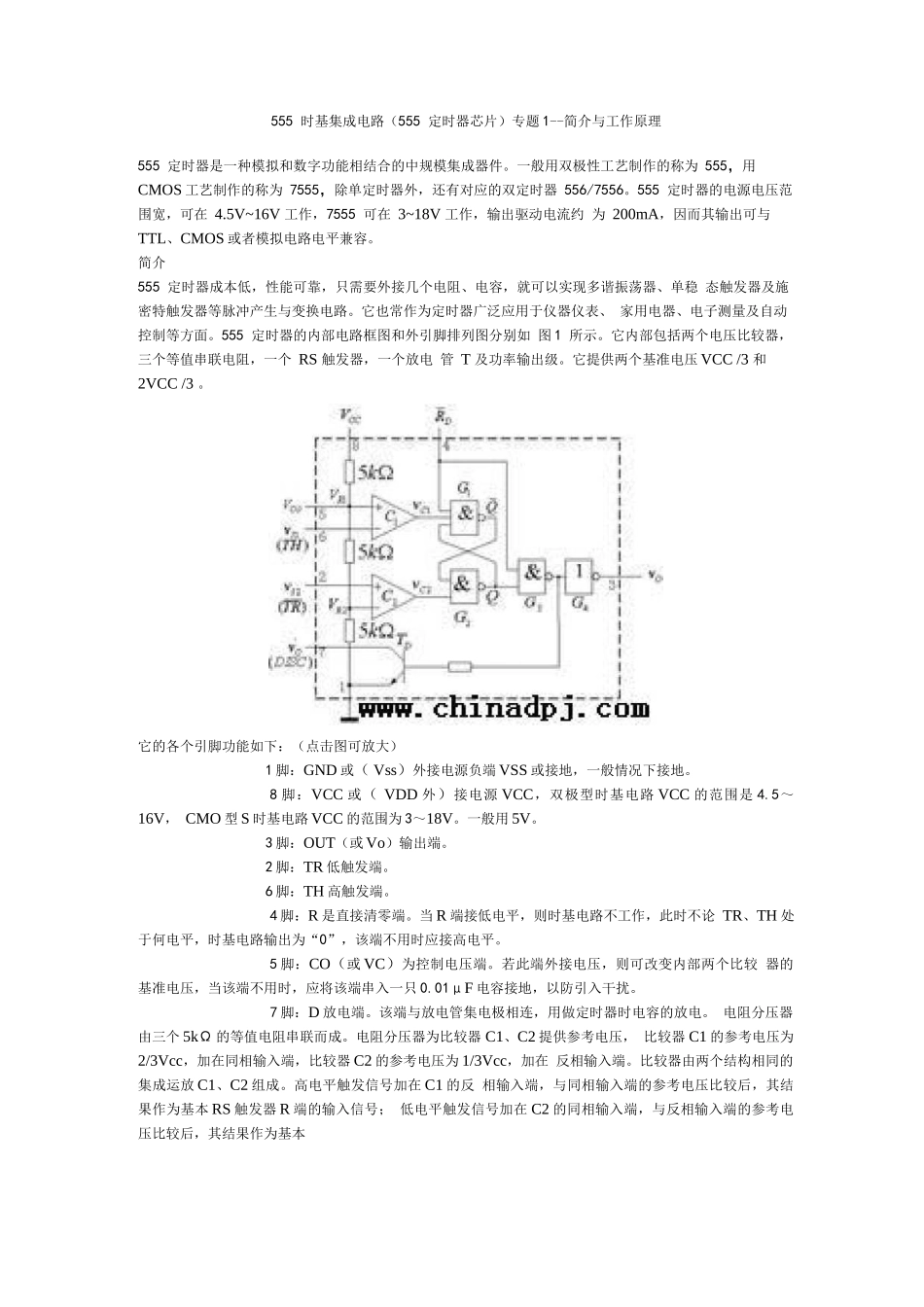

555时基集成电路原理与应用_第1页
1/30

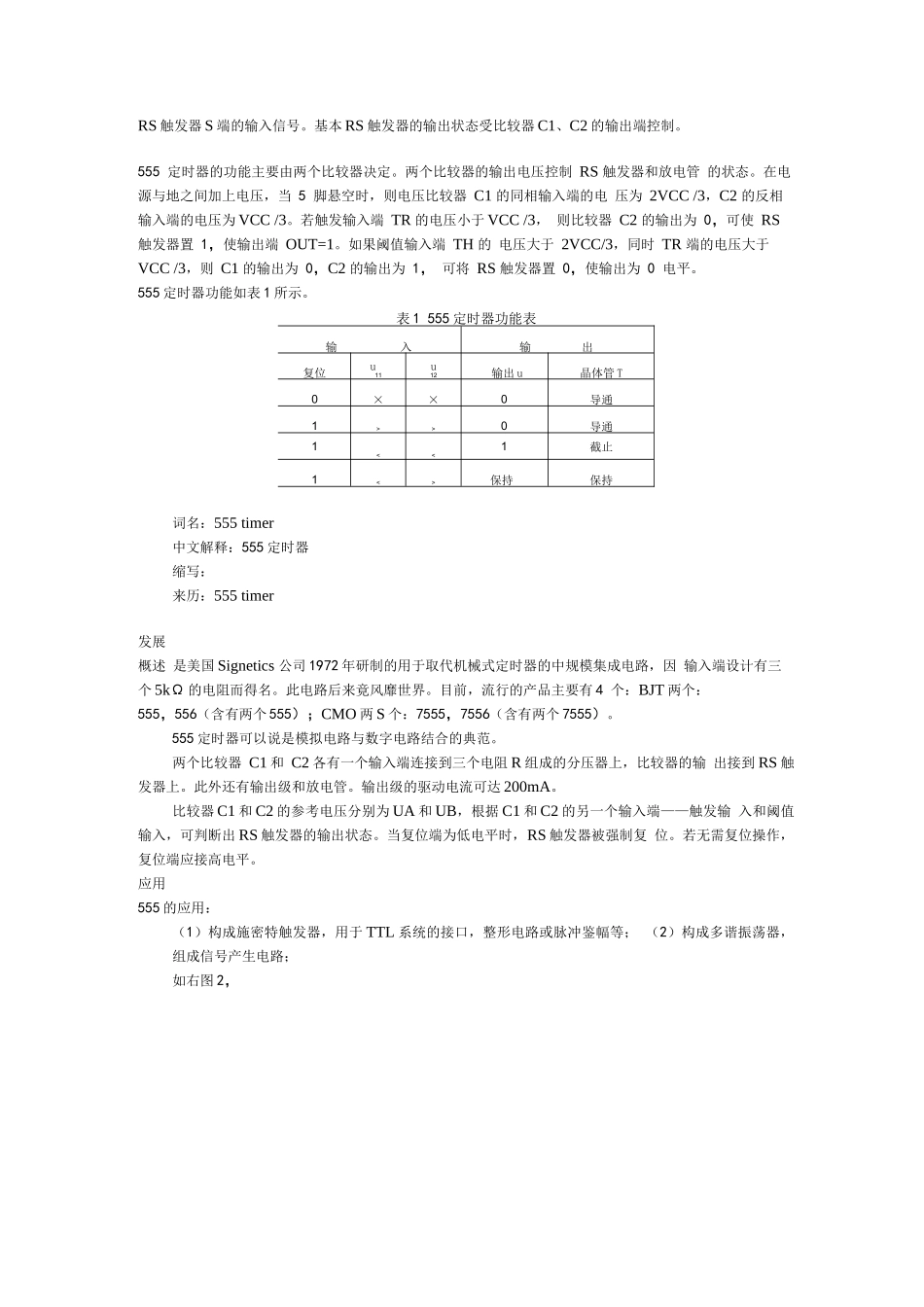

555时基集成电路原理与应用_第2页
2/30

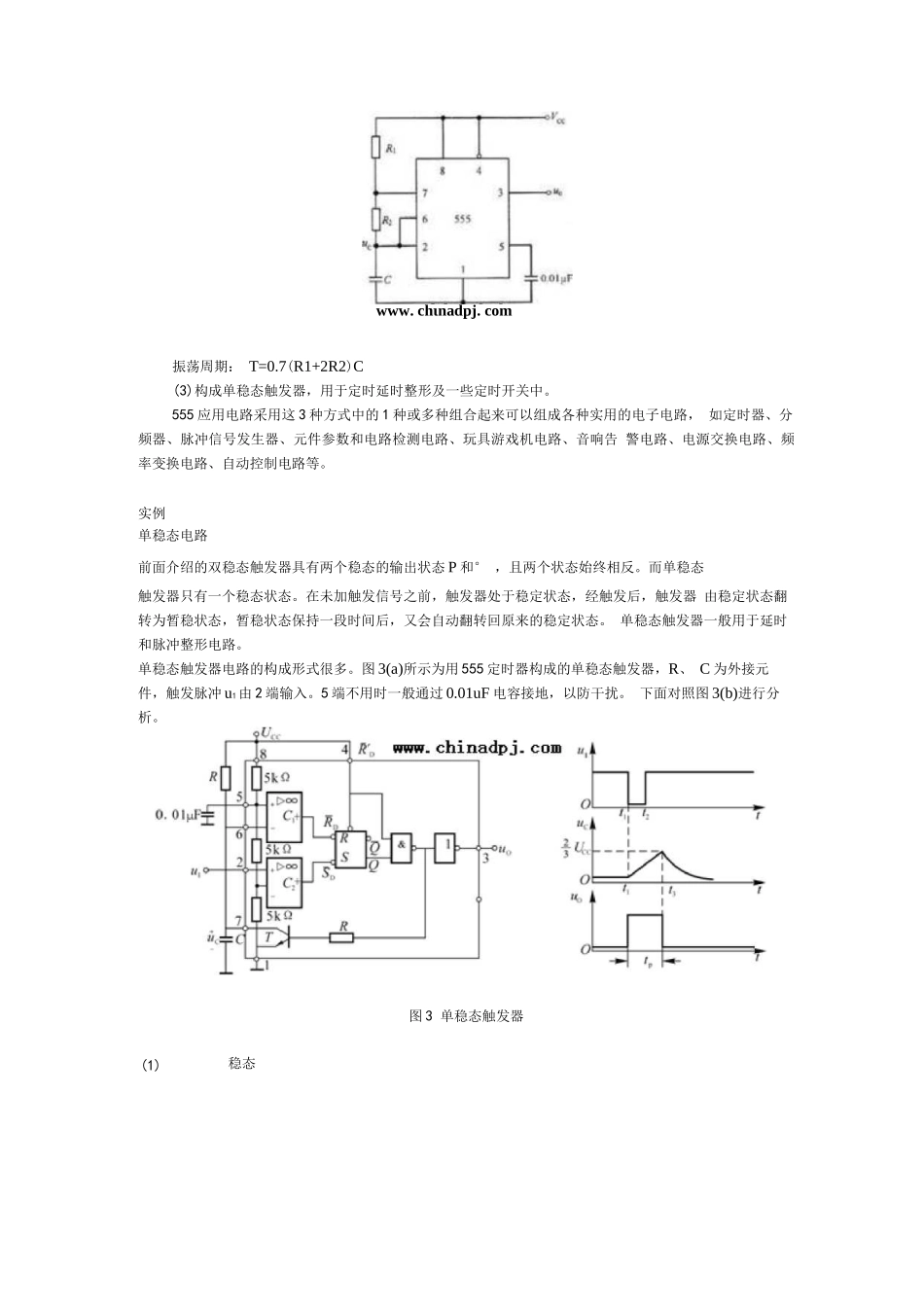

555时基集成电路原理与应用_第3页
3/30
555 时基集成电路(555 定时器芯片)专题 1--简介与工作原理555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555,用 CMOS 工艺制作的称为 7555,除单定时器外,还有对应的双定时器 556/7556。555 定时器的电源电压范围宽,可在 4.5V~16V 工作,7555 可在 3~18V 工作,输出驱动电流约 为 200mA,因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。简介555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳 态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、 家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如 图 1 所示。它内部包括两个电压比较器,三个等值串联电阻,一个 RS 触发器,一个放电 管 T 及功率输出级。它提供两个基准电压 VCC /3 和 2VCC /3 。它的各个引脚功能如下:(点击图可放大)1 脚:GND 或 ( Vss)外接电源负端 VSS 或接地,一般情况下接地。8 脚:VCC 或 ( VDD 外)接电源 VCC,双极型时基电路 VCC 的范围是 4.5~16V, CMO 型 S 时基电路 VCC 的范围为 3~18V。一般用 5V。3 脚:OUT(或 Vo)输出端。2 脚:TR 低触发端。6 脚:TH 高触发端。4 脚:R 是直接清零端。当 R 端接低电平,则时基电路不工作,此时不论 TR、TH 处于何电平,时基电路输出为“0”,该端不用时应接高电平。5 脚:CO(或 VC)为控制电压端。若此端外接电压,则可改变内部两个比较 器的基准电压,当该端不用时,应将该端串入一只 0.01μF 电容接地,以防引入干扰。7 脚:D 放电端。该端与放电管集电极相连,用做定时器时电容的放电。 电阻分压器由三个 5kΩ 的等值电阻串联而成。电阻分压器为比较器 C1、C2 提供参考电压, 比较器 C1 的参考电压为2/3Vcc,加在同相输入端,比较器 C2 的参考电压为 1/3Vcc,加在 反相输入端。比较器由两个结构相同的集成运放 C1、C2 组成。高电平触发信号加在 C1 的反 相输入端,与同相输入端的参考电压比较后,其结果作为基本 RS 触发器 R 端的输入信号; 低电平触发信号加在 C2 的同相输入端,与反相输入端的参考电压比较后,其结果作为基本RS 触发器 S 端的输入信号。基本 RS 触发器的输出状态受比较器 C1、C2 的输出端控制。555 定时器的功能主要由两个比...
