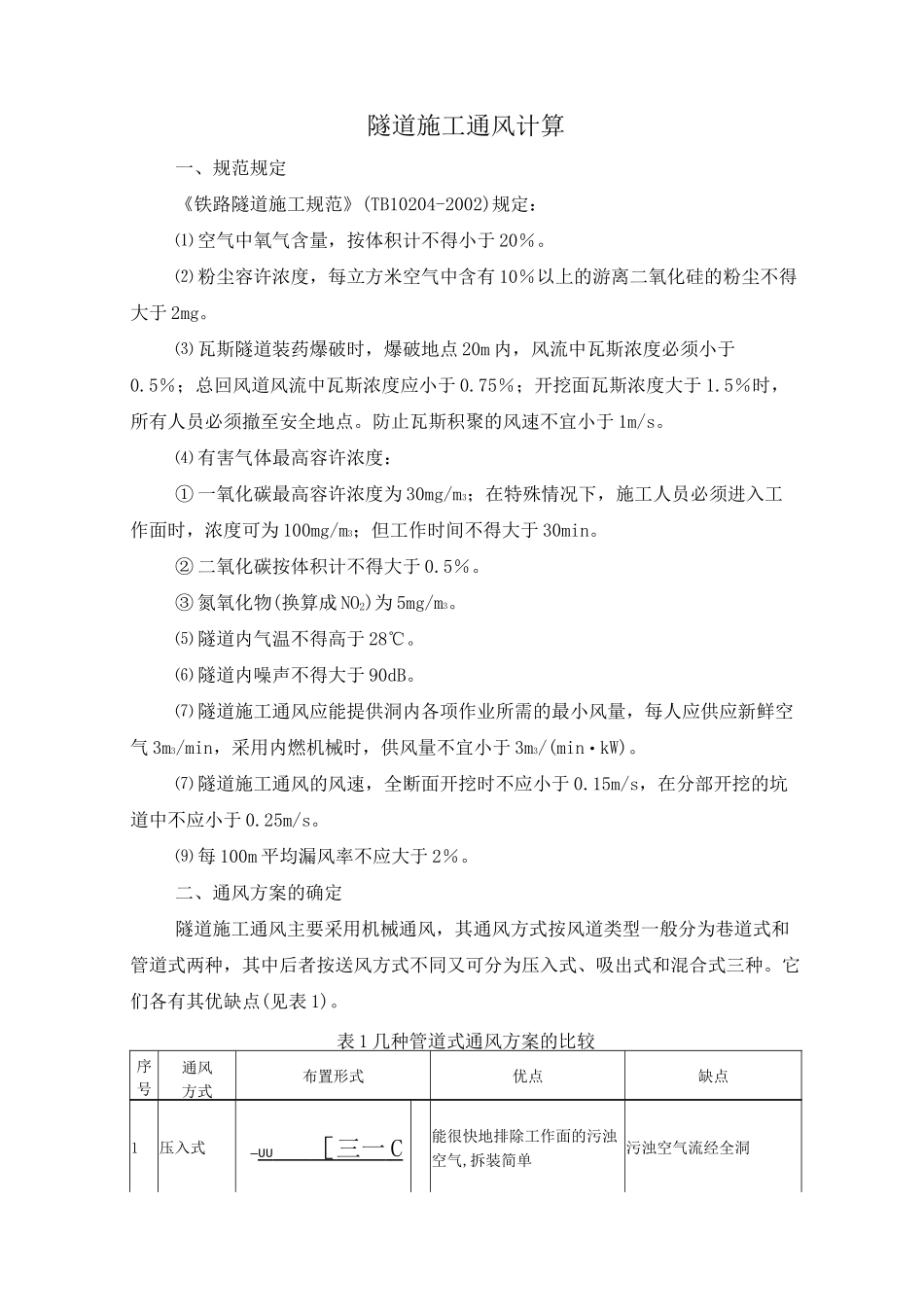

隧道施工通风计算一、规范规定《铁路隧道施工规范》(TB10204-2002)规定：⑴ 空气中氧气含量，按体积计不得小于 20％。⑵ 粉尘容许浓度，每立方米空气中含有 10％以上的游离二氧化硅的粉尘不得大于 2mg。⑶ 瓦斯隧道装药爆破时，爆破地点 20m 内，风流中瓦斯浓度必须小于0.5％；总回风道风流中瓦斯浓度应小于 0.75％；开挖面瓦斯浓度大于 1.5％时，所有人员必须撤至安全地点。防止瓦斯积聚的风速不宜小于 1m/s。⑷ 有害气体最高容许浓度：① 一氧化碳最高容许浓度为 30mg/m3；在特殊情况下，施工人员必须进入工作面时，浓度可为 100mg/m3；但工作时间不得大于 30min。② 二氧化碳按体积计不得大于 0.5％。③ 氮氧化物(换算成 NO2)为 5mg/m3。⑸ 隧道内气温不得高于 28℃。⑹ 隧道内噪声不得大于 90dB。⑺ 隧道施工通风应能提供洞内各项作业所需的最小风量，每人应供应新鲜空气 3m3/min，采用内燃机械时，供风量不宜小于 3m3/(min·kW)。⑺ 隧道施工通风的风速，全断面开挖时不应小于 0.15m/s，在分部开挖的坑道中不应小于 0.25m/s。⑼ 每 100m 平均漏风率不应大于 2％。二、通风方案的确定隧道施工通风主要采用机械通风，其通风方式按风道类型一般分为巷道式和管道式两种，其中后者按送风方式不同又可分为压入式、吸出式和混合式三种。它们各有其优缺点(见表 1)。表 1 几种管道式通风方案的比较序号通风方式布置形式优点缺点1压入式—UU ［ 三一 C 能很快地排除工作面的污浊空气,拆装简单污浊空气流经全洞2吸出式工作面净化较快，洞内空气较好风机移动频繁，噪声大，管道漏风可造成循环污染3混合式4 衣 q. 洞内空气好、净化快噪声大，受空间限制本工程隧道独头掘进长 1230m，隧道断面面积为 56m2，采用钻爆法全断面开挖，无轨运输。综合考虑隧道独头掘进长度、断面大小、开挖方法、出渣运输方式、设备条件等因素，通过分析比较，确定压入式通风较为适合无轨运输施工，可使足够的新鲜空气能很快被送至工作面，实现快速掘进。三、风量计算⑴ 按洞内同时工作的最多人数计算风量：Q=q×m×kq—每人每分钟呼吸所需新鲜空气量，取 4.0m3/min；m—洞内同时工作的最多人数，50 人；k—风量备用系数，取 1.15。计算得：Q=230m3/min⑵ 按排出炮烟计算风量：计算方法一：C5Gb-AlQ=----------------0tG—同时爆破的炸药消耗量，G=AXlXq,得 100.2kg；A—掘进面积,26m2；l—循环进尺，4.0m；q—单位耗炸药量...
