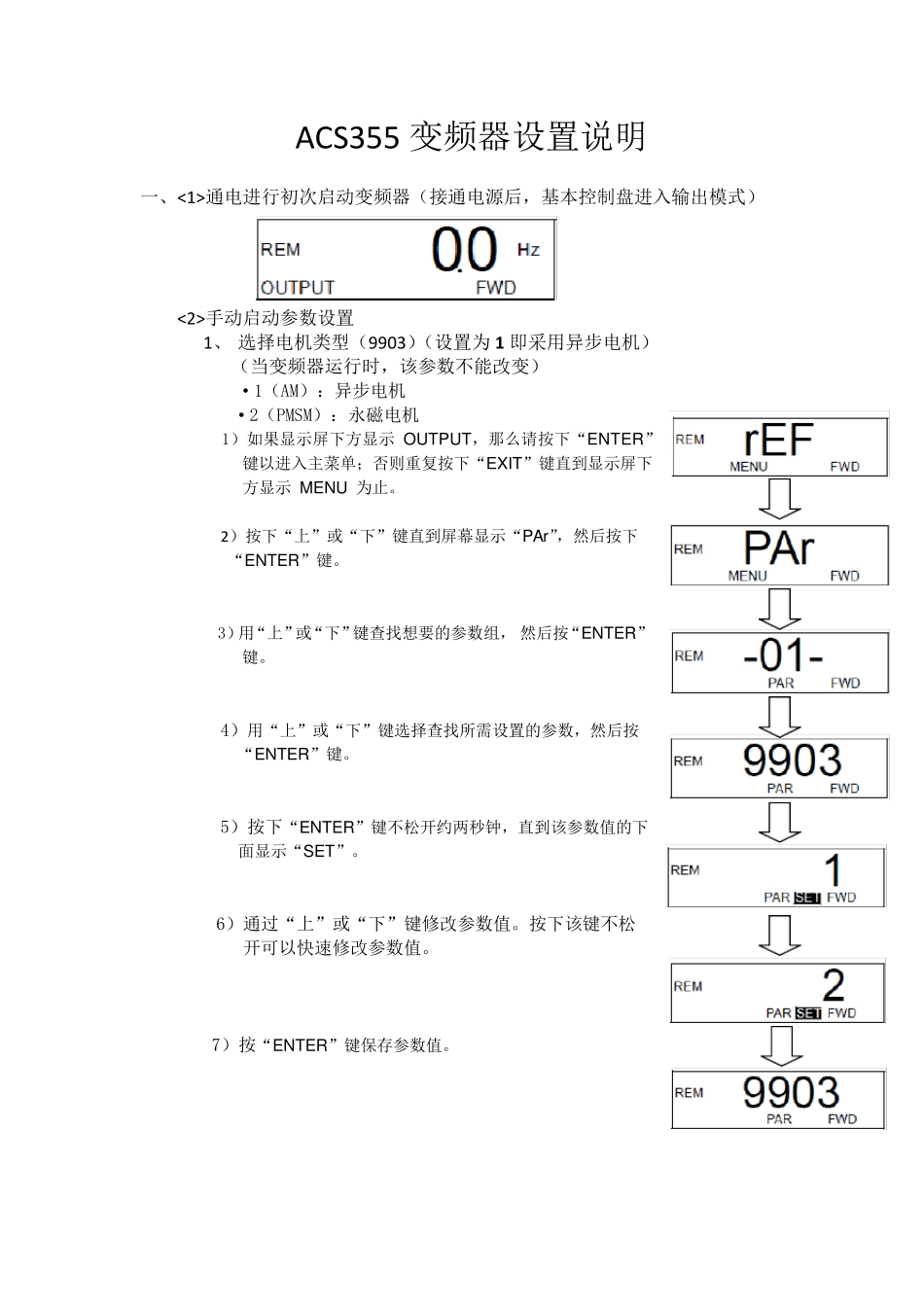

ACS355 变频器设置说明一、<1>通电进行初次启动变频器（接通电源后，基本控制盘进入输出模式）<2>手动启动参数设置1、 选择电机类型（9903）（设置为 1 即采用异步电机）（当变频器运行时，该参数不能改变）• 1（AM）：异步电机• 2（PMSM）：永磁电机1）如果显示屏下方显示 OUTPUT，那么请按下“ENTER”键以进入主菜单；否则重复按下“EXIT”键直到显示屏下方显示 MENU 为止。2）按下“上”或“下”键直到屏幕显示“PAr”，然后按下“ENTER”键。3）用“上”或“下”键查找想要的参数组， 然后按“ENTER” 键。4）用“上”或“下”键选择查找所需设置的参数，然后按“ENTER”键。5）按下“ENTER”键不松开约两秒钟，直到该参数值的下 面显示“SET”。 6）通过“上”或“下”键修改参数值。按下该键不松开可以快速修改参数值。 7）按“ENTER”键保存参数值。 2、选择电机控制模式（9904）（设置为 3 即采用 SCALAR：FREQ）（1）VECTOR：SPEED （2）VECTOR：TORQ （3）SCALAR：FREQ 3、输入电机铭牌上的电机数据（1）电机额定电压（9905）9905 设置为：220 (1=1V) （2）电机额定电流（9906）9906 设置为: 6 (1=0.1A) （3）电机额定频率（9907）9907 设置为：500 (1=0.1Hz) （4）电机额定转速（9908）9908 设置为：2860 （1=1rpm）（5）电机额定功率（9909）9909 设置为：1.3 （1=0.1KW）4、对电机进行初次励磁（1）按下 LOC/REM 按键切换到本地模式画面，(此时界面的左边显示 LOC 本地标志) （2）按“ENTER”后选择“REF”给定界面，再按“ENTER”进入该界面，“上”“下”键输入设置手动启动的频率。（初次启动，设置频率为：1Hz) （3）按 “START“键启动变频器，通过对电机进行低速下的 10 到 15S 励磁可以进行电机模型的计算，按下“STOP”键停止变频器。5、最后检查变频器状态是否正常基本控制盘：检查显示屏上是否有显示有报警或故障信息。如果想检查变频器前面板上的指示灯，在拆下控制盘之前，请首先到远程控制模式 （否则会产生一个故障信息），红色指示灯应该不亮，绿色指示灯应该点亮，但不应该闪烁。如无报警信息即表示初次启动完成。注意：设置参数时如果原先的变频器设置了参数写保护导致无法更改参数，则需在参数 1603 PPASS CODE 下输入 358，然后修改参数 1602 PARAMETER LOCK设置为 1 OPEN，即允许控制盘修改参数值。二、采用 485 通讯方式与变频器进行通讯的参数设...
