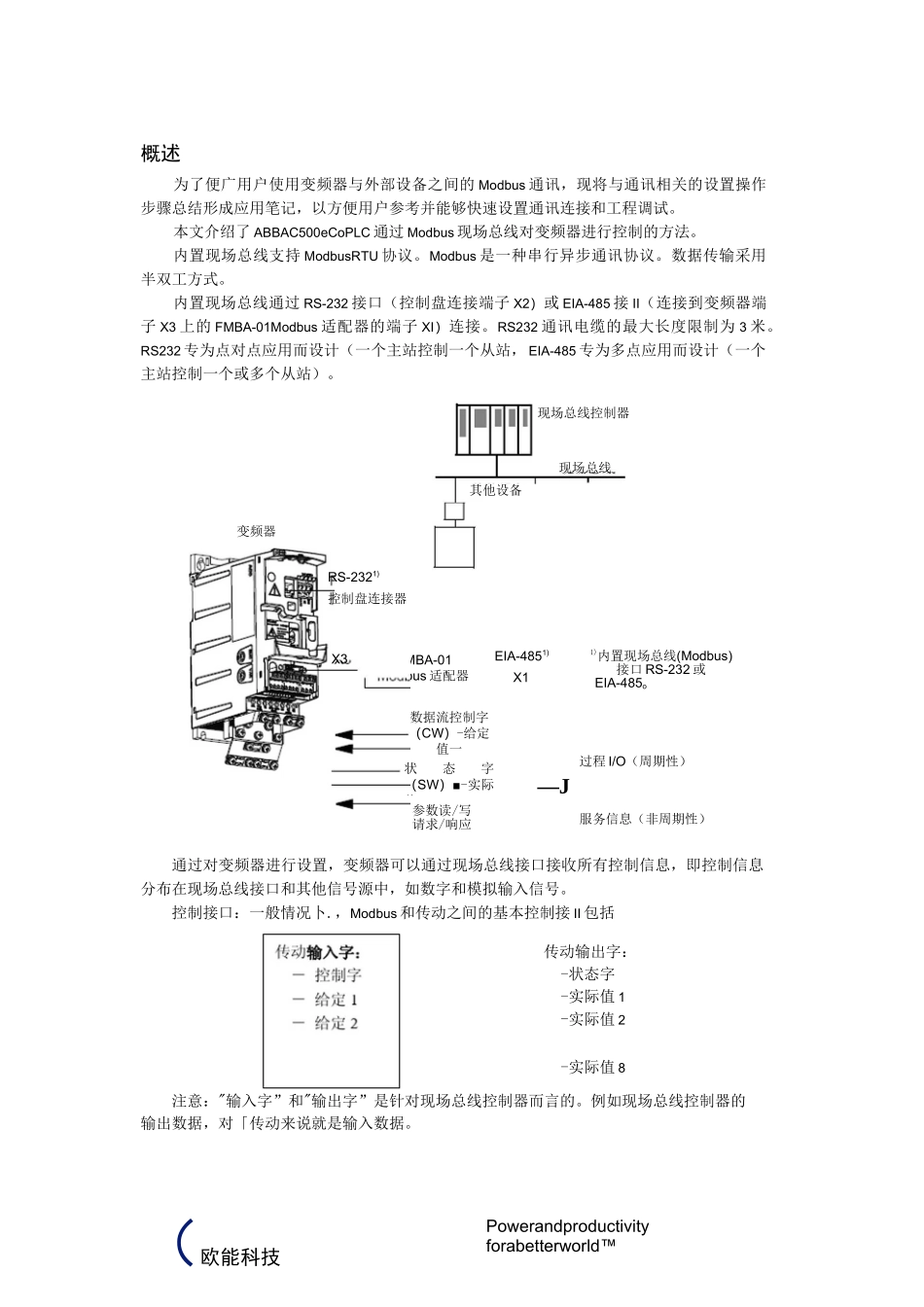

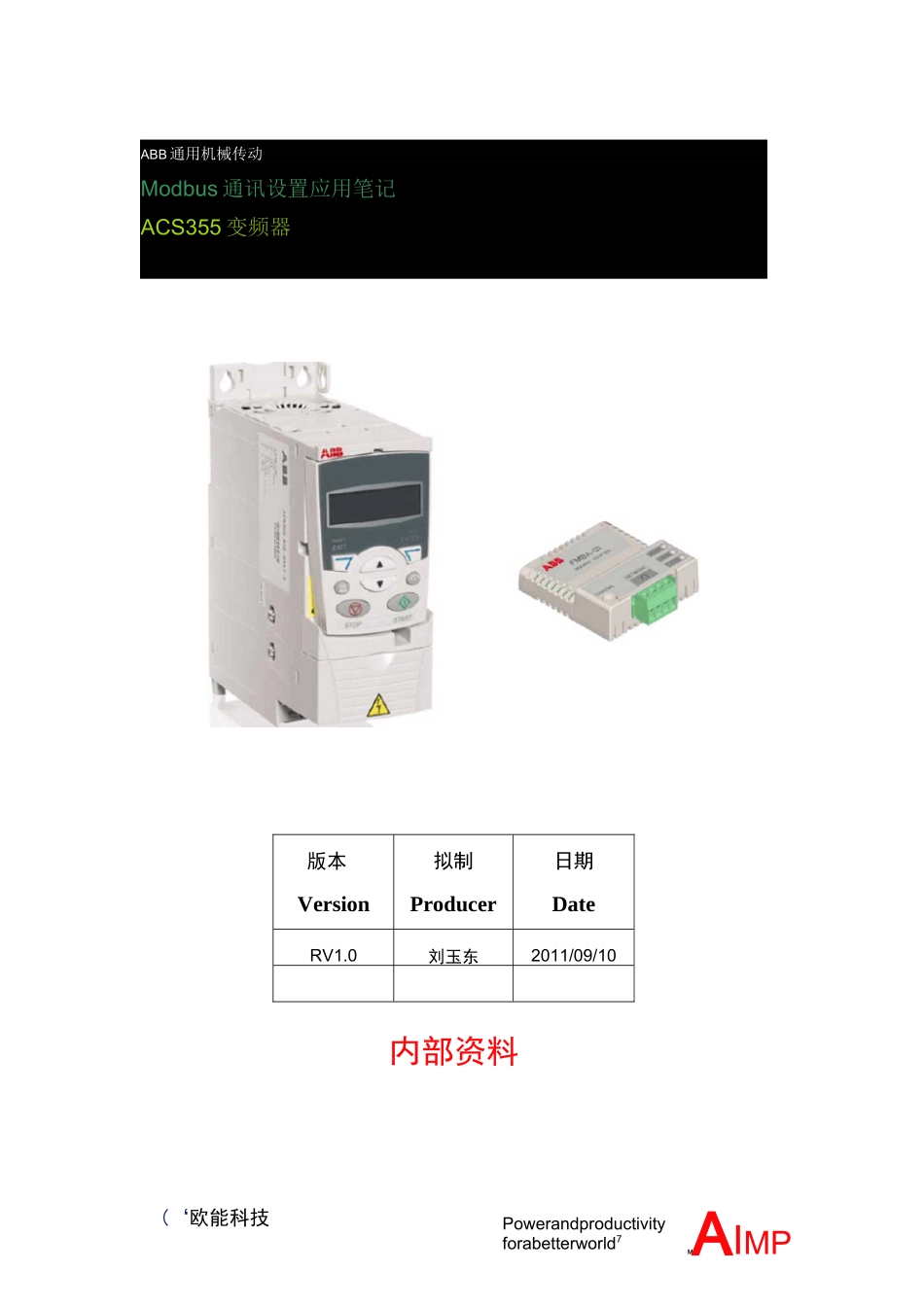

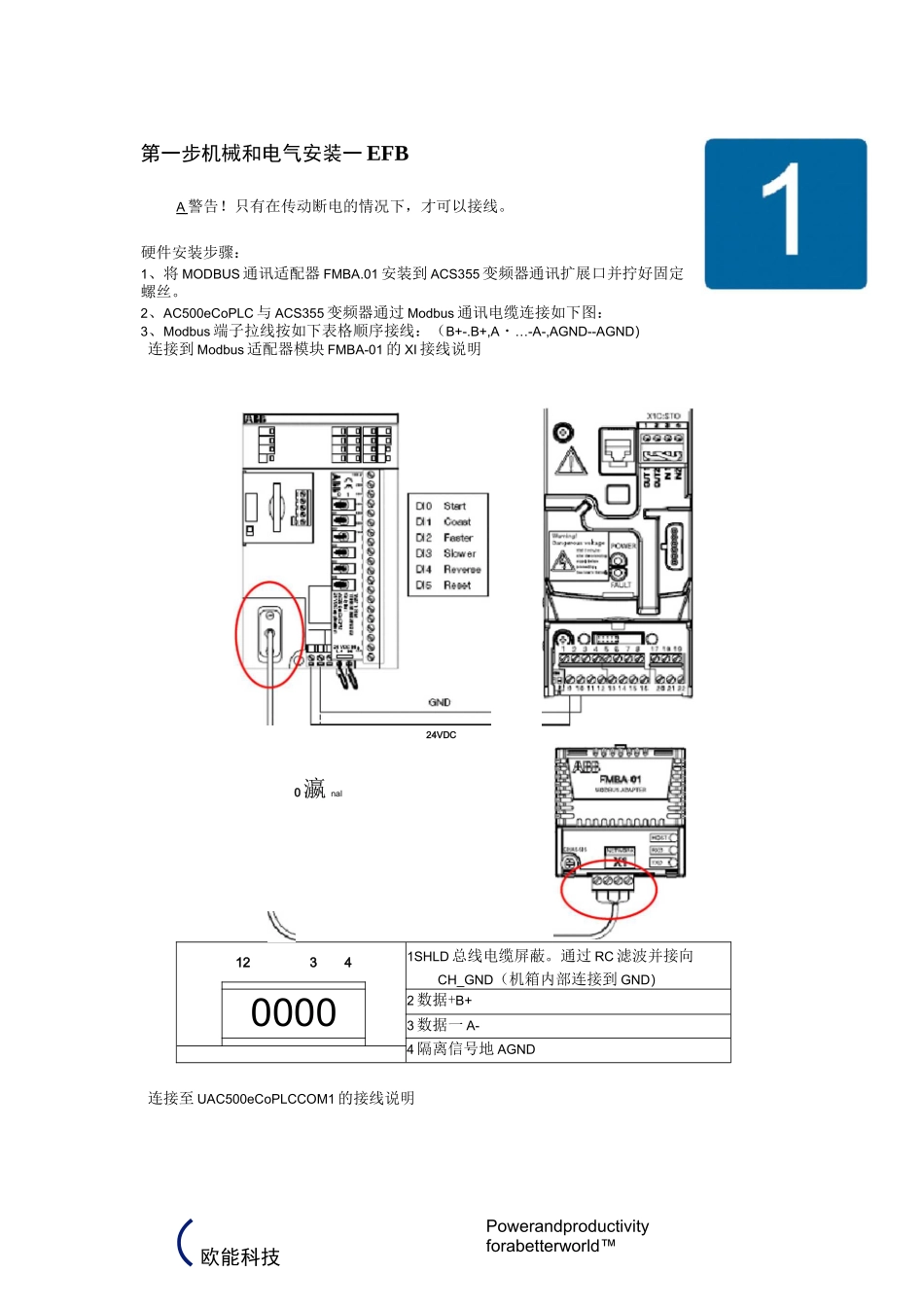

Powerandproductivityforabetterworld7(‘欧能科技MAIMPABB 通用机械传动Modbus 通讯设置应用笔记ACS355 变频器版本Version拟制Producer日期DateRV1.0刘玉东2011/09/10内部资料Powerandproductivityforabetterworld™（欧能科技概述为了便广用户使用变频器与外部设备之间的 Modbus 通讯，现将与通讯相关的设置操作步骤总结形成应用笔记，以方便用户参考并能够快速设置通讯连接和工程调试。本文介绍了 ABBAC500eCoPLC 通过 Modbus 现场总线对变频器进行控制的方法。内置现场总线支持 ModbusRTU 协议。Modbus 是一种串行异步通讯协议。数据传输采用半双工方式。内置现场总线通过 RS-232 接口（控制盘连接端子 X2）或 EIA-485 接 II（连接到变频器端子 X3 上的 FMBA-01Modbus 适配器的端子 XI）连接。RS232 通讯电缆的最大长度限制为 3 米。RS232 专为点对点应用而设计（一个主站控制一个从站， EIA-485 专为多点应用而设计（一个主站控制一个或多个从站）。通过对变频器进行设置，变频器可以通过现场总线接口接收所有控制信息，即控制信息分布在现场总线接口和其他信号源中，如数字和模拟输入信号。控制接口：一般情况卜.，Modbus 和传动之间的基本控制接 II 包括传动输出字：-状态字-实际值 1-实际值 2-实际值 8注意："输入字”和"输出字”是针对现场总线控制器而言的。例如现场总线控制器的输出数据，对「传动来说就是输入数据。服务信息（非周期性）过程 I/O（周期性）1)内置现场总线(Modbus)接口 RS-232 或EIA-485o—JX1EIA-4851)参数读/写请求/响应FMBA-01Modbus 适配器其他设备现场总线现场总线控制器数据流控制字（CW）-给定值一状态字（SW■） -实际值—X3控制盘连接器RS-2321)变频器Powerandproductivityforabetterworld™（欧能科技第一步机械和电气安装一 EFBA 警告！只有在传动断电的情况下，才可以接线。硬件安装步骤：1、将 MODBUS 通讯适配器 FMBA.01 安装到 ACS355 变频器通讯扩展口并拧好固定螺丝。2、AC500eCoPLC 与 ACS355 变频器通过 Modbus 通讯电缆连接如下图：3、Modbus 端子拉线按如下表格顺序接线：（B+-.B+,A・…-A-,AGND--AGND）连接到 Modbus 适配器模块 FMBA-01 的 XI 接线说明12341SHLD 总线电缆屏蔽。通过 RC 滤波并接向CH_GND（机箱内部连接到 GND）00002 数据+B+3 数据一 A-4 隔离信号地 AGND连接至 UAC500eCoPLCCOM1 的接线说明0瀛 nal2...
