O型密封圈综述(内含中国美国法国日本标准)VIP免费

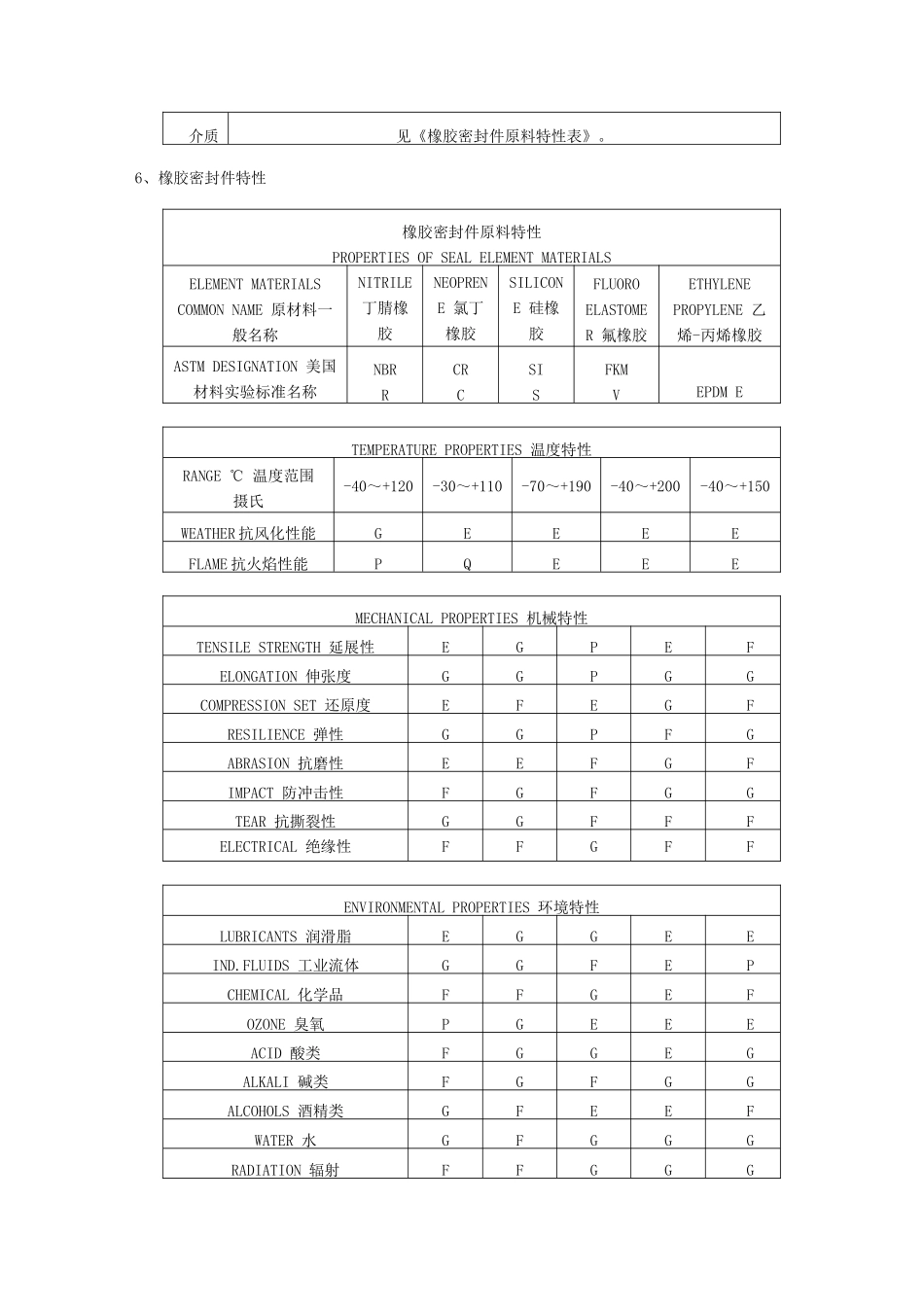

O 型密封圈综述（内含中国、美国、法国、日本国家标准）一、O 型圈概述1、特点：（1）、结构尺寸小、装拆方便；（2）、适合多种密封形式：静、动密封均可使用，用作静密封时几乎没有泄漏；（3）、使用单件 O 型密封圈，有双向密封作用；（ 4）、动摩擦阻力小；（ 5）、价格低廉；（6）、工作压力范围：1.333×10³Pa 的真空到 400MPa 的高压；（ 7）、温度范围：-60°C 到 200°C.（8）、适合各种用途材料，尺寸和沟槽都已标准化，互换性强（9）、适合多种运动方式：旋转运动、轴向往复运动或组合运动（例如旋转往复组合 运动）（10）、适合多种不同的密封介质：油、水、气、化学介质或其它混合介质（11）、通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及 各种化学介质有效的密封作用。（12）、材料品种多，可以根据不同的流体进行选择：有丁腈橡胶（NRB）、氟橡胶 （FKM）、硅橡胶（VMQ）、乙丙橡胶（EPDM）、氯丁橡胶（CR）、丁基橡胶（BU）、 聚四氟乙烯（PTFE）、天然橡胶（NR）等2、适用标准：GB3452.1-92 《液压气动用 O 形橡胶密封圈尺寸系列及公差》GB3452.2-87 《 O 形橡胶密封圈外观质量检验标准》GB3452.3 《液压气动用 O 形橡胶密封圈沟槽尺寸和设计计算准则》HG/T2579-94 《 O 形圈橡胶材料第一部分：用于普通液压系统》JISB2401-1991 《 O 形圈》大部分国家对 O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准 （JISB2401）国际标准（ISO 3601/1）较为通用。O 型圈标准一览表标准O 型圈截面直径 W美国标准 AS 5681.78 2.62 3.53 5.33 7.00英国标准 BS 1516日本标准 JIS B 24011.9 2.4 3.1 3.5 5.784国际标准 ISO 3601/1德国标准 DIN 3771/1.8 2.65 3.55 5.30 7.00中国标准 GB 3452.11.0 1.5 2.0 2.5 30.3.5优先的米制尺寸4.0 4.5 5.0 5.5 6.0 7.08.0 10.0 12.0美国标准 AS 5681.02 1.42 1.63 1.83 1.98 2.08（900 系列）2.21 2.46 2.95 3.003、主要应用：径向静密封：例如衬套、封盖、导管、缸。轴向静密封：例如法兰、平板、顶盖。动密封情况：推荐用于中等使用工况，要受到其密封的速度和压力的限制：密封往复运 动的活塞、活塞杆、柱塞等密封在传动轴、主轴、旋转导杆等上慢速的摆动、转动或螺旋运 动4、 密封机理O 形密封圈是一种自动双向作用密封元件。安装时其径向和轴向方面的预压缩赋与...
