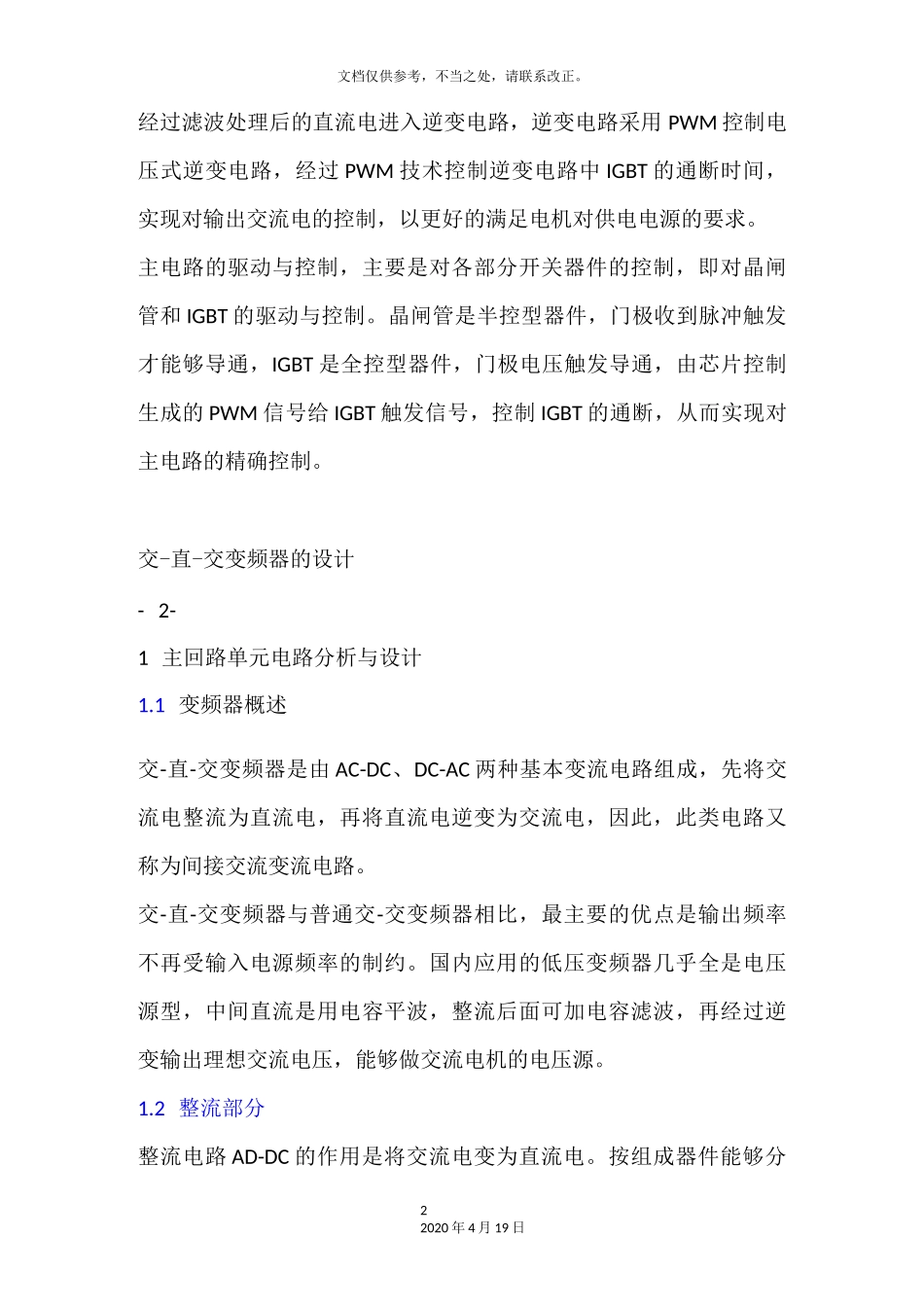

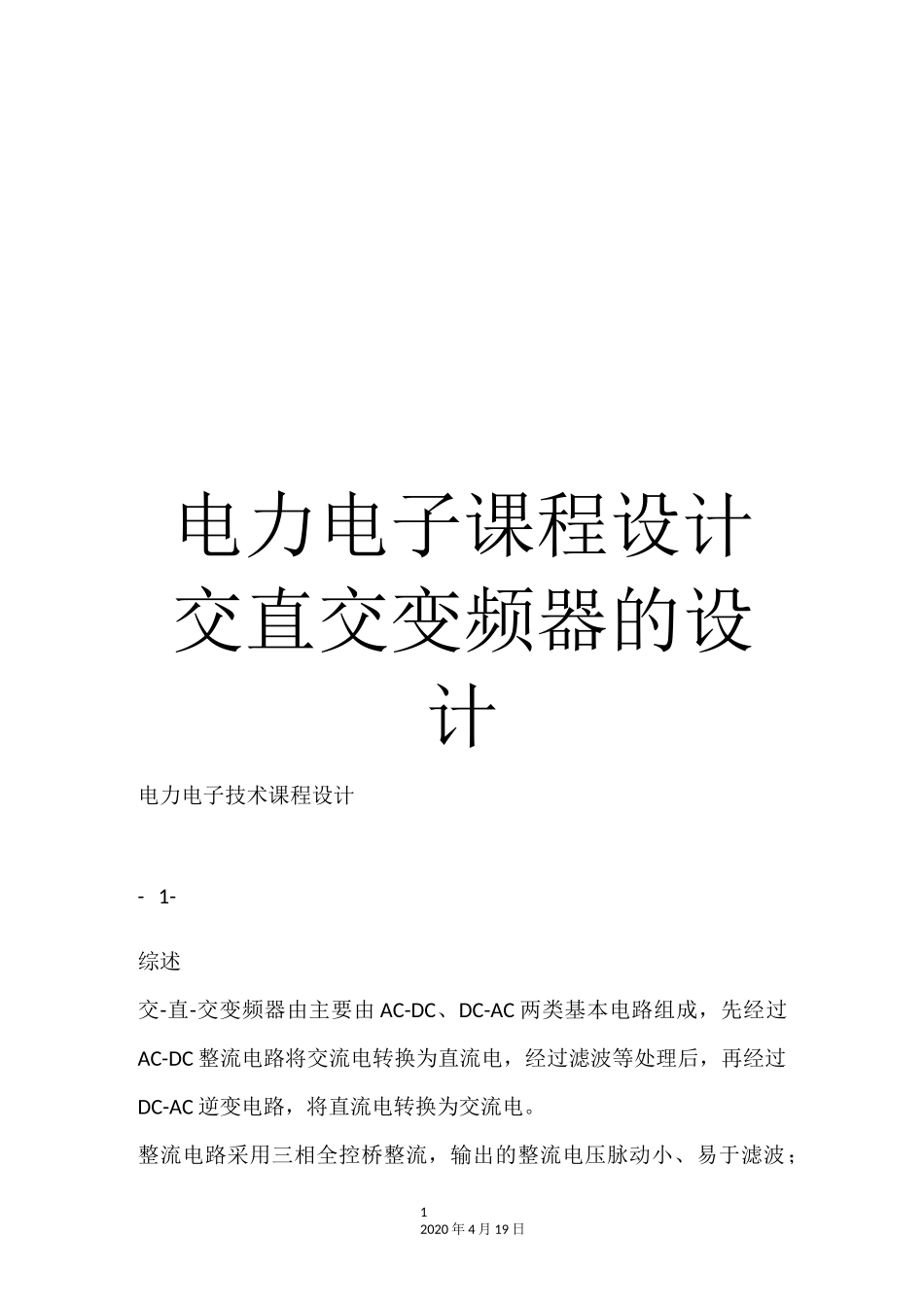

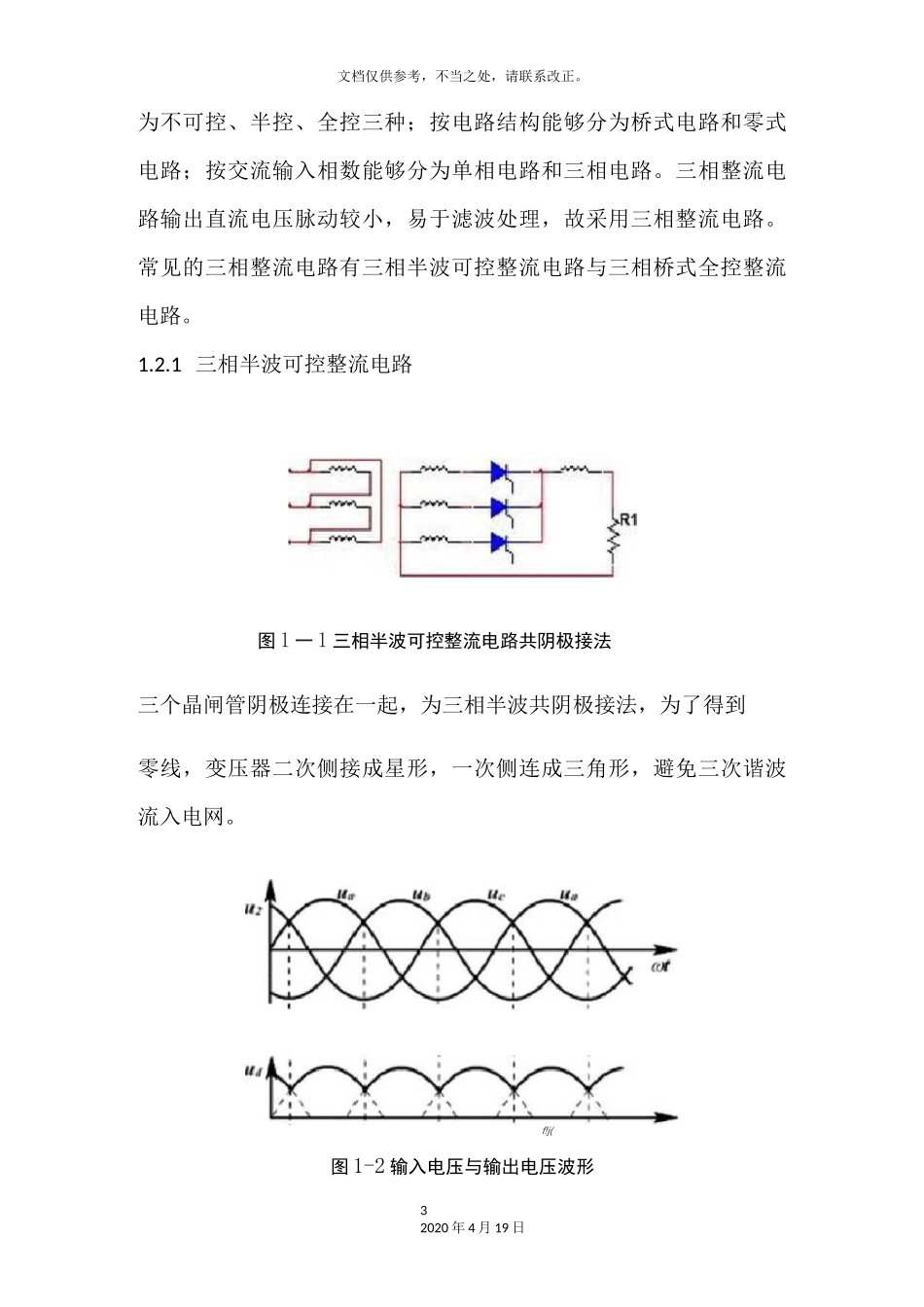

12020 年 4 月 19 日电力电子课程设计交直交变频器的设计电力电子技术课程设计- 1-综述交-直-交变频器由主要由 AC-DC、DC-AC 两类基本电路组成，先经过AC-DC 整流电路将交流电转换为直流电，经过滤波等处理后，再经过DC-AC 逆变电路，将直流电转换为交流电。整流电路采用三相全控桥整流，输出的整流电压脉动小、易于滤波；22020 年 4 月 19 日文档仅供参考，不当之处，请联系改正。经过滤波处理后的直流电进入逆变电路，逆变电路采用 PWM 控制电压式逆变电路，经过 PWM 技术控制逆变电路中 IGBT 的通断时间，实现对输出交流电的控制，以更好的满足电机对供电电源的要求。主电路的驱动与控制，主要是对各部分开关器件的控制，即对晶闸管和 IGBT 的驱动与控制。晶闸管是半控型器件，门极收到脉冲触发才能够导通，IGBT 是全控型器件，门极电压触发导通，由芯片控制生成的 PWM 信号给 IGBT 触发信号，控制 IGBT 的通断，从而实现对主电路的精确控制。交-直-交变频器的设计- 2-1 主回路单元电路分析与设计1.1 变频器概述交-直-交变频器是由 AC-DC、DC-AC 两种基本变流电路组成，先将交流电整流为直流电，再将直流电逆变为交流电，因此，此类电路又称为间接交流变流电路。交-直-交变频器与普通交-交变频器相比，最主要的优点是输出频率不再受输入电源频率的制约。国内应用的低压变频器几乎全是电压源型，中间直流是用电容平波，整流后面可加电容滤波，再经过逆变输出理想交流电压，能够做交流电机的电压源。1.2 整流部分整流电路 AD-DC 的作用是将交流电变为直流电。按组成器件能够分32020 年 4 月 19 日文档仅供参考，不当之处，请联系改正。为不可控、半控、全控三种；按电路结构能够分为桥式电路和零式电路；按交流输入相数能够分为单相电路和三相电路。三相整流电路输出直流电压脉动较小，易于滤波处理，故采用三相整流电路。常见的三相整流电路有三相半波可控整流电路与三相桥式全控整流电路。1.2.1 三相半波可控整流电路图 1 一 1 三相半波可控整流电路共阴极接法三个晶闸管阴极连接在一起，为三相半波共阴极接法，为了得到零线，变压器二次侧接成星形，一次侧连成三角形，避免三次谐波流入电网。f!j(图 1-2 输入电压与输出电压波形42020 年 4 月 19 日文档仅供参考，不当之处，请联系改正。当晶闸管触发角 α 为 0°时，在一个周期之内，当某一相电压最高时，对应的晶闸管导通，三相电...
