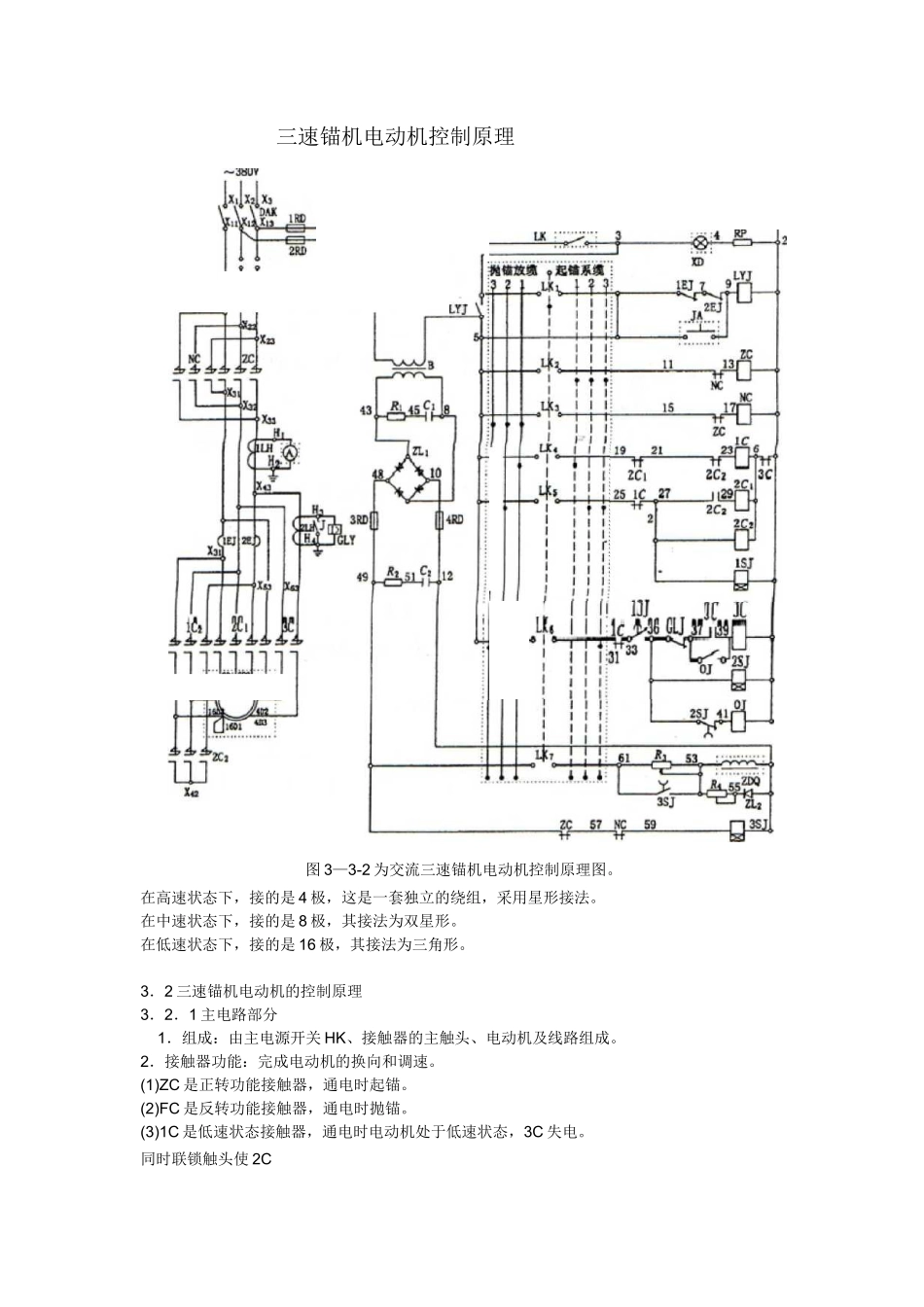

三速锚机电动机控制原理在高速状态下,接的是 4 极,这是一套独立的绕组,采用星形接法。在中速状态下,接的是 8 极,其接法为双星形。在低速状态下,接的是 16 极,其接法为三角形。3.2 三速锚机电动机的控制原理3.2.1 主电路部分1.组成:由主电源开关 HK、接触器的主触头、电动机及线路组成。2.接触器功能:完成电动机的换向和调速。(1)ZC 是正转功能接触器,通电时起锚。(2)FC 是反转功能接触器,通电时抛锚。(3)1C 是低速状态接触器,通电时电动机处于低速状态,3C 失电。同时联锁触头使 2C图 3—3-2 为交流三速锚机电动机控制原理图。(4)2C 是中速状态接触器,通电时 2C,、4C,得电,使电动机处于双星形接法下运行,同时其联锁触头使 1C 和 3C 失电。(5)3C 是高速状态接触器,通电时使 4 极独立绕组得电,电动机在高速状态下运行,同时,其联锁触头使 1C、2C 失电。3.常见故障:各接触器通断状态正常而锚机工作不正常,可重点检查:接触器主触头闭合是否良好:电动机工作是否正常,重点检查绕组接线是否正常。3.2.2 零压保护功能如果锚机在运行过程中突然失电,然后又恢复电源,没有保护功能时会使锚机突然动作,这不仅危及人身安全,也可能会损坏锚机设备,为此设有零压保护功能。失电后只有将手柄打到 0 位,锚机才能重新起动。该功能由零压继电器 1J 实现。失电后,1J 失电,使串接在控制电源变压器原边线路中的触头(04 和 0603 和 09)断开,切断控制电源。重新起动后,若主令控制器不在零位,则1J 仍不能得电,处于失电状态。只有把手柄挪到零位,才会使 1J 通电,1J通电后使 04 和 0603 和 09 接通,接通控制电源。注意:零压继电器在电源接通后它总是吸合的,否则会使锚机不能工作。3.2.3 制动功能1.锚机采用直流电磁机械制动,且为失电抱闸。制动功能由制动电源ZL1,线圈 ZDQ 和相应的电路实现制动。2.制动电源由变压器 BK、整流桥 ZL1,组成,通过 4RD、5RD 两个保险输出直流制动电源。3.无论是起锚还是抛锚,主令控制器的 LK7 均处于闭合状态,制动器 ZDQ 通电,松开电磁抱闸,允许电动机转动。4。直流制动器线圈的吸合电流远大于维持电流,故设有经济电阻 R3。当起锚或抛锚时,2C 或 FC 通电,其辅触头 ZC(49—57)或 FC(57-59)断开,使 3SJ 失电,使并在电路 61 和 53 点的常开延时触头 3SJ 延时断开,串上经济电阻 R3,使其在维持电流下工...
