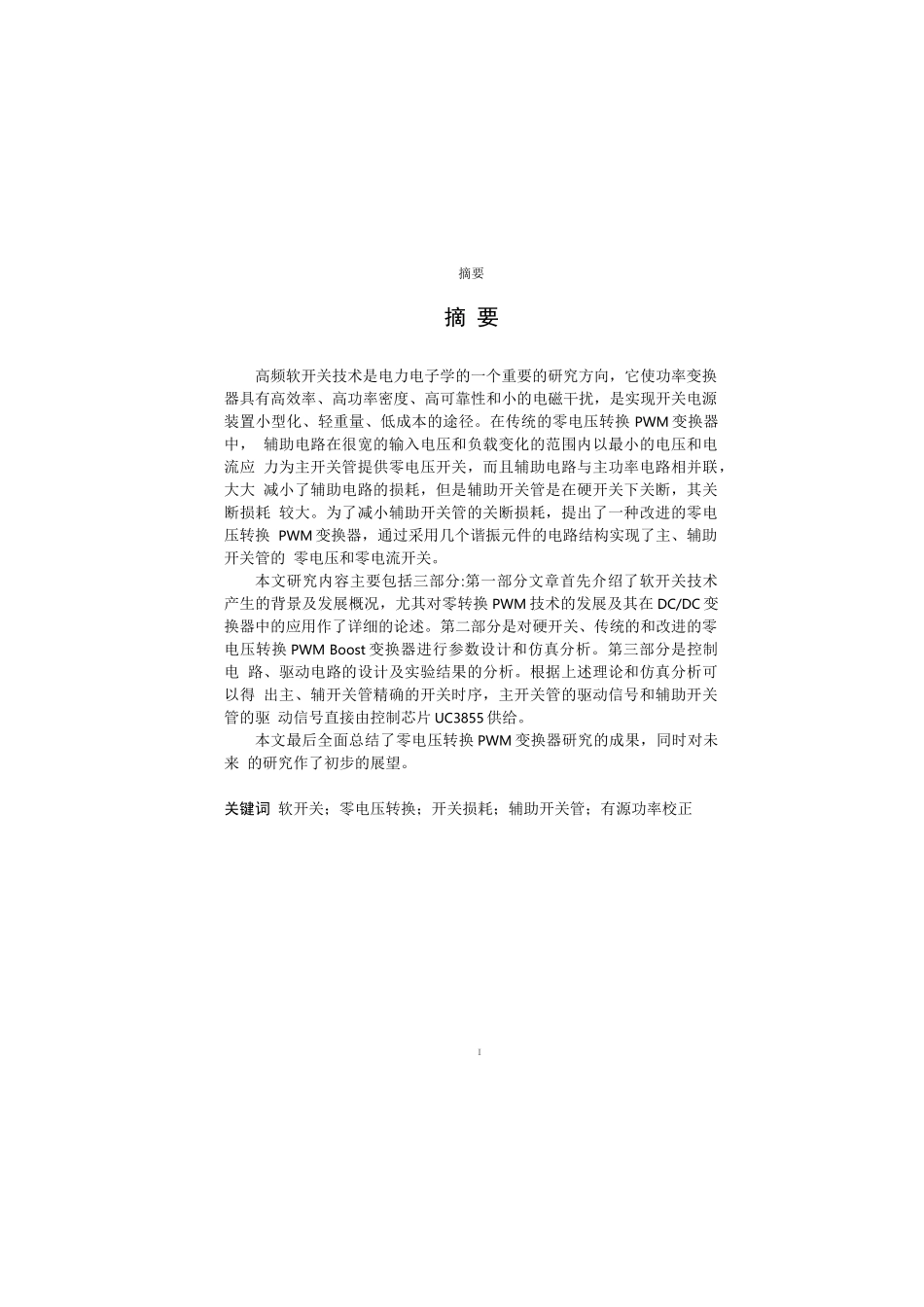

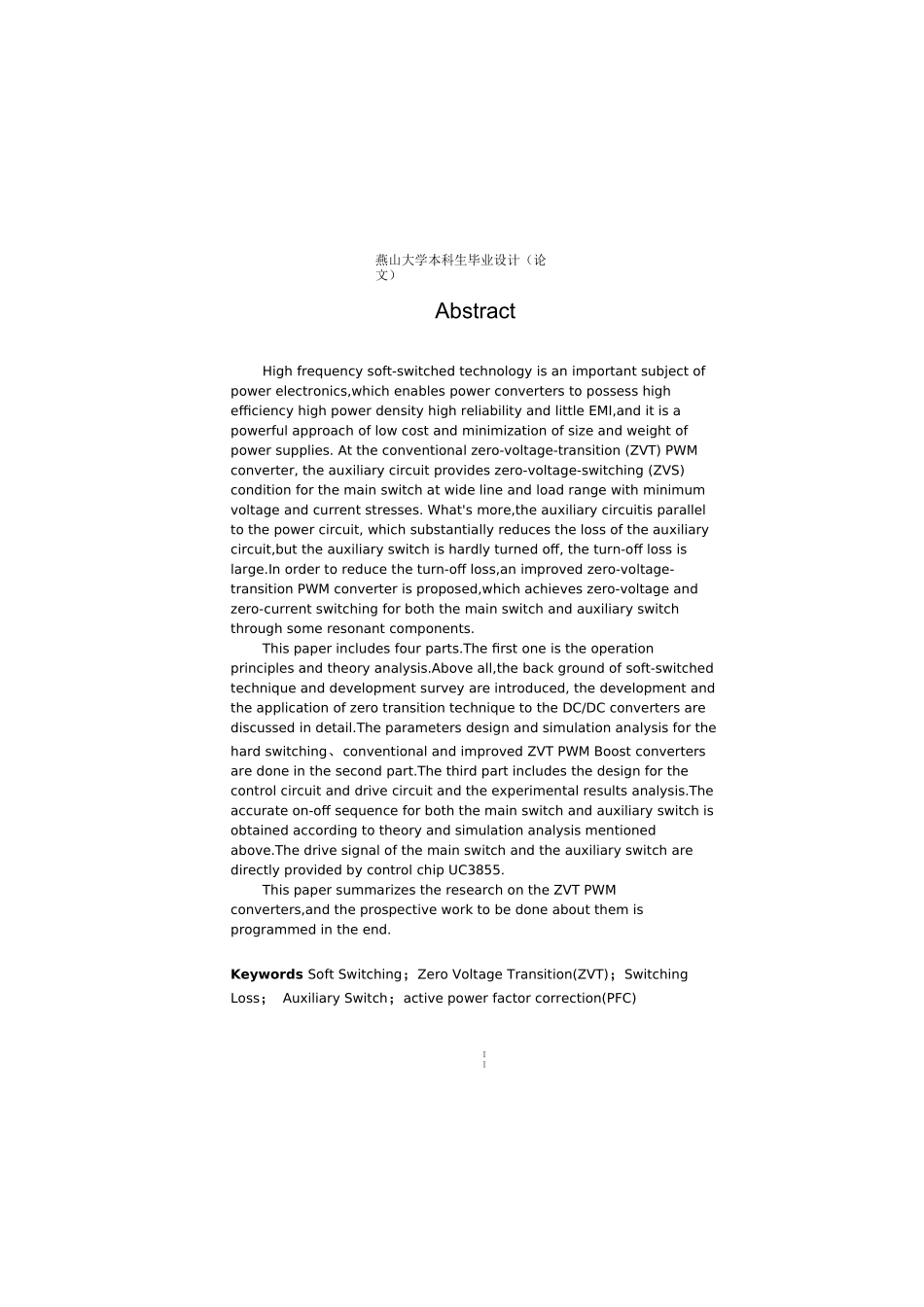

I摘要摘 要高频软开关技术是电力电子学的一个重要的研究方向，它使功率变换 器具有高效率、高功率密度、高可靠性和小的电磁干扰，是实现开关电源 装置小型化、轻重量、低成本的途径。在传统的零电压转换 PWM 变换器中， 辅助电路在很宽的输入电压和负载变化的范围内以最小的电压和电流应 力为主开关管提供零电压开关，而且辅助电路与主功率电路相并联，大大 减小了辅助电路的损耗，但是辅助开关管是在硬开关下关断，其关断损耗 较大。为了减小辅助开关管的关断损耗，提出了一种改进的零电压转换 PWM 变换器，通过采用几个谐振元件的电路结构实现了主、辅助开关管的 零电压和零电流开关。本文研究内容主要包括三部分:第一部分文章首先介绍了软开关技术 产生的背景及发展概况，尤其对零转换 PWM 技术的发展及其在 DC/DC 变 换器中的应用作了详细的论述。第二部分是对硬开关、传统的和改进的零 电压转换 PWM Boost 变换器进行参数设计和仿真分析。第三部分是控制电 路、驱动电路的设计及实验结果的分析。根据上述理论和仿真分析可以得 出主、辅开关管精确的开关时序，主开关管的驱动信号和辅助开关管的驱 动信号直接由控制芯片 UC3855 供给。本文最后全面总结了零电压转换 PWM 变换器研究的成果，同时对未来 的研究作了初步的展望。关键词 软开关；零电压转换；开关损耗；辅助开关管；有源功率校正II燕山大学本科生毕业设计（论文）AbstractHigh frequency soft-switched technology is an important subject of power electronics,which enables power converters to possess high efficiency high power density high reliability and little EMI,and it is a powerful approach of low cost and minimization of size and weight of power supplies. At the conventional zero-voltage-transition (ZVT) PWM converter, the auxiliary circuit provides zero-voltage-switching (ZVS) condition for the main switch at wide line and load range with minimum voltage and current stresses. What's more,the auxiliary circuitis parallel to the power circuit, which substantially reduces the loss of the auxiliary circuit,but the auxiliary switch is hardly turned off, the turn-off loss is ...
