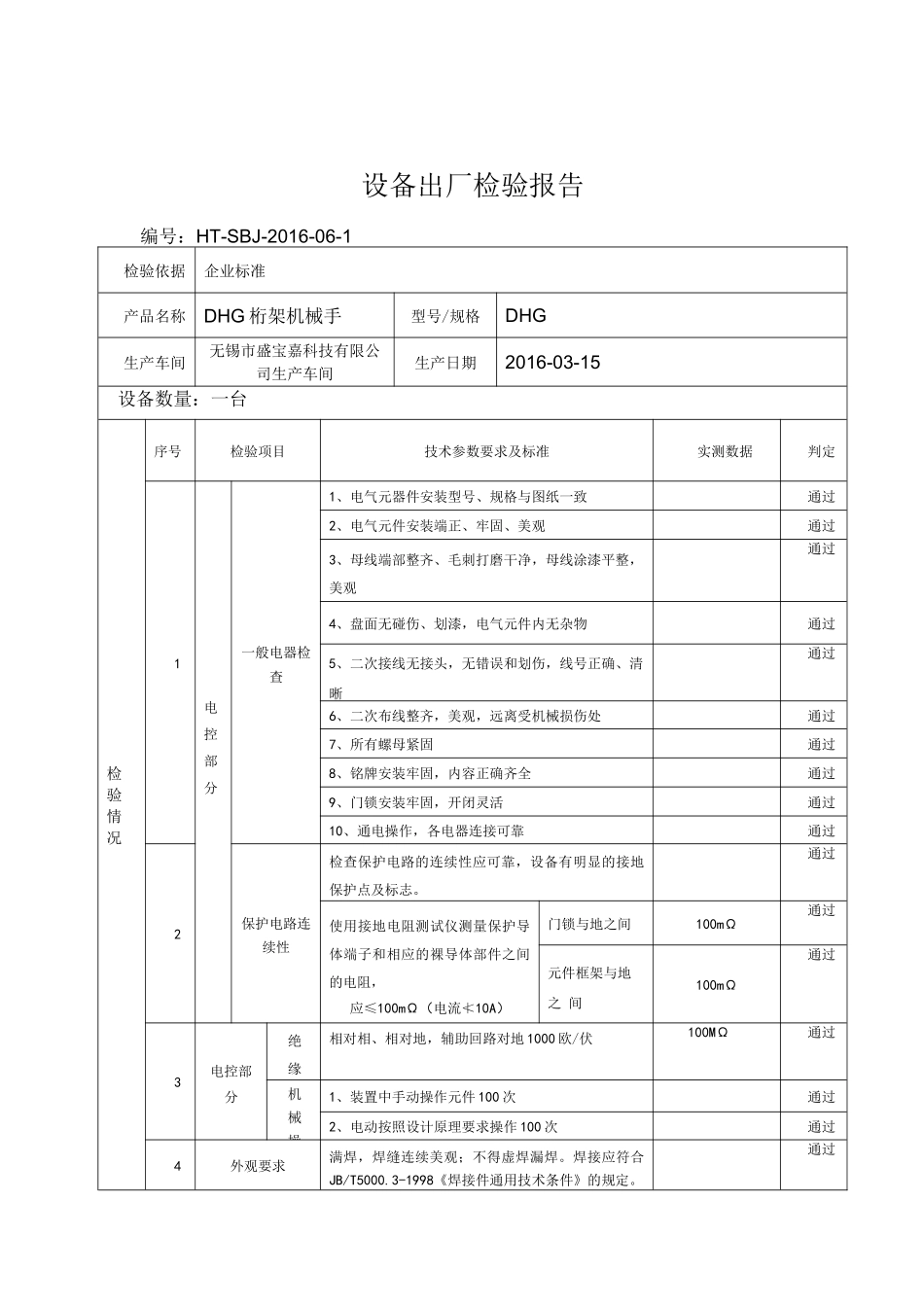

设备出厂检验报告编号：HT-SBJ-2016-06-1检验依据企业标准产品名称DHG 桁架机械手型号/规格DHG生产车间无锡市盛宝嘉科技有限公 司生产车间生产日期2016-03-15设备数量：一台检 验 情 况序号检验项目技术参数要求及标准实测数据判定1电控部分一般电器检 查1、电气元器件安装型号、规格与图纸一致通过2、电气元件安装端正、牢固、美观通过3、母线端部整齐、毛刺打磨干净，母线涂漆平整， 美观通过4、盘面无碰伤、划漆，电气元件内无杂物通过5、二次接线无接头，无错误和划伤，线号正确、清 晰通过6、二次布线整齐，美观，远离受机械损伤处通过7、所有螺母紧固通过8、铭牌安装牢固，内容正确齐全通过9、门锁安装牢固，开闭灵活通过10、通电操作，各电器连接可靠通过2保护电路连 续性检查保护电路的连续性应可靠，设备有明显的接地 保护点及标志。通过使用接地电阻测试仪测量保护导 体端子和相应的裸导体部件之间 的电阻，应≤100mΩ（电流≮10A）门锁与地之间100mΩ通过元件框架与地之 间100mΩ通过3电控部 分绝缘 电相对相、相对地，辅助回路对地 1000 欧/伏100MΩ通过机械 操1、装置中手动操作元件 100 次通过2、电动按照设计原理要求操作 100 次通过4外观要求满焊，焊缝连续美观；不得虚焊漏焊。焊接应符合 JB/T5000.3-1998《焊接件通用技术条件》的规定。通过方管不得有裂纹、裂缝、等缺陷。通过5空转运行机器高速运转下平稳可靠，连接件无松动现象通过减速机运行平稳，无异常响声，电气设备、联轴器 等安全可靠通过设备空运转时，噪声应小于 65dB小于 65dB通过6喷漆要求涂漆前必须进行表面处理，将毛刺、氧化物、铁 锈、焊接残渣和油污等清理至焊接要求通过外观喷漆要求均匀，色调一致，覆盖完整，不应有 划痕、堆积气泡等外观缺陷通过7装配要求横梁与滑板装配精度：垂直度≤0.05mm 平面度≤0.05mm垂直度≤ 0.05mm 平面度≤0.05mm通过滑板与滑枕装配精度：垂直度≤0.04mm 平面度≤0.04mm垂直度≤0.04mm平面度≤0.04mm通过8横梁、滑枕和立 柱的结构焊接焊件厚度≤8mm咬边深度≤0.5mm累计咬边长度不得大于焊缝总长的 10%焊件厚度≤8mm咬边深度≤0.5mm通过9横梁垂直度: L>3000（±50um）mm通过长度偏差: ≤（±0.5mm）通过上母线偏差500~12001200-24002400-3600通过±0.015mm±0.03mm±0.06mm通过侧母线偏差500~12001200-24002400-3600通过±0.015mm±0.03mm±0.06mm通过10滑枕平行度: L>1200-2400（±40um）m...
