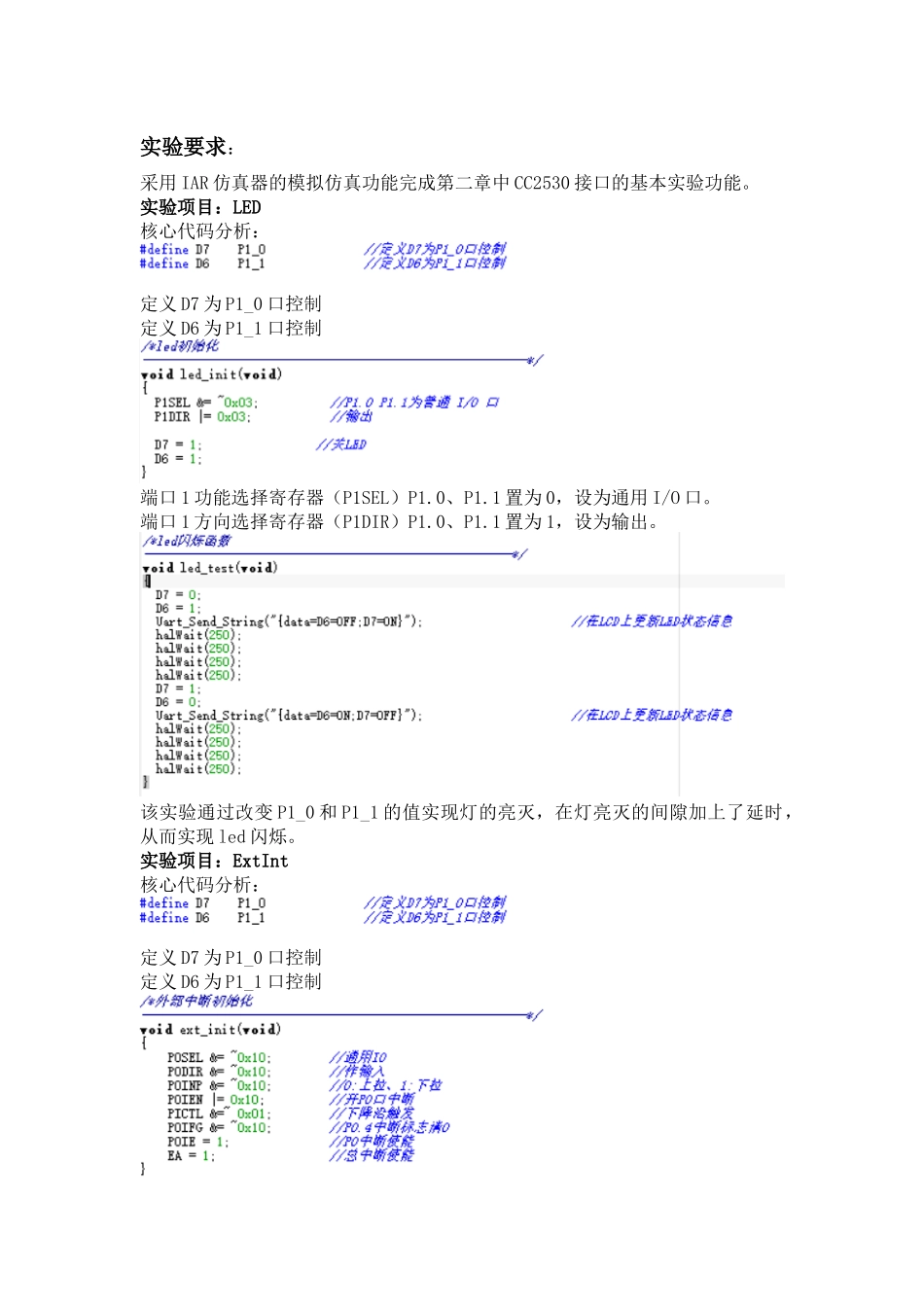

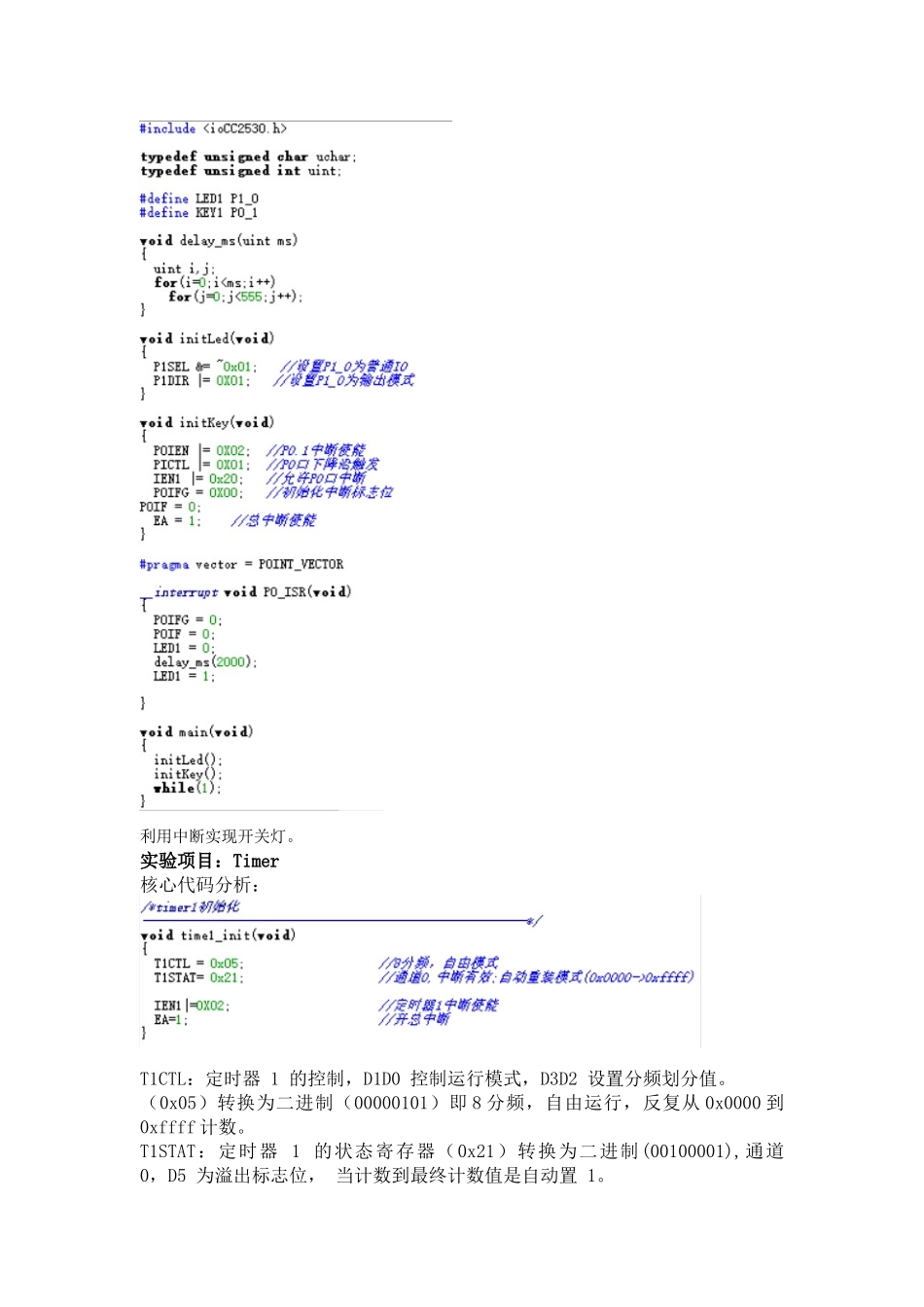

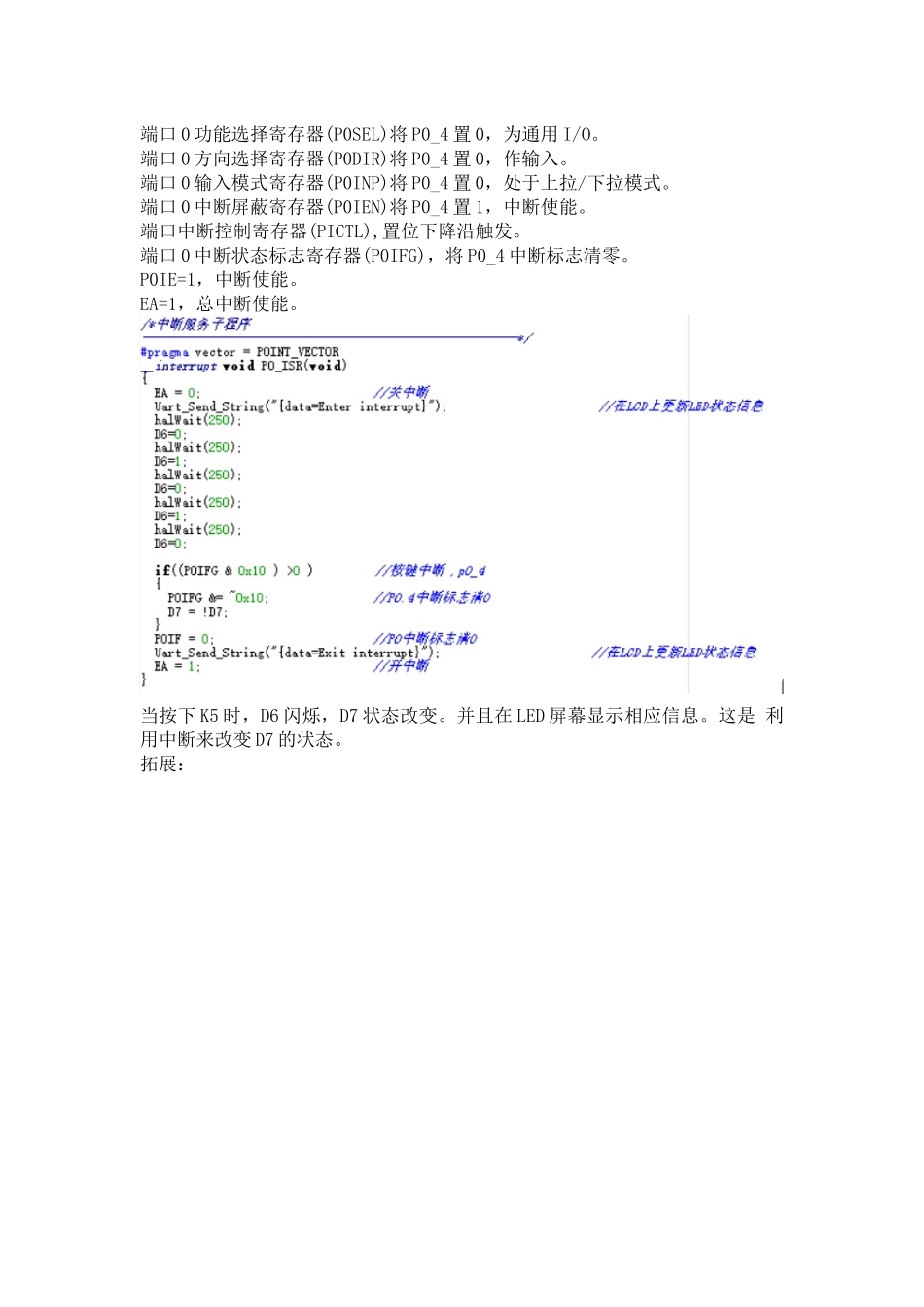

实验要求：采用 IAR 仿真器的模拟仿真功能完成第二章中 CC2530 接口的基本实验功能。实验项目：LED核心代码分析：定义 D7 为 P1_0 口控制定义 D6 为 P1_1 口控制端口 1 功能选择寄存器（P1SEL）P1.0、P1.1 置为 0，设为通用 I/O 口。端口 1 方向选择寄存器（P1DIR）P1.0、P1.1 置为 1，设为输出。该实验通过改变 P1_0 和 P1_1 的值实现灯的亮灭，在灯亮灭的间隙加上了延时，从而实现 led 闪烁。实验项目：ExtInt核心代码分析：定义 D7 为 P1_0 口控制定义 D6 为 P1_1 口控制端口 0 功能选择寄存器(P0SEL)将 P0_4 置 0，为通用 I/O。端口 0 方向选择寄存器(P0DIR)将 P0_4 置 0，作输入。端口 0 输入模式寄存器(P0INP)将 P0_4 置 0，处于上拉/下拉模式。端口 0 中断屏蔽寄存器(P0IEN)将 P0_4 置 1，中断使能。端口中断控制寄存器(PICTL),置位下降沿触发。端口 0 中断状态标志寄存器(P0IFG)，将 P0_4 中断标志清零。P0IE=1，中断使能。EA=1，总中断使能。当按下 K5 时，D6 闪烁，D7 状态改变。并且在 LED 屏幕显示相应信息。这是 利用中断来改变 D7 的状态。拓展：利用中断实现开关灯。实验项目：Timer核心代码分析：T1CTL：定时器 1 的控制，D1D0 控制运行模式，D3D2 设置分频划分值。（0x05）转换为二进制（00000101）即 8 分频，自由运行，反复从 0x0000 到0xffff 计数。T1STAT：定时器 1 的状态寄存器（0x21）转换为二进制(00100001),通道0，D5 为溢出标志位， 当计数到最终计数值是自动置 1。IEN1 定时器 1 中断使能。EA 总中断使能。使用定时器完成对灯闪烁快慢的控制。实验项目：UART核心代码分析初始化 P_2、P0_3 端口置为 1，为外设功能。选择 UART0 为可选位置一 。P0 优先作为串口 0 。设置为 UART 模式,而且使能接受器。设置 UART0 波特率为 38400bps。设置停止位与奇偶校验。输入一个字符发送，发送"@"结束，会返显在电脑上。拓展：接收串口命令，实现对灯的控制。实验项目：ADC利用 ADC 转换 CC2530 片内温度传感器的温度值，通过串口将温度值发送到 PC 并显示出来。 扩展：（1）光敏电阻的应用。（2）可利用传感器进行拟合气体浓度实验实验项目：DMADMA 是 direct memory access 的缩写，即“直接内存存取”。这是一种高速的数据传输模式，ADC/UART/RF 收发器等外设单元和存储器之间可以直接在“DMA 控制器”的...
