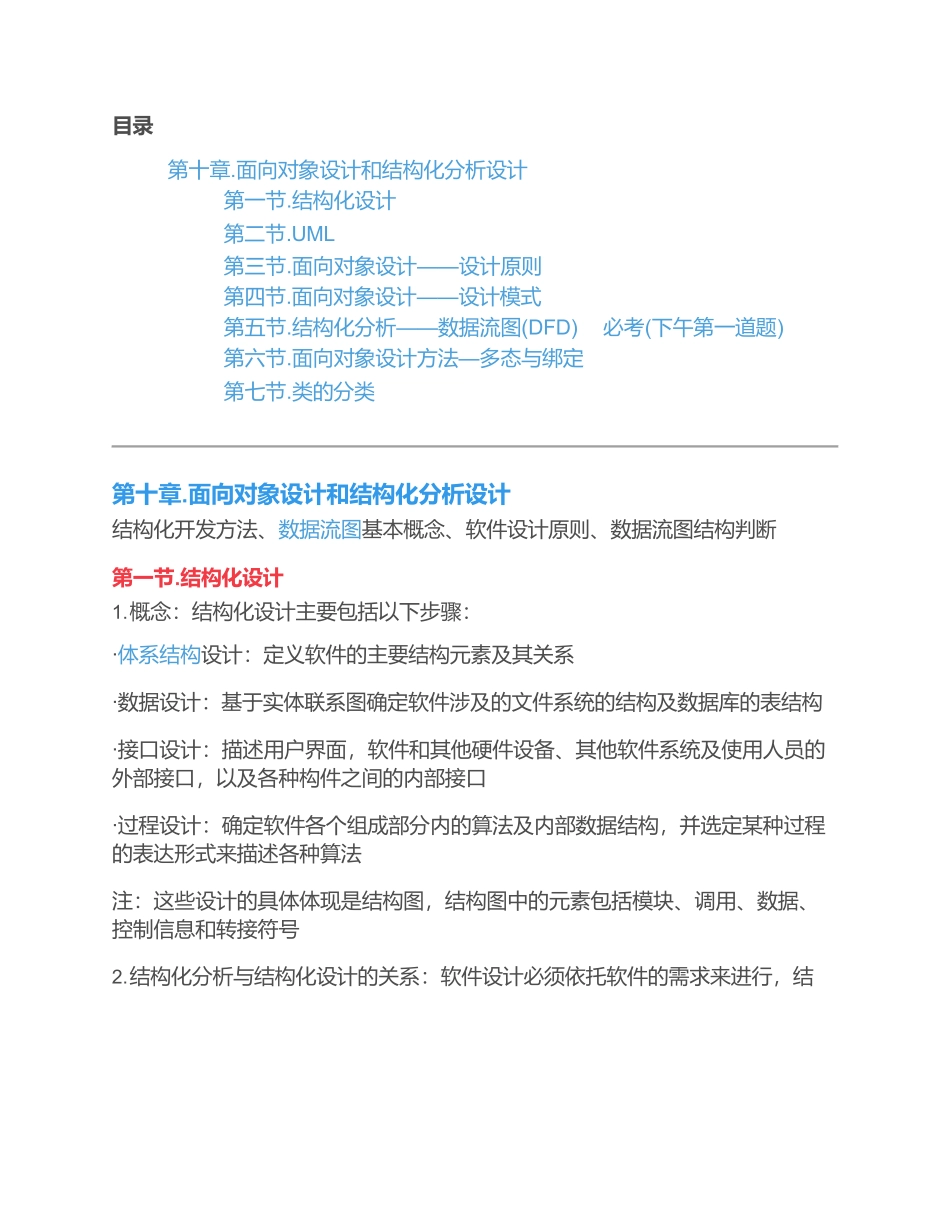

目录第十章.面向对象设计和结构化分析设计第一节.结构化设计第二节.UML第三节.面向对象设计——设计原则第四节.面向对象设计——设计模式第五节.结构化分析——数据流图(DFD)必考(下午第一道题)第六节.面向对象设计方法—多态与绑定第七节.类的分类第十章.面向对象设计和结构化分析设计结构化开发方法、数据流图基本概念、软件设计原则、数据流图结构判断第一节.结构化设计1.概念：结构化设计主要包括以下步骤：·体系结构设计：定义软件的主要结构元素及其关系·数据设计：基于实体联系图确定软件涉及的文件系统的结构及数据库的表结构·接口设计：描述用户界面，软件和其他硬件设备、其他软件系统及使用人员的外部接口，以及各种构件之间的内部接口·过程设计：确定软件各个组成部分内的算法及内部数据结构，并选定某种过程的表达形式来描述各种算法注：这些设计的具体体现是结构图，结构图中的元素包括模块、调用、数据、控制信息和转接符号2.结构化分析与结构化设计的关系：软件设计必须依托软件的需求来进行，结构化分析的结果为结构化设计提供了最基本的输入信息，其关系为：(1)根据加工规格说明书和控制规格说明书进行过程设计 (2)根据数据字典和实体关系图进行数据设计(3)根据数据流图进行接口设计(4)根据数据流图进行体系结构设计注：该设计方法特别适合数据处理领域的问题，但是不适合解决大规模的、特别复杂的项目第二节.UML主要考察 UML 相关的一系列图的概念构造块构造块中包含事务、关系、图图：可以分为结构图和行为图或者分为动态图和静态图静态图/结构图包括：类图：类之间关系的图对象图：对象之间关系的图包图：包之间关系的图组合结构图构件图：在该类图中存在两种类似棒棒糖和插座的符号，棒棒糖符号表示“供接口”；插座式的符号表示“需接口”，该图是描述系统构件与构件之间、类与接口之间的关系图部署图：软件的部件应该部署在哪个硬件的节点上面制品图动态图/行为图包括：用例图：该图的归类有分歧，大部分时候归结为动态，小部分时候归结为静态，该图的内容是系统和外部的交互关系顺序图/序列图：强调了时间顺序的通信图通信图/协作图定时图状态图：表达的是状态的变迁、转移的情况活动图：与流程图的结构一致交互概览图第三节.面向对象设计——设计原则单一职责原则：设计目的单一的类开放—封闭原则：对扩展开放，对修改封闭(多扩展，少修改)李氏替换原则：子类可以替换父类依赖倒置原则：要依赖于抽象，而不是具...
