汽车修理 高级技师 论文 范文VIP免费

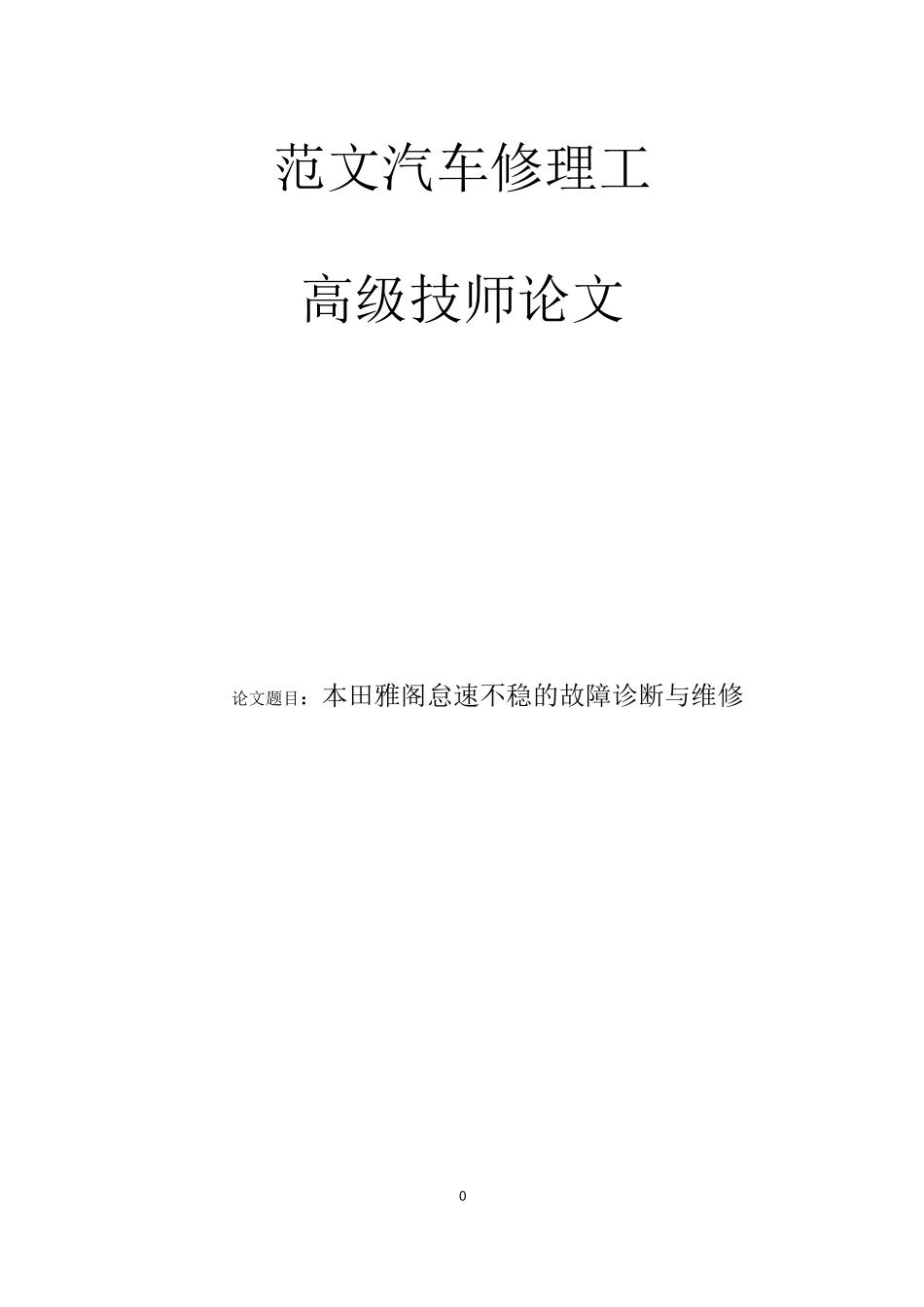

汽车修理  高级技师  论文   范文_第1页
1/9

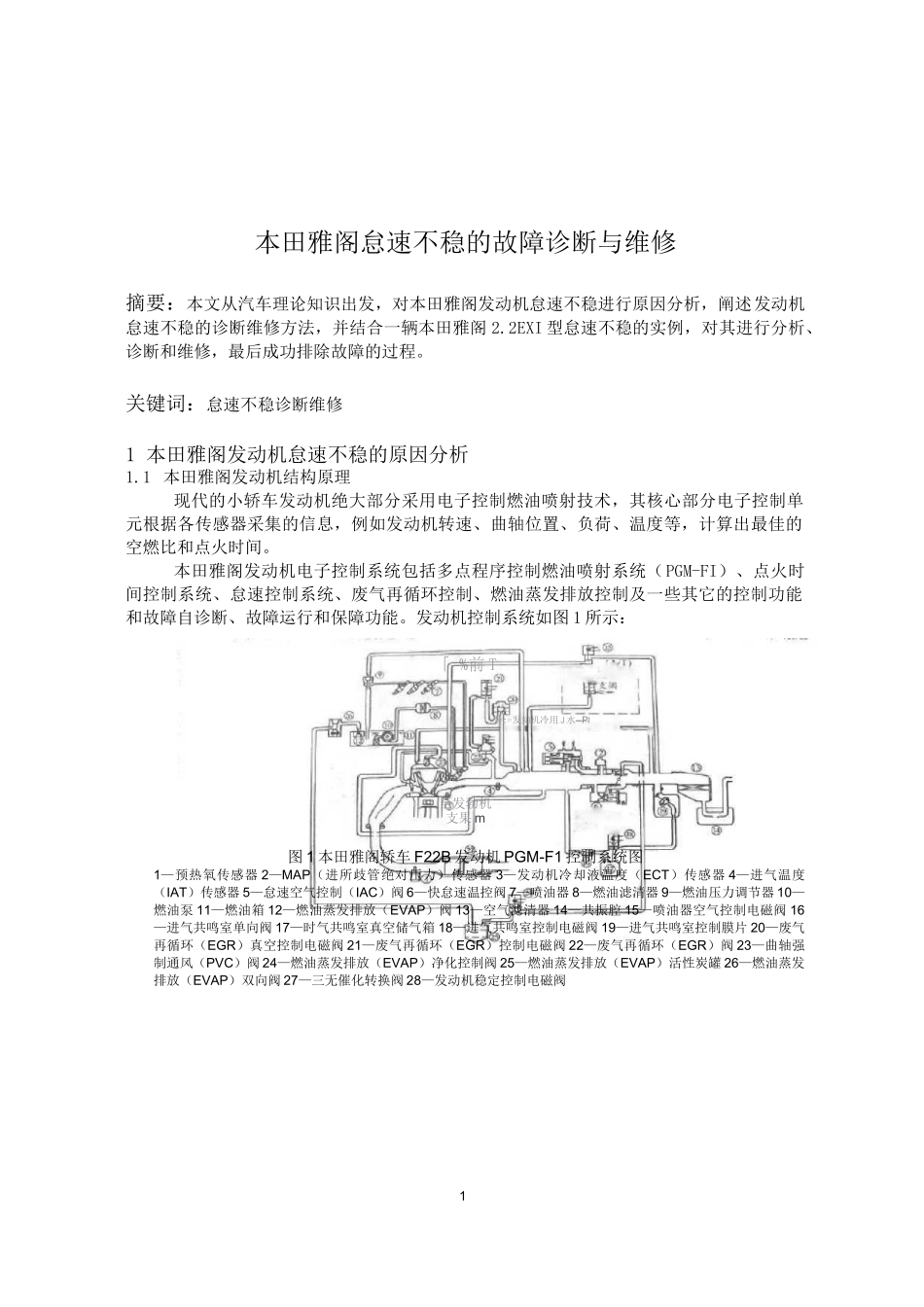

汽车修理  高级技师  论文   范文_第2页
2/9

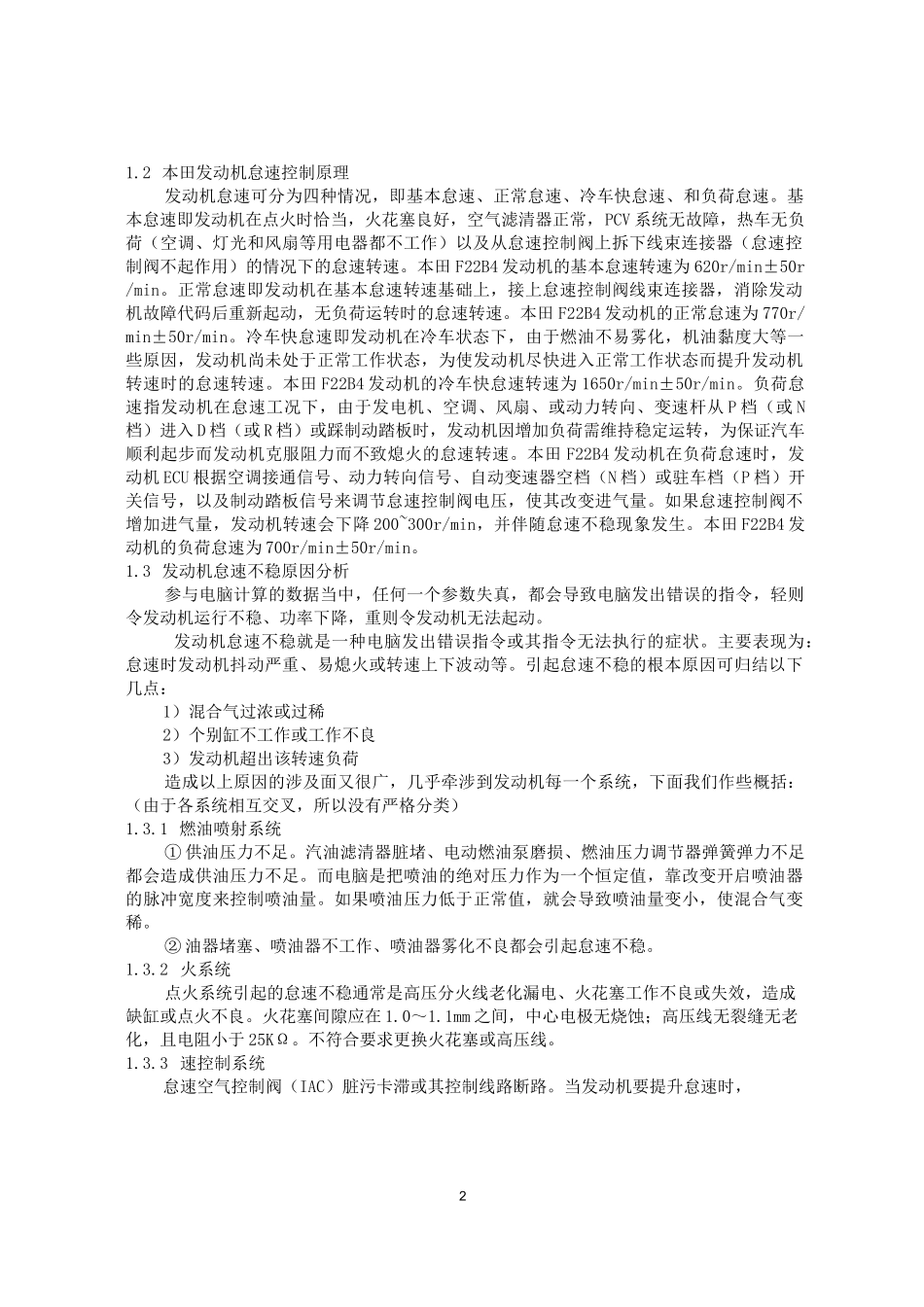

汽车修理  高级技师  论文   范文_第3页
3/9
0范文汽车修理工高级技师论文论文题目:本田雅阁怠速不稳的故障诊断与维修1本田雅阁怠速不稳的故障诊断与维修摘要:本文从汽车理论知识出发,对本田雅阁发动机怠速不稳进行原因分析,阐述发动机怠速不稳的诊断维修方法,并结合一辆本田雅阁 2.2EXI 型怠速不稳的实例,对其进行分析、诊断和维修,最后成功排除故障的过程。关键词:怠速不稳诊断维修1 本田雅阁发动机怠速不稳的原因分析1.1 本田雅阁发动机结构原理现代的小轿车发动机绝大部分采用电子控制燃油喷射技术,其核心部分电子控制单元根据各传感器采集的信息,例如发动机转速、曲轴位置、负荷、温度等,计算出最佳的空燃比和点火时间。本田雅阁发动机电子控制系统包括多点程序控制燃油喷射系统(PGM-FI)、点火时间控制系统、怠速控制系统、废气再循环控制、燃油蒸发排放控制及一些其它的控制功能和故障自诊断、故障运行和保障功能。发动机控制系统如图 1 所示:「=%前 T=:=发知机冷用 J 水--Pl至发勃机支果 m图 1 本田雅阁轿车 F22B 发动机 PGM-F1 控制系统图1—预热氧传感器 2—MAP(进所歧管绝对压力)传感器 3—发动机冷却液温度(ECT)传感器 4—进气温度(IAT)传感器 5—怠速空气控制(IAC)阀 6—快怠速温控阀 7—喷油器 8—燃油滤清器 9—燃油压力调节器 10—燃油泵 11—燃油箱 12—燃油蒸发排放(EVAP)阀 13—空气滤清器 14—共振腔 15—喷油器空气控制电磁阀 16—进气共鸣室单向阀 17—时气共鸣室真空储气箱 18—进气共鸣室控制电磁阀 19—进气共鸣室控制膜片 20—废气再循环(EGR)真空控制电磁阀 21—废气再循环(EGR)控制电磁阀 22—废气再循环(EGR)阀 23—曲轴强制通风(PVC)阀 24—燃油蒸发排放(EVAP)净化控制阀 25—燃油蒸发排放(EVAP)活性炭罐 26—燃油蒸发排放(EVAP)双向阀 27—三无催化转换阀 28—发动机稳定控制电磁阀21.2 本田发动机怠速控制原理发动机怠速可分为四种情况,即基本怠速、正常怠速、冷车快怠速、和负荷怠速。基本怠速即发动机在点火时恰当,火花塞良好,空气滤清器正常,PCV 系统无故障,热车无负荷(空调、灯光和风扇等用电器都不工作)以及从怠速控制阀上拆下线束连接器(怠速控制阀不起作用)的情况下的怠速转速。本田 F22B4 发动机的基本怠速转速为 620r/min±50r/min。正常怠速即发动机在基本怠速转速基础上,接上怠速控制阀线束连接器,消除发动机故障代码后重新起动,无负荷运转时...
