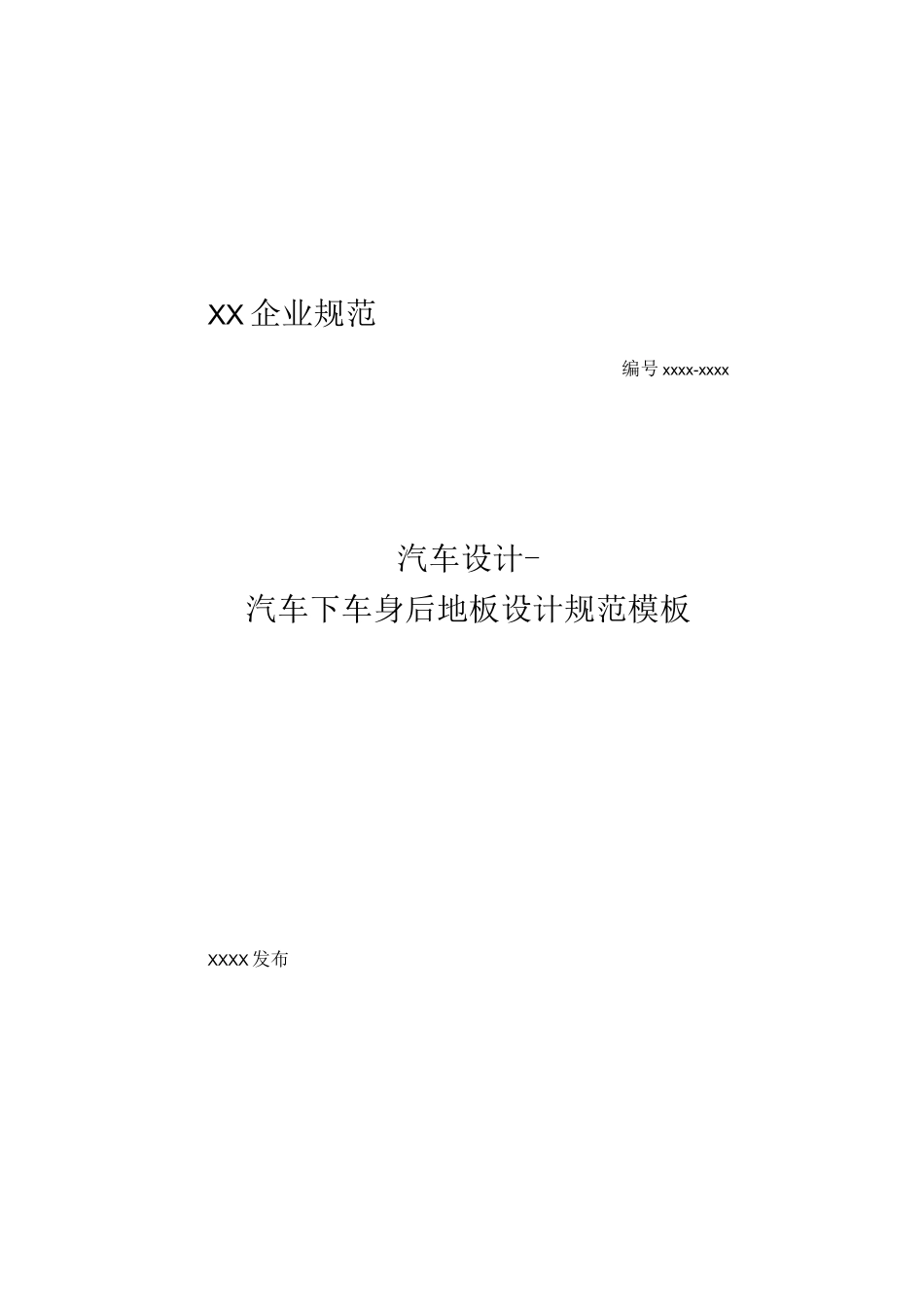

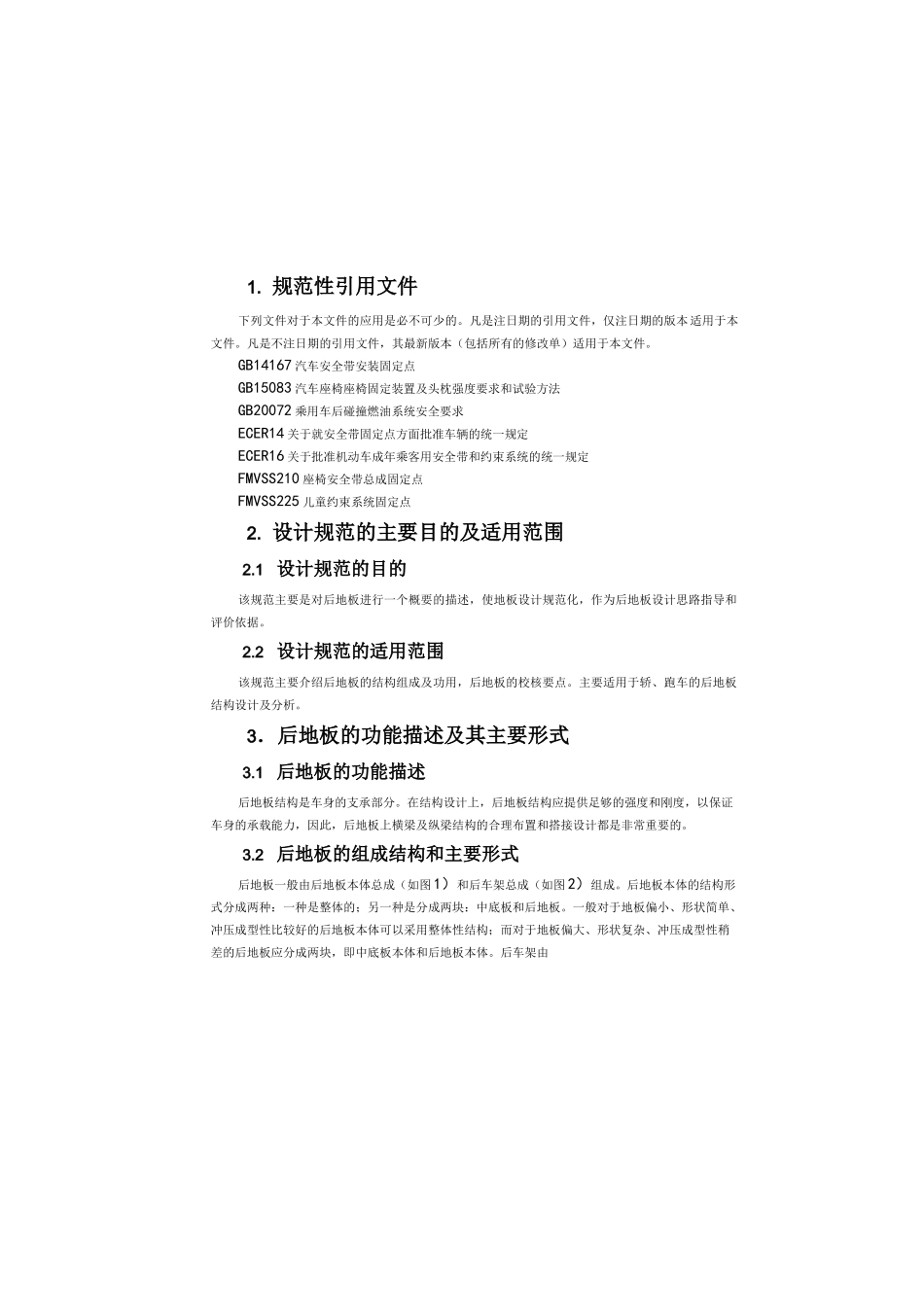

XX 企业规范编号 xxxx-xxxx汽车设计-汽车下车身后地板设计规范模板XXXX 发布I次前言………………………………………………………………………………………………………II1.规范引用文件…………………………………………………………………………………………12.设计规范的主要目的及适用范围……………………………………………………………………13.后地板的功能描述及主要形式……………………………………………………………………14.后地板的设计要点……………………………………………………………………………………25.后地板的失效模式……………………………………………………………………………………76.后地板的校核要点……………………………………………………………………………………87.后地板的发展趋势……………………………………………………………………………………91. 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB14167 汽车安全带安装固定点GB15083 汽车座椅座椅固定装置及头枕强度要求和试验方法GB20072 乘用车后碰撞燃油系统安全要求ECER14 关于就安全带固定点方面批准车辆的统一规定ECER16 关于批准机动车成年乘客用安全带和约束系统的统一规定FMVSS210 座椅安全带总成固定点FMVSS225 儿童约束系统固定点2. 设计规范的主要目的及适用范围2.1 设计规范的目的该规范主要是对后地板进行一个概要的描述，使地板设计规范化，作为后地板设计思路指导和评价依据。2.2 设计规范的适用范围该规范主要介绍后地板的结构组成及功用，后地板的校核要点。主要适用于轿、跑车的后地板结构设计及分析。3．后地板的功能描述及其主要形式3.1 后地板的功能描述后地板结构是车身的支承部分。在结构设计上，后地板结构应提供足够的强度和刚度，以保证车身的承载能力，因此，后地板上横梁及纵梁结构的合理布置和搭接设计都是非常重要的。3.2 后地板的组成结构和主要形式后地板一般由后地板本体总成（如图 1）和后车架总成（如图 2）组成。后地板本体的结构形式分成两种：一种是整体的；另一种是分成两块：中底板和后地板。一般对于地板偏小、形状简单、冲压成型性比较好的后地板本体可以采用整体性结构；而对于地板偏大、形状复杂、冲压成型性稍差的后地板应分成两块，即中底板本...
