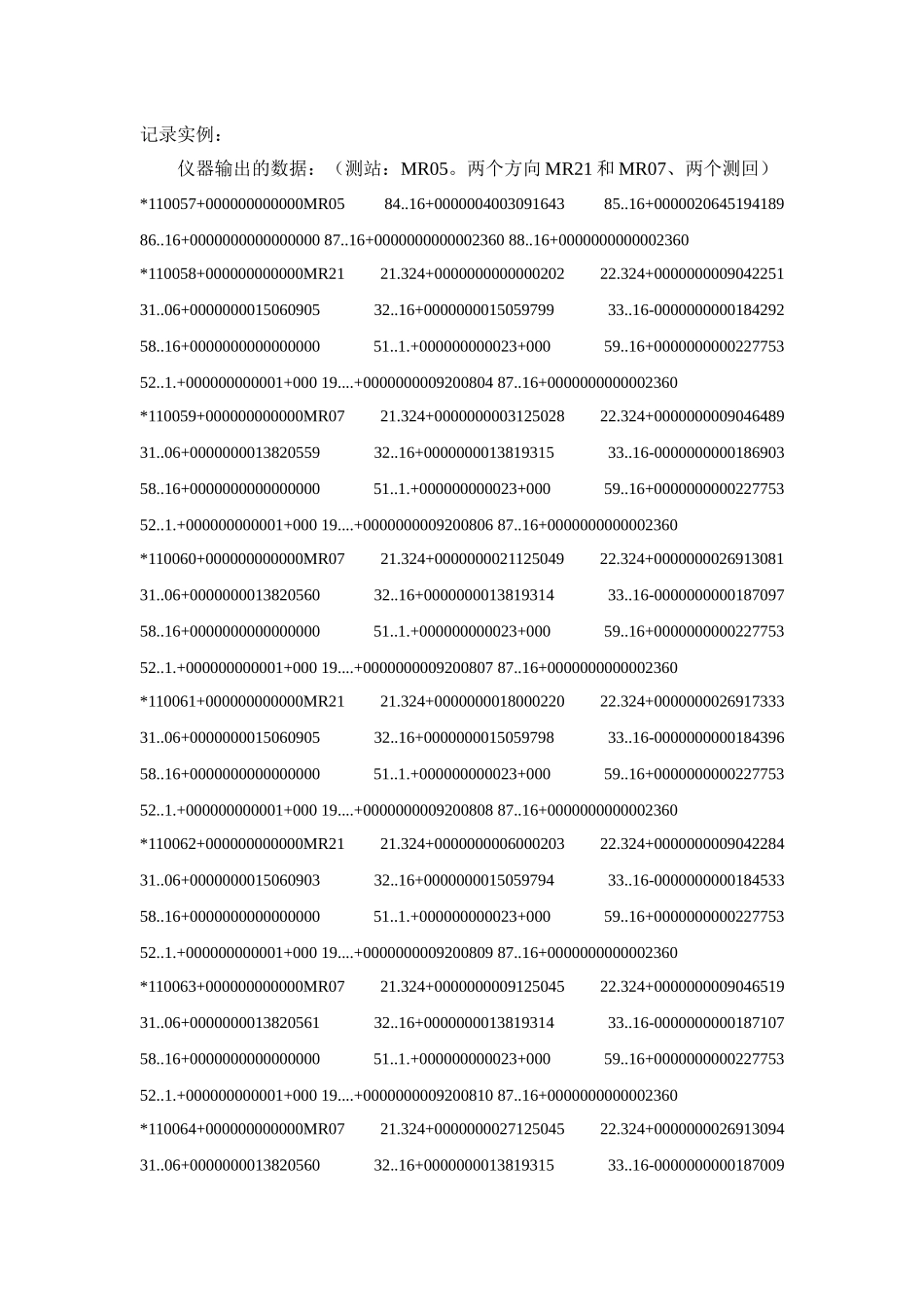

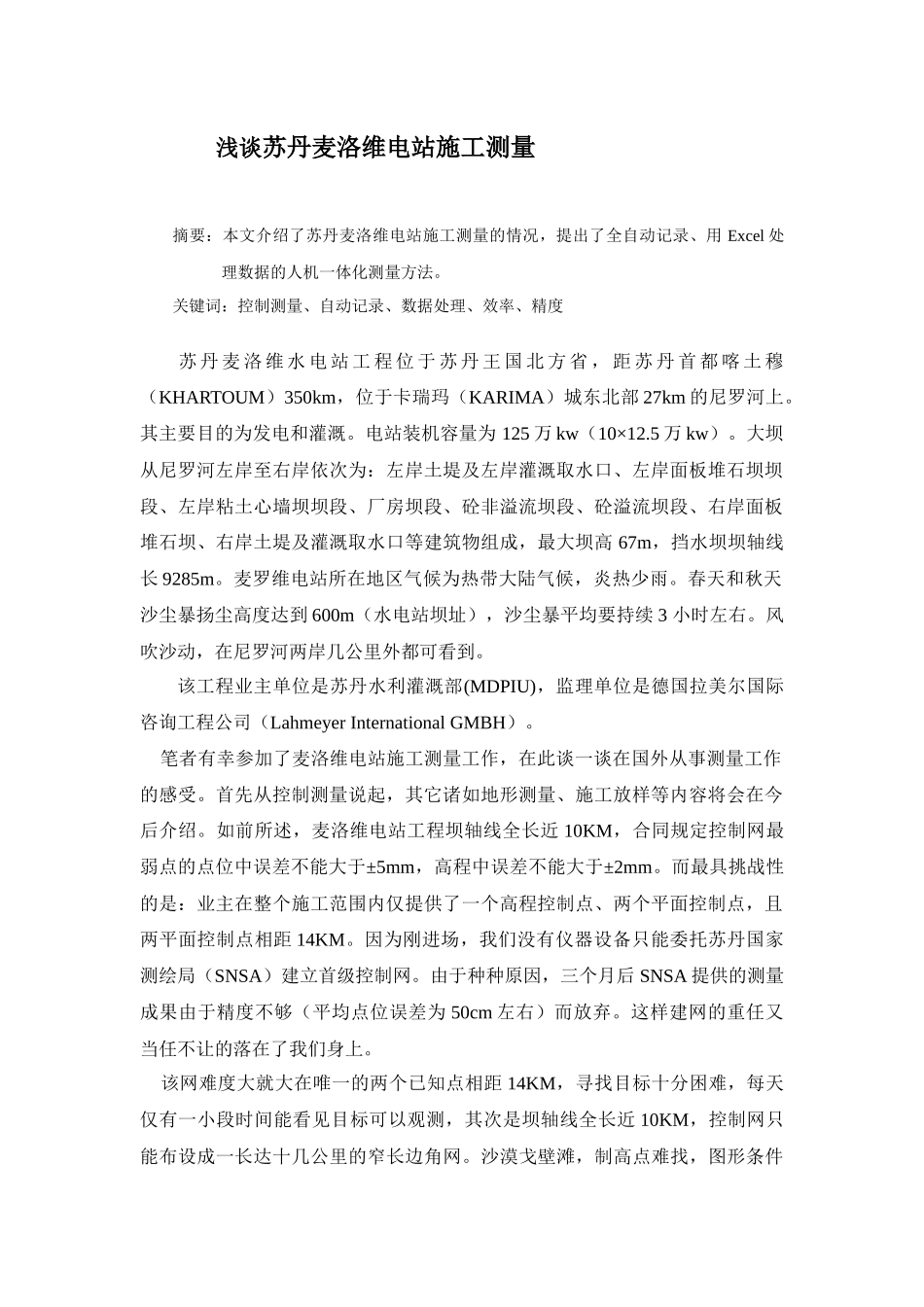

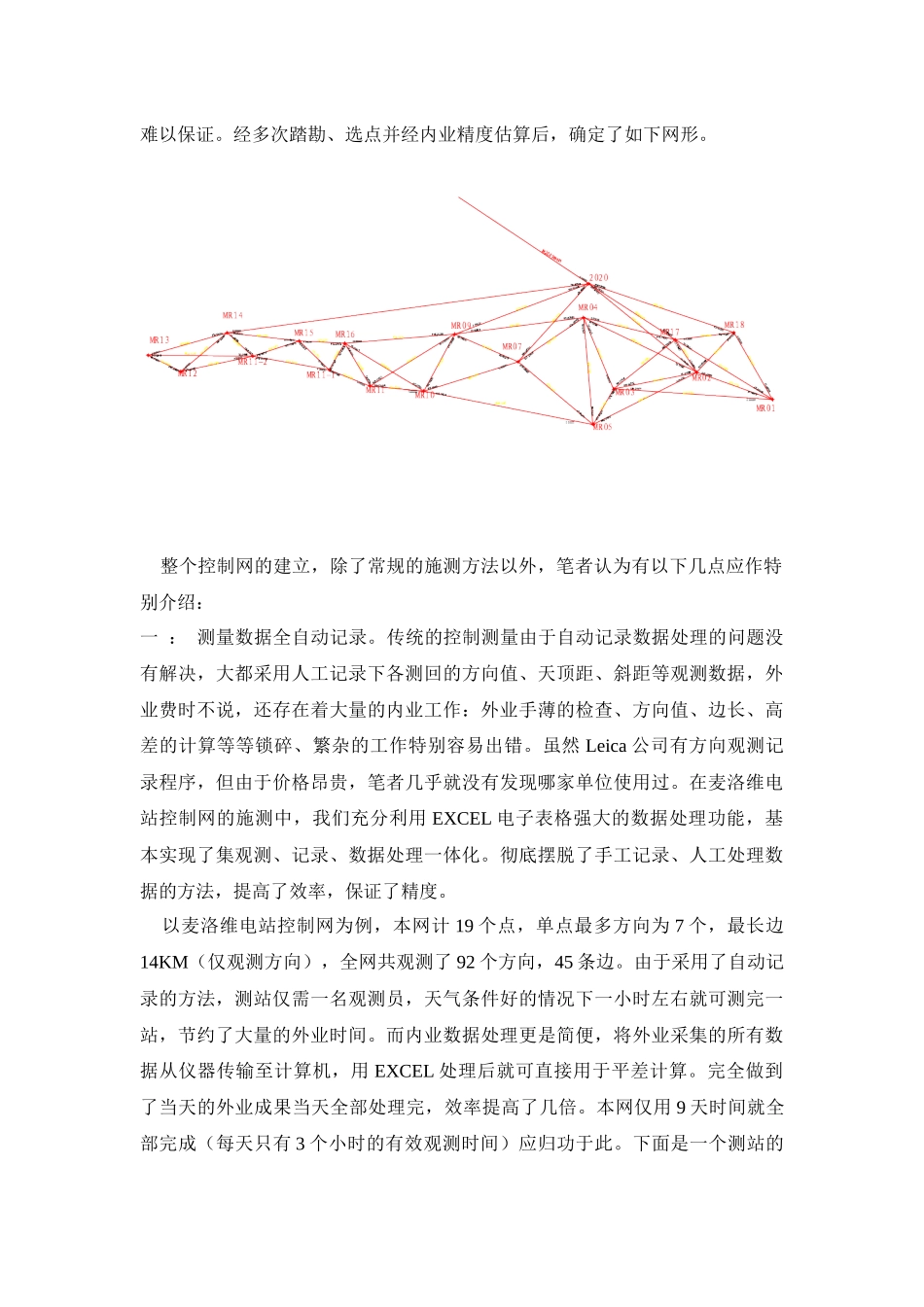

浅谈苏丹麦洛维电站施工测量 摘要：本文介绍了苏丹麦洛维电站施工测量的情况，提出了全自动记录、用 Excel 处理数据的人机一体化测量方法。关键词：控制测量、自动记录、数据处理、效率、精度 苏 丹 麦 洛 维 水 电 站 工 程 位 于 苏 丹 王 国 北 方 省 ， 距 苏 丹 首 都 喀 土 穆（KHARTOUM）350km，位于卡瑞玛（KARIMA）城东北部 27km 的尼罗河上。其主要目的为发电和灌溉。电站装机容量为 125 万 kw（10×12.5 万 kw）。大坝从尼罗河左岸至右岸依次为：左岸土堤及左岸灌溉取水口、左岸面板堆石坝坝段、左岸粘土心墙坝坝段、厂房坝段、砼非溢流坝段、砼溢流坝段、右岸面板堆石坝、右岸土堤及灌溉取水口等建筑物组成，最大坝高 67m，挡水坝坝轴线长 9285m。麦罗维电站所在地区气候为热带大陆气候，炎热少雨。春天和秋天沙尘暴扬尘高度达到 600m（水电站坝址），沙尘暴平均要持续 3 小时左右。风吹沙动，在尼罗河两岸几公里外都可看到。该工程业主单位是苏丹水利灌溉部(MDPIU)，监理单位是德国拉美尔国际咨询工程公司（Lahmeyer International GMBH）。 笔者有幸参加了麦洛维电站施工测量工作，在此谈一谈在国外从事测量工作的感受。首先从控制测量说起，其它诸如地形测量、施工放样等内容将会在今后介绍。如前所述，麦洛维电站工程坝轴线全长近 10KM，合同规定控制网最弱点的点位中误差不能大于±5mm，高程中误差不能大于±2mm。而最具挑战性的是：业主在整个施工范围内仅提供了一个高程控制点、两个平面控制点，且两平面控制点相距 14KM。因为刚进场，我们没有仪器设备只能委托苏丹国家测绘局（SNSA）建立首级控制网。由于种种原因，三个月后 SNSA 提供的测量成果由于精度不够（平均点位误差为 50cm 左右）而放弃。这样建网的重任又当任不让的落在了我们身上。 该网难度大就大在唯一的两个已知点相距 14KM，寻找目标十分困难，每天仅有一小段时间能看见目标可以观测，其次是坝轴线全长近 10KM，控制网只能布设成一长达十几公里的窄长边角网。沙漠戈壁滩，制高点难找，图形条件难以保证。经多次踏勘、选点并经内业精度估算后，确定了如下网形。 整个控制网的建立，除了常规的施测方法以外，笔者认为有以下几点应作特别介绍：一 ： 测量数据全自动记录。传统的控制测量由于自动记录数据处理的问题没有解决，大都采用人工记录下各测回的方向值、天顶距、斜距等观测数据，外业费时不说...
