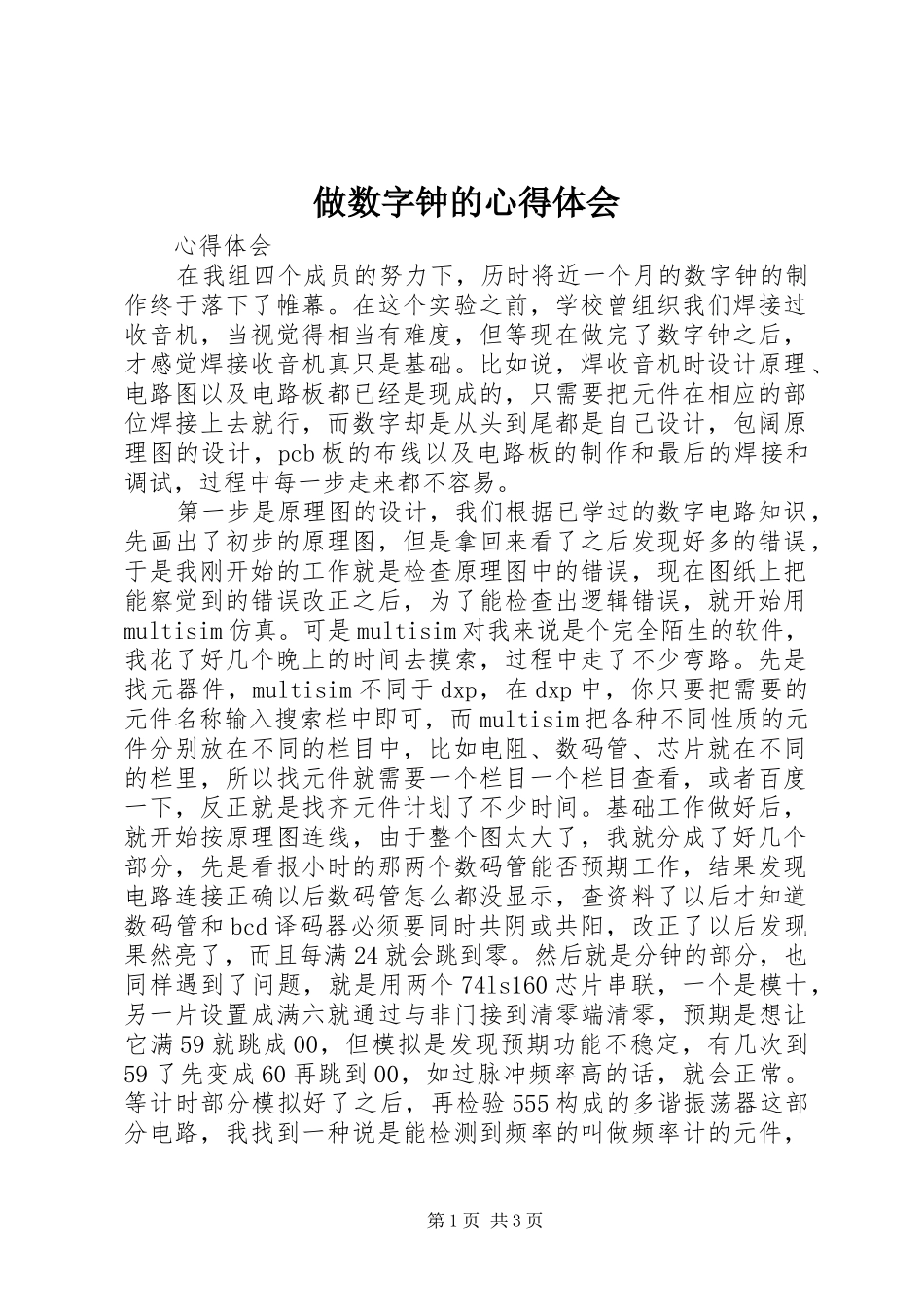

做数字钟的心得体会 心得体会 在我组四个成员的努力下，历时将近一个月的数字钟的制作终于落下了帷幕。在这个实验之前，学校曾组织我们焊接过收音机，当视觉得相当有难度，但等现在做完了数字钟之后，才感觉焊接收音机真只是基础。比如说，焊收音机时设计原理、电路图以及电路板都已经是现成的，只需要把元件在相应的部位焊接上去就行，而数字却是从头到尾都是自己设计，包阔原理图的设计，pcb 板的布线以及电路板的制作和最后的焊接和调试，过程中每一步走来都不容易。 第一步是原理图的设计，我们根据已学过的数字电路知识，先画出了初步的原理图，但是拿回来看了之后发现好多的错误，于是我刚开始的工作就是检查原理图中的错误，现在图纸上把能察觉到的错误改正之后，为了能检查出逻辑错误，就开始用multisim 仿真。可是 multisim 对我来说是个完全陌生的软件，我花了好几个晚上的时间去摸索，过程中走了不少弯路。先是找元器件，multisim 不同于 dxp，在 dxp 中，你只要把需要的元件名称输入搜索栏中即可，而 multisim 把各种不同性质的元件分别放在不同的栏目中，比如电阻、数码管、芯片就在不同的栏里，所以找元件就需要一个栏目一个栏目查看，或者百度一下，反正就是找齐元件计划了不少时间。基础工作做好后，就开始按原理图连线，由于整个图太大了，我就分成了好几个部分，先是看报小时的那两个数码管能否预期工作，结果发现电路连接正确以后数码管怎么都没显示，查资料了以后才知道数码管和 bcd 译码器必须要同时共阴或共阳，改正了以后发现果然亮了，而且每满 24 就会跳到零。然后就是分钟的部分，也同样遇到了问题，就是用两个 74ls160 芯片串联，一个是模十，另一片设置成满六就通过与非门接到清零端清零，预期是想让它满 59 就跳成 00，但模拟是发现预期功能不稳定，有几次到59 了先变成 60 再跳到 00，如过脉冲频率高的话，就会正常。等计时部分模拟好了之后，再检验 555 构成的多谐振荡器这部分电路，我找到一种说是能检测到频率的叫做频率计的元件，第 1 页 共 3 页但是推敲了半天都不能正常工作，所以就没能检验出是否能得到 1000hz 的频率。而在实验室用示波器检验时，发现由 555 构成的多谐振荡器产生的频率不准确也不稳定，以至于我认为我们的实物数字钟最后只是数码管能显示零但不能计数，很可能就是没有脉冲的产生，或者是接脉冲的那部分电路断开了。为了保险起见，有的同学就用晶振来...
