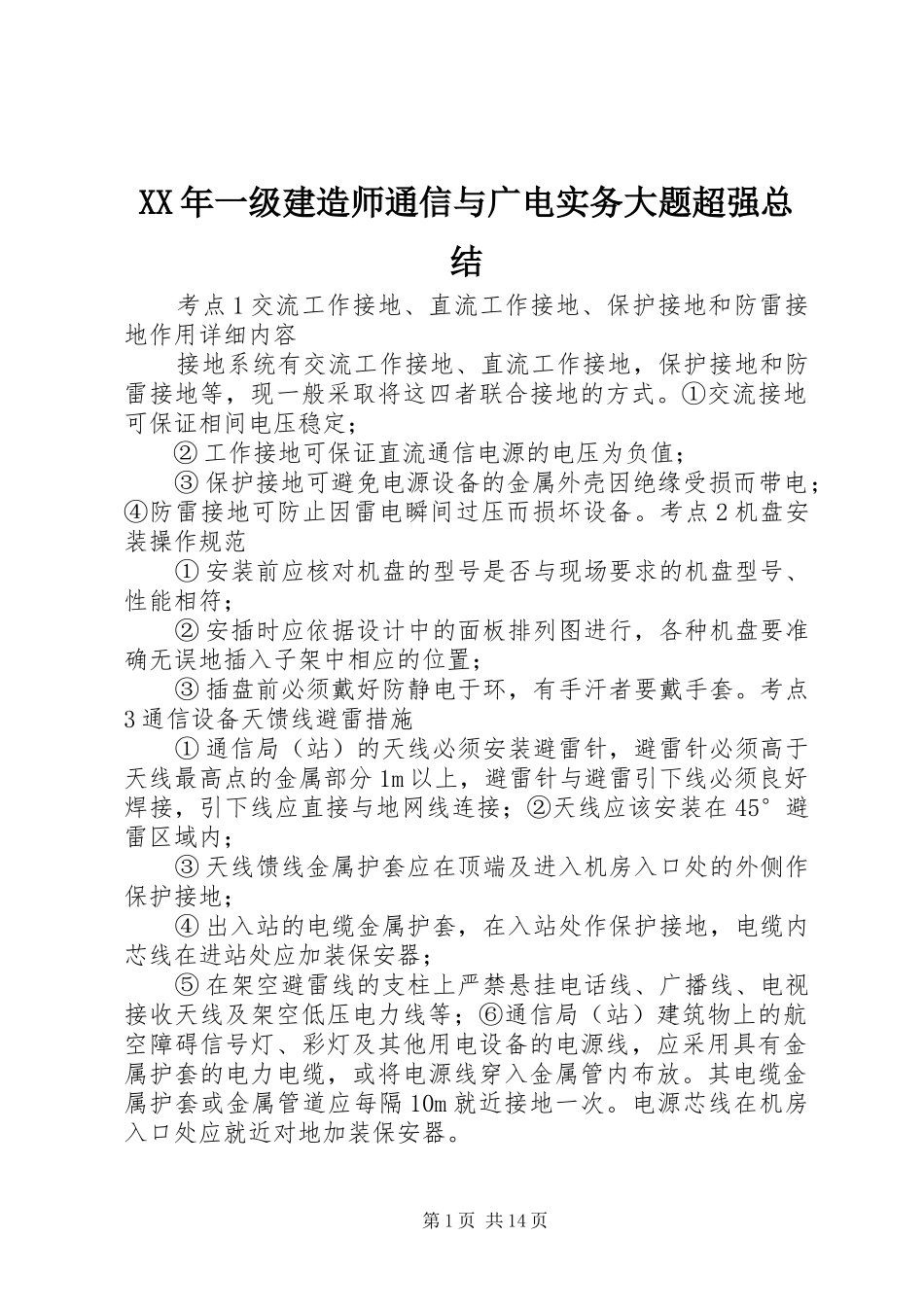

XX 年一级建造师通信与广电实务大题超强总结 考点 1 交流工作接地、直流工作接地、保护接地和防雷接地作用详细内容 接地系统有交流工作接地、直流工作接地，保护接地和防雷接地等，现一般采取将这四者联合接地的方式。①交流接地可保证相间电压稳定； ② 工作接地可保证直流通信电源的电压为负值； ③ 保护接地可避免电源设备的金属外壳因绝缘受损而带电；④防雷接地可防止因雷电瞬间过压而损坏设备。考点 2 机盘安装操作规范 ① 安装前应核对机盘的型号是否与现场要求的机盘型号、性能相符； ② 安插时应依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置； ③ 插盘前必须戴好防静电于环，有手汗者要戴手套。考点3 通信设备天馈线避雷措施 ① 通信局（站）的天线必须安装避雷针，避雷针必须高于天线最高点的金属部分 1m 以上，避雷针与避雷引下线必须良好焊接，引下线应直接与地网线连接；②天线应该安装在 45°避雷区域内； ③ 天线馈线金属护套应在顶端及进入机房入口处的外侧作保护接地； ④ 出入站的电缆金属护套，在入站处作保护接地，电缆内芯线在进站处应加装保安器； ⑤ 在架空避雷线的支柱上严禁悬挂电话线、广播线、电视接收天线及架空低压电力线等；⑥通信局（站）建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线，应采用具有金属护套的电力电缆，或将电源线穿入金属管内布放。其电缆金属护套或金属管道应每隔 10m 就近接地一次。电源芯线在机房入口处应就近对地加装保安器。 第 1 页 共 14 页 考点 4 接地系统的检查 章节：1l412012 机房设备抗震和防雷接地 接地系统室外部分包括建筑物接地、天线铁塔接地以及天馈线的接地，其作用是迅速泄放雷电引起的强电流。 考点 5 馈线进入机房应采取的安全防护措施 根据基站设备安装工程验收规范要求，馈线进入室内时应采取措施有：①馈线在室外部分的外保护层应接地，接地线一端铜鼻子与室外走线架或接地排应可靠连接； ② 馈线在靠近馈线窗处应做保护接地； ③ 馈线进入室内前应有防水弯，防止雨水进入机房；防水弯的最低处应低于馈线窗下沿； ④ 馈线进入室内与软跳线连接处应装设避雷器；⑤封堵馈线孔 考点 6 馈线防水弯的作用和制作工艺要求及其天馈线接地要求馈线防水弯的作用：馈线进入机房前应有防水弯，防止雨水进入机房。馈线防水弯制作工艺： ① 馈线拐弯应圆滑均匀，室内弯曲半径应大于或...
