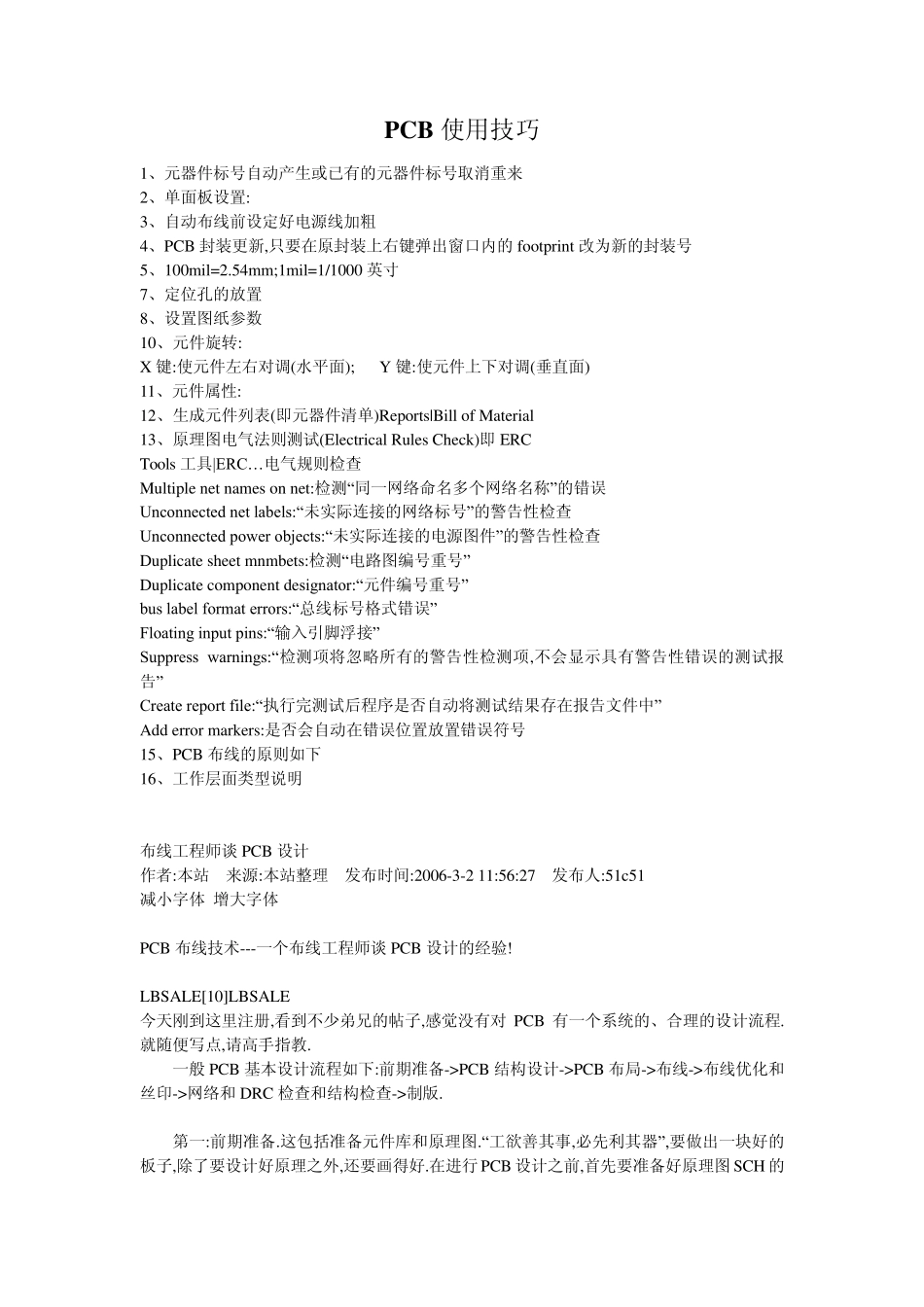

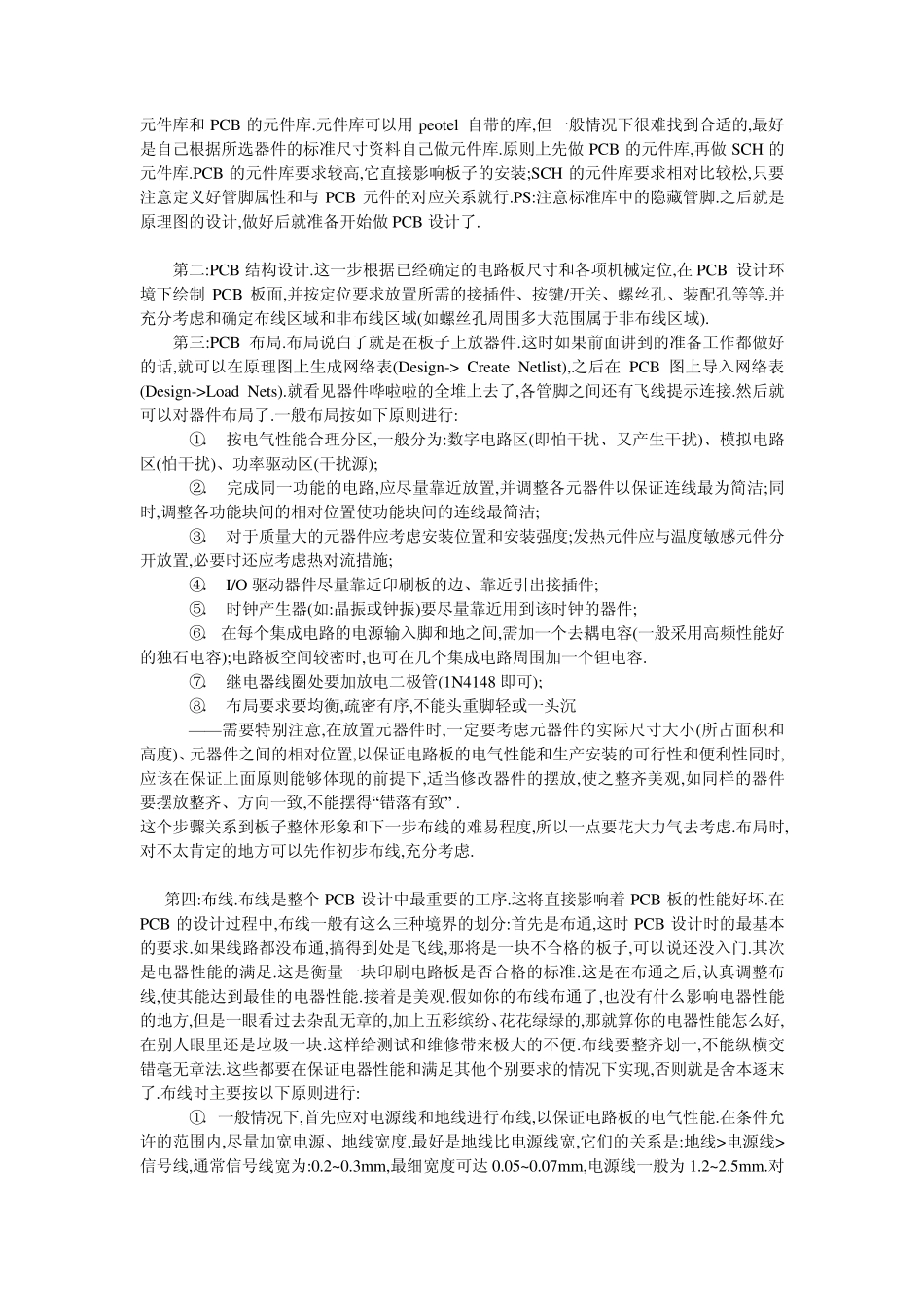

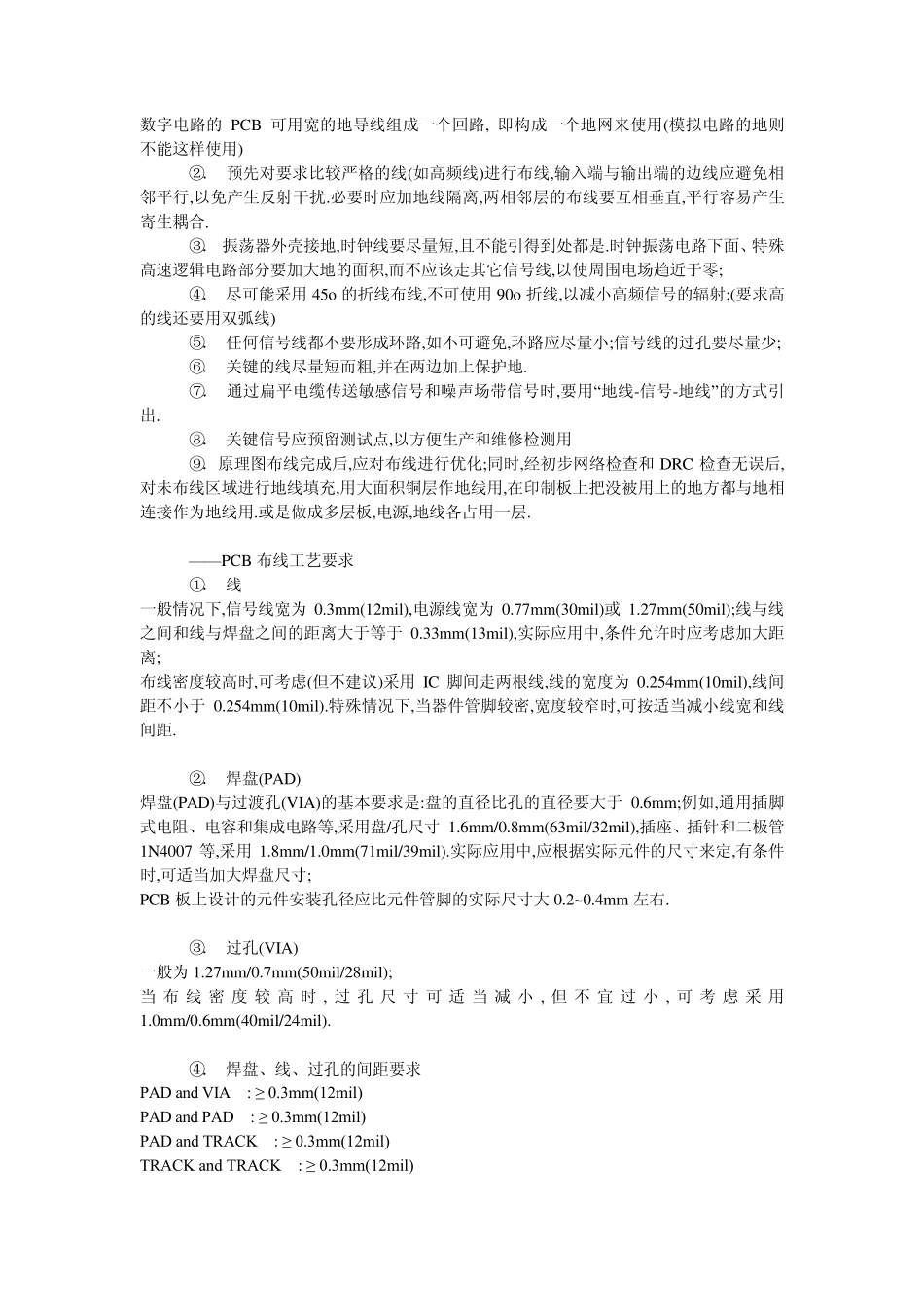

PCB 使用技巧 1、元器件标号自动产生或已有的元器件标号取消重来 2、单面板设置: 3、自动布线前设定好电源线加粗 4、PCB 封装更新,只要在原封装上右键弹出窗口内的 footprint 改为新的封装号 5、100mil=2.54mm;1mil=1/1000 英寸 7、定位孔的放置 8、设置图纸参数 10、元件旋转: X 键:使元件左右对调(水平面); Y 键:使元件上下对调(垂直面) 11、元件属性: 12、生成元件列表(即元器件清单)Reports|Bill of Material 13、原理图电气法则测试(Electrical Rules Check)即 ERC Tools 工具|ERC…电气规则检查 Multiple net names on net:检测“同一网络命名多个网络名称”的错误 Unconnected net labels:“未实际连接的网络标号”的警告性检查 Unconnected power objects:“未实际连接的电源图件”的警告性检查 Duplicate sheet mnmbets:检测“电路图编号重号” Duplicate component designator:“元件编号重号” bus label format errors:“总线标号格式错误” Floating input pins:“输入引脚浮接” Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告” Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中” Add error markers:是否会自动在错误位置放置错误符号 15、PCB 布线的原则如下 16、工作层面类型说明 布线工程师谈 PCB 设计 作者:本站 来源:本站整理 发布时间:2006-3-2 11:56:27 发布人:51c51 减小字体 增大字体 PCB 布线技术---一个布线工程师谈 PCB 设计的经验! LBSALE[10]LBSALE 今天刚到这里注册,看到不少弟兄的帖子,感觉没有对 PCB 有一个系统的、合理的设计流程.就随便写点,请高手指教. 一般 PCB 基本设计流程如下:前期准备->PCB 结构设计->PCB 布局->布线->布线优化和丝印->网络和 DRC 检查和结构检查->制版. 第一:前期准备.这包括准备元件库和原理图.“工欲善其事,必先利其器”,要做出一块好的板子,除了要设计好原理之外,还要画得好.在进行 PCB 设计之前,首先要准备好原理图 SCH 的元件库和 PCB 的元件库.元件库可以用 peotel 自带的库,但一般情况下很难找到合适的,最好是自己根据所选器件的标准尺寸资料自己做元件库.原则上先做 PCB 的元件库,再做 SCH 的元件库.PCB 的元件库要求较高,它直接影响板子的安装;SCH 的元件库要求相对比较松,只要注意定义好管脚属性和...
