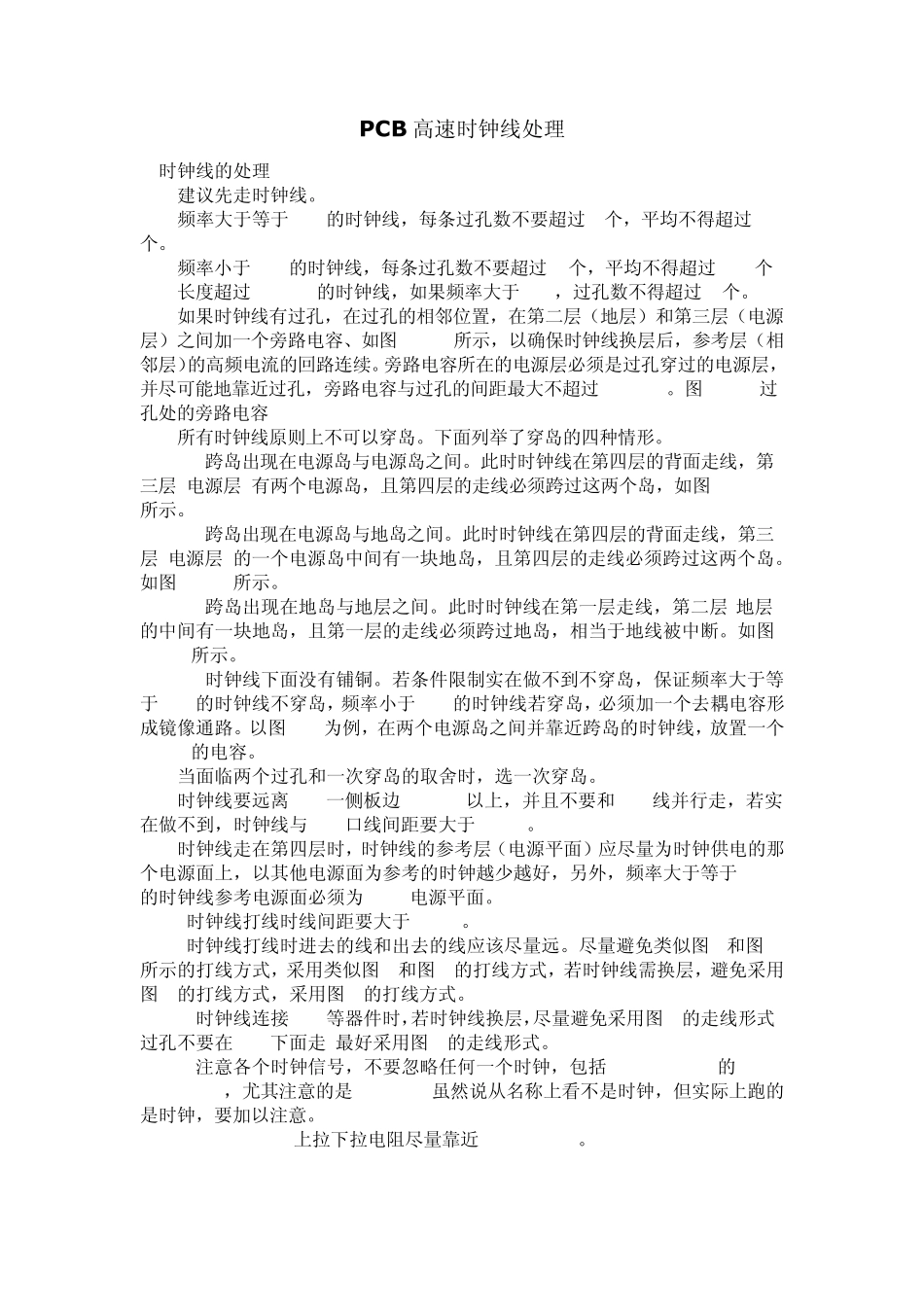

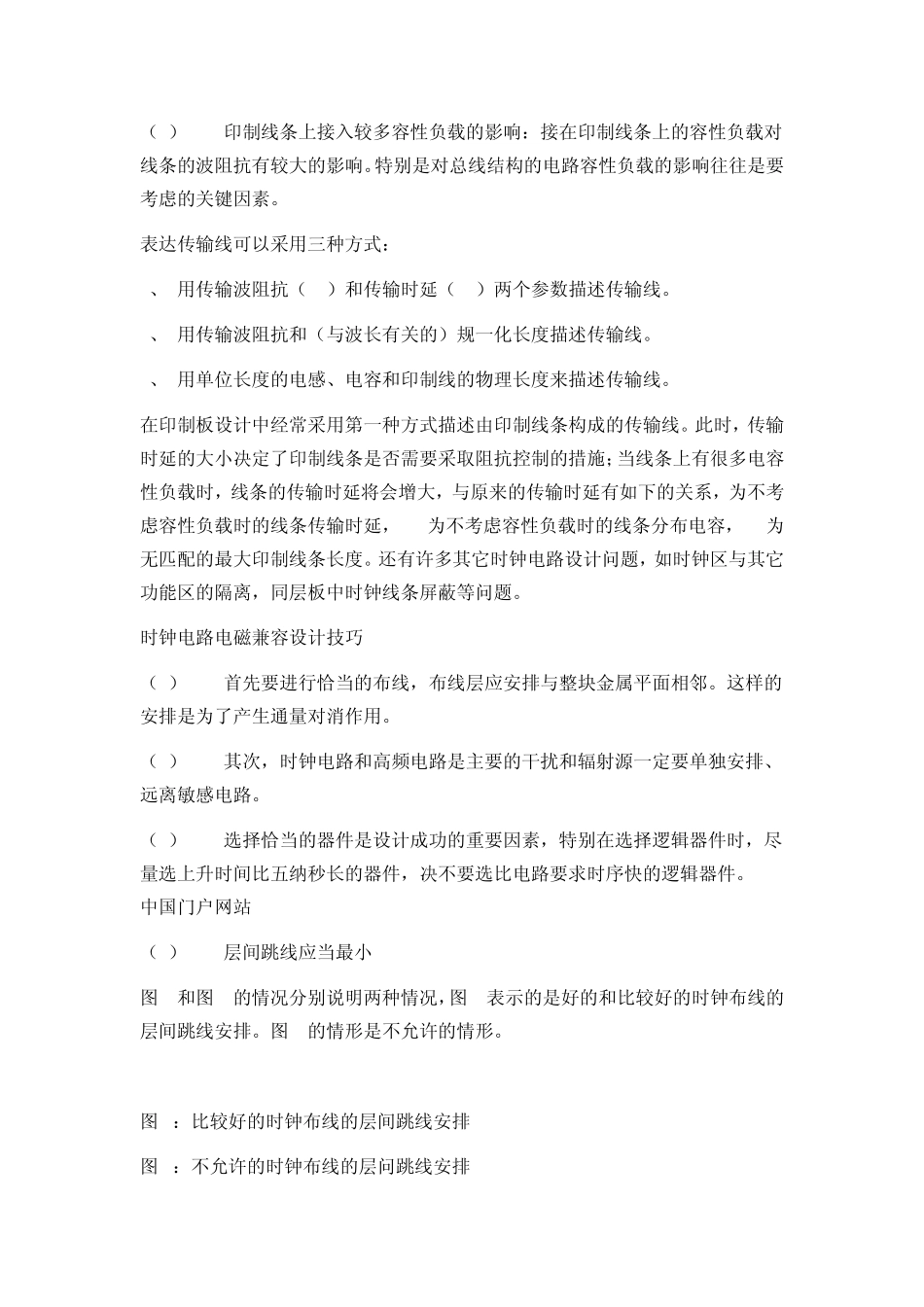

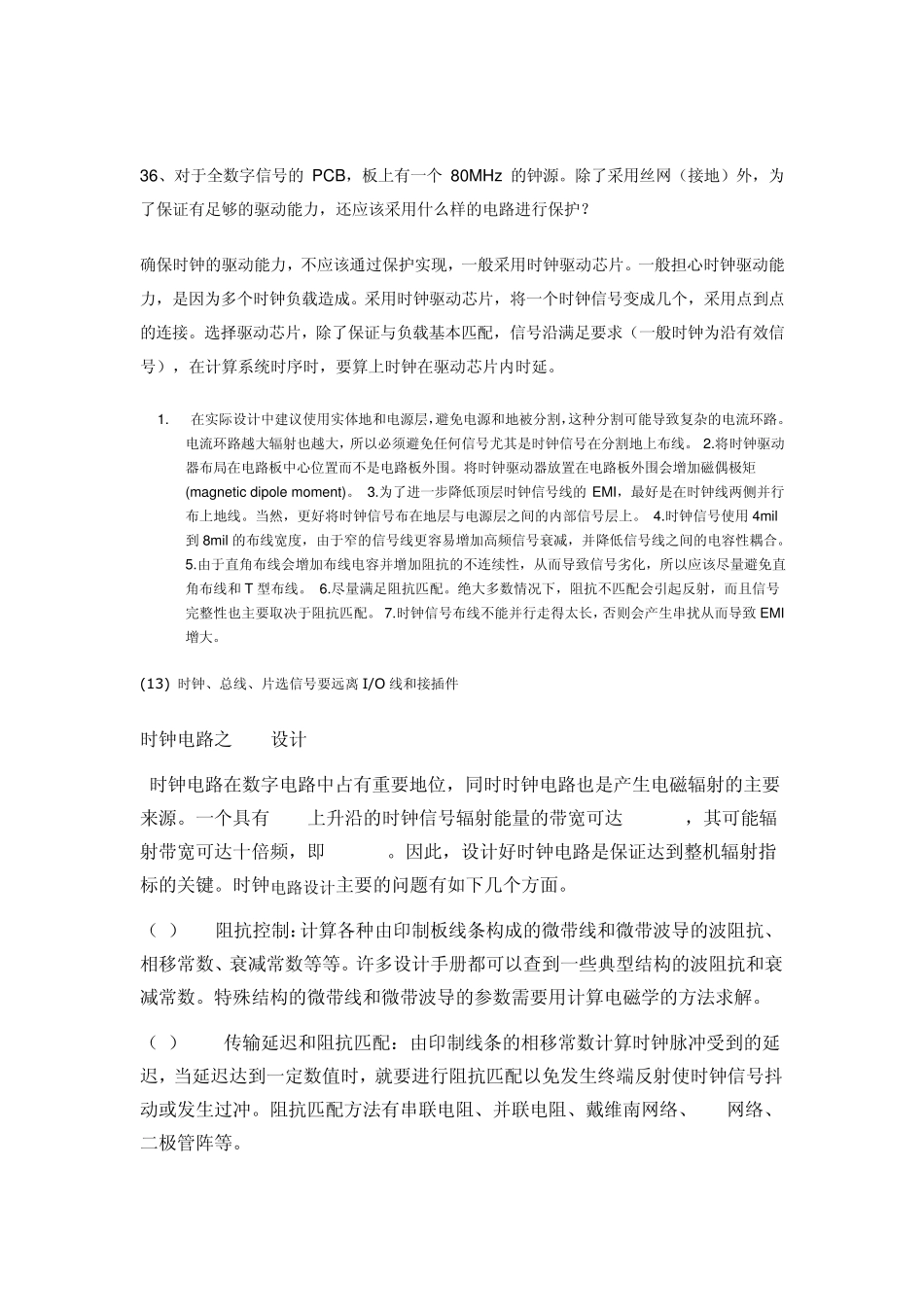

PCB 高速时钟线处理 2 时钟线的处理 2.1)建议先走时钟线。 2.2)频率大于等于66M的时钟线，每条过孔数不要超过2个，平均不得超过1.5个。 2.3)频率小于66M的时钟线，每条过孔数不要超过3个，平均不得超过2.5个 2.4)长度超过12inch的时钟线，如果频率大于20M，过孔数不得超过2个。 2.5)如果时钟线有过孔，在过孔的相邻位置，在第二层（地层）和第三层（电源层）之间加一个旁路电容、如图 2.5-1所示，以确保时钟线换层后，参考层（相邻层）的高频电流的回路连续。旁路电容所在的电源层必须是过孔穿过的电源层，并尽可能地靠近过孔，旁路电容与过孔的间距最大不超过300MIL。图 2.5-1过孔处的旁路电容 2.6)所有时钟线原则上不可以穿岛。下面列举了穿岛的四种情形。 2.6.1) 跨岛出现在电源岛与电源岛之间。此时时钟线在第四层的背面走线，第三层(电源层)有两个电源岛，且第四层的走线必须跨过这两个岛，如图 2.6-1所示。 2.6.2) 跨岛出现在电源岛与地岛之间。此时时钟线在第四层的背面走线，第三层(电源层)的一个电源岛中间有一块地岛，且第四层的走线必须跨过这两个岛。如图 2.6-2所示。 2.6.3) 跨岛出现在地岛与地层之间。此时时钟线在第一层走线，第二层(地层)的中间有一块地岛，且第一层的走线必须跨过地岛，相当于地线被中断。如图2.6-3所示。 2.6.4) 时钟线下面没有铺铜。若条件限制实在做不到不穿岛，保证频率大于等于66M的时钟线不穿岛，频率小于66M的时钟线若穿岛，必须加一个去耦电容形成镜像通路。以图 6.1为例，在两个电源岛之间并靠近跨岛的时钟线，放置一个0.1UF的电容。 2.7)当面临两个过孔和一次穿岛的取舍时，选一次穿岛。 2.8)时钟线要远离 I/O一侧板边 500MIL以上，并且不要和I/O线并行走，若实在做不到，时钟线与 I/O口线间距要大于50MIL。 2.9)时钟线走在第四层时，时钟线的参考层（电源平面）应尽量为时钟供电的那个电源面上，以其他电源面为参考的时钟越少越好，另外，频率大于等于66M的时钟线参考电源面必须为 3.3V电源平面。 2.10)时钟线打线时线间距要大于25MIL。 2.11)时钟线打线时进去的线和出去的线应该尽量远。尽量避免类似图 A和图 C所示的打线方式，采用类似图 B和图 D的打线方式，若时钟线需换层，避免采用图 E的打线方式，采用图 F的打线方式。 2.12) 时钟线连接 BGA等器件时，若时钟线换层，尽量避免采用图 G的走线形式,过孔不要在BGA下面走,最好采用图 H的走线形式。 2.1...
