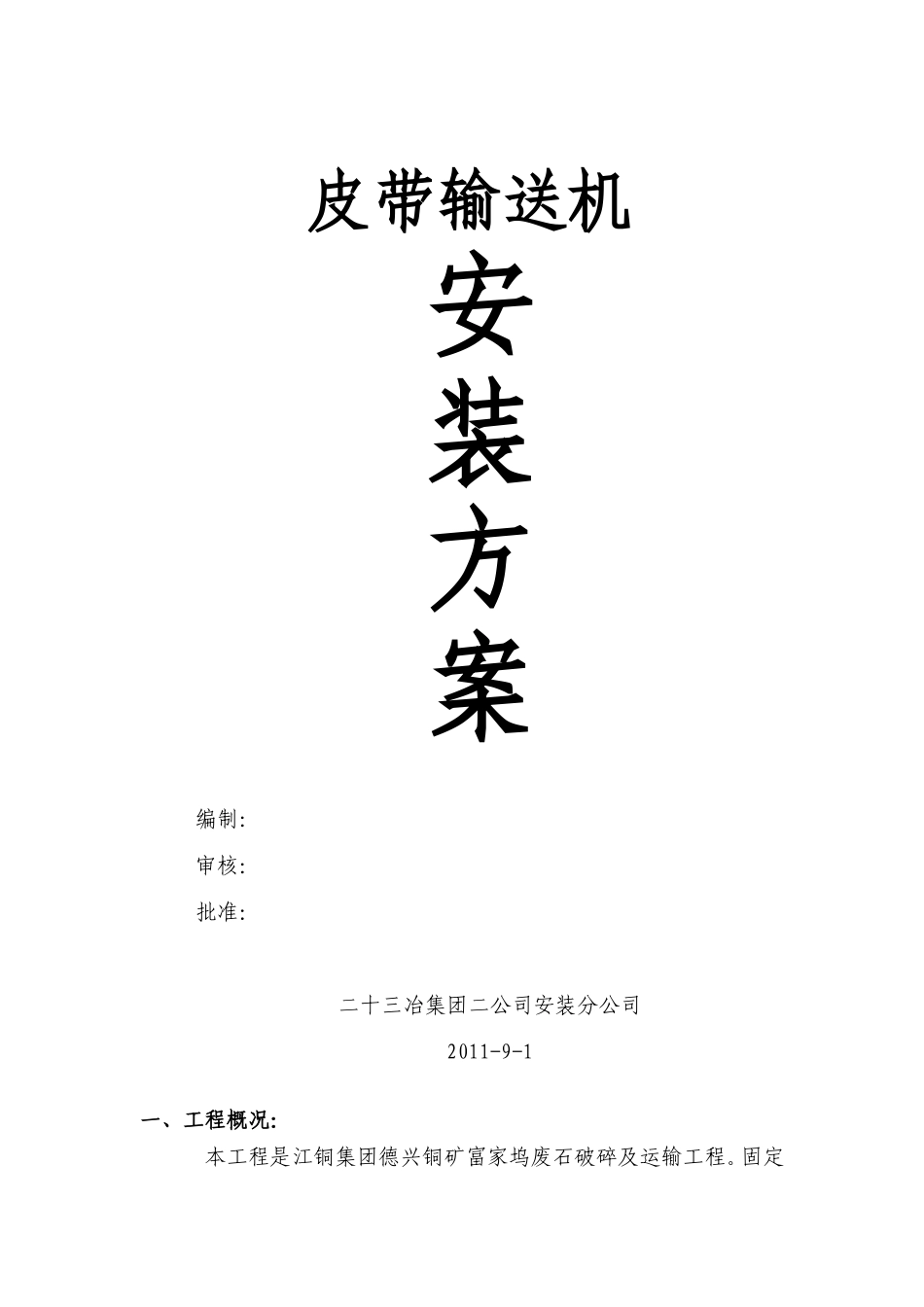

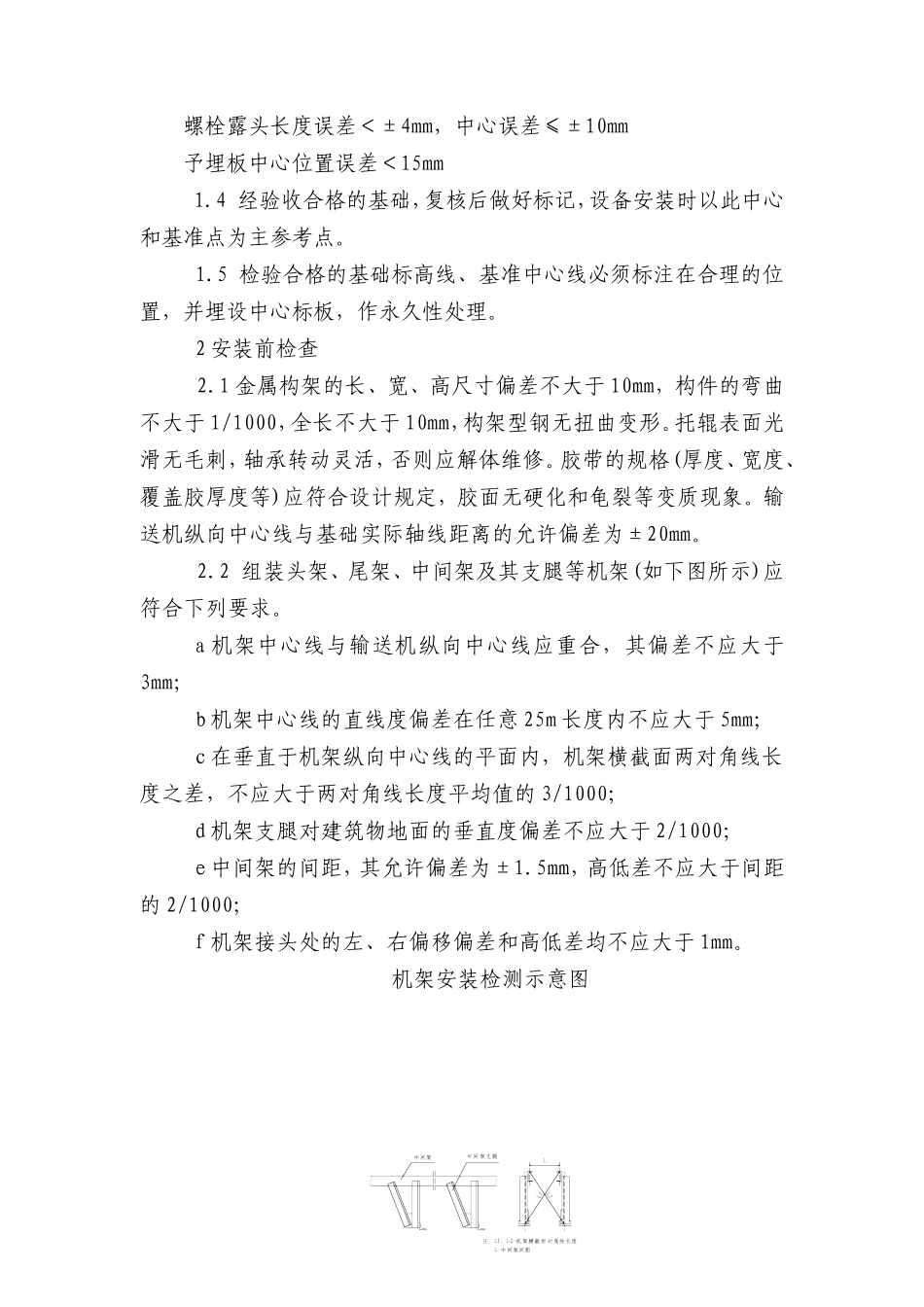

皮带输送机安装方案编制：审核：批准：二十三冶集团二公司安装分公司2011-9-1一、工程概况： 本工程是江铜集团德兴铜矿富家坞废石破碎及运输工程。固定皮带机位于破碎底下-43m 至一线天+234m，皮带机垂直落差 277m，水平距离 2410m。废石由旋回破碎机破碎完后送至铁板给料，经过固定皮带机输送至一线天的移动皮带机，再输送至排土机。本方案用以指导固定皮带机安装。固定皮带机组成部分:4 套驱动装置，分布于两个驱动站；2 套翻转装置；1 套液压拉紧装置。驱动装置：给皮带提供动力；翻转装置：通过翻转使皮带在回程时减小对工作面的磨损；拉紧装置：使皮带处于绷紧。二、编制依据： 1、依据山特维克提供的图纸 2、连续输送设备安装工程施工及验收规范 GB50270－98 3、机械设备安装工程施工及验收通用规范 GB50231-98三、主要施工方法安装程序：基础验收→设备检查→机架安装→驱动拉紧装置→皮带敷设、接头→安全附件安装→单体试车。1 设备基础检查、处理、测量1.1 在基础检查前，土建施工应对设备基础进行彻底清理，提交测量成果，并与安装施工方进行中间验收交接。1.2 利用全站仪检测建筑物的主轴线、皮带机主要中心线及专用的水准点，再检验设备基础，然后测定供设备安装用的基准线和基准点。1.3 基础测量：测量设备基础的外形尺寸、标高、坑深、地脚螺栓预留孔径及其中心是否达到验收规范要求，如预埋地脚螺栓的中心是否与设计中心相吻合，预埋地脚螺栓垂直度和顶部标高是否符合《机械设备安装工程施工及验收通用规范》GB50231-98。设备基础外形尺寸误差＜±20mm留洞尺寸误差＜±10mm基础标高误差不得超过 20mm(\s\up 7(0 ))螺栓露头长度误差＜±4mm，中心误差≤±10mm予埋板中心位置误差＜15mm1.4 经验收合格的基础，复核后做好标记，设备安装时以此中心和基准点为主参考点。1.5 检验合格的基础标高线、基准中心线必须标注在合理的位置，并埋设中心标板，作永久性处理。2 安装前检查2.1 金属构架的长、宽、高尺寸偏差不大于 10mm，构件的弯曲不大于 1/1000，全长不大于 10mm，构架型钢无扭曲变形。托辊表面光滑无毛刺，轴承转动灵活，否则应解体维修。胶带的规格(厚度、宽度、覆盖胶厚度等)应符合设计规定，胶面无硬化和龟裂等变质现象。输送机纵向中心线与基础实际轴线距离的允许偏差为±20mm。2.2 组装头架、尾架、中间架及其支腿等机架(如下图所示)应符合下列要求。a 机架中心线与输送机纵向中心线应重合，...
