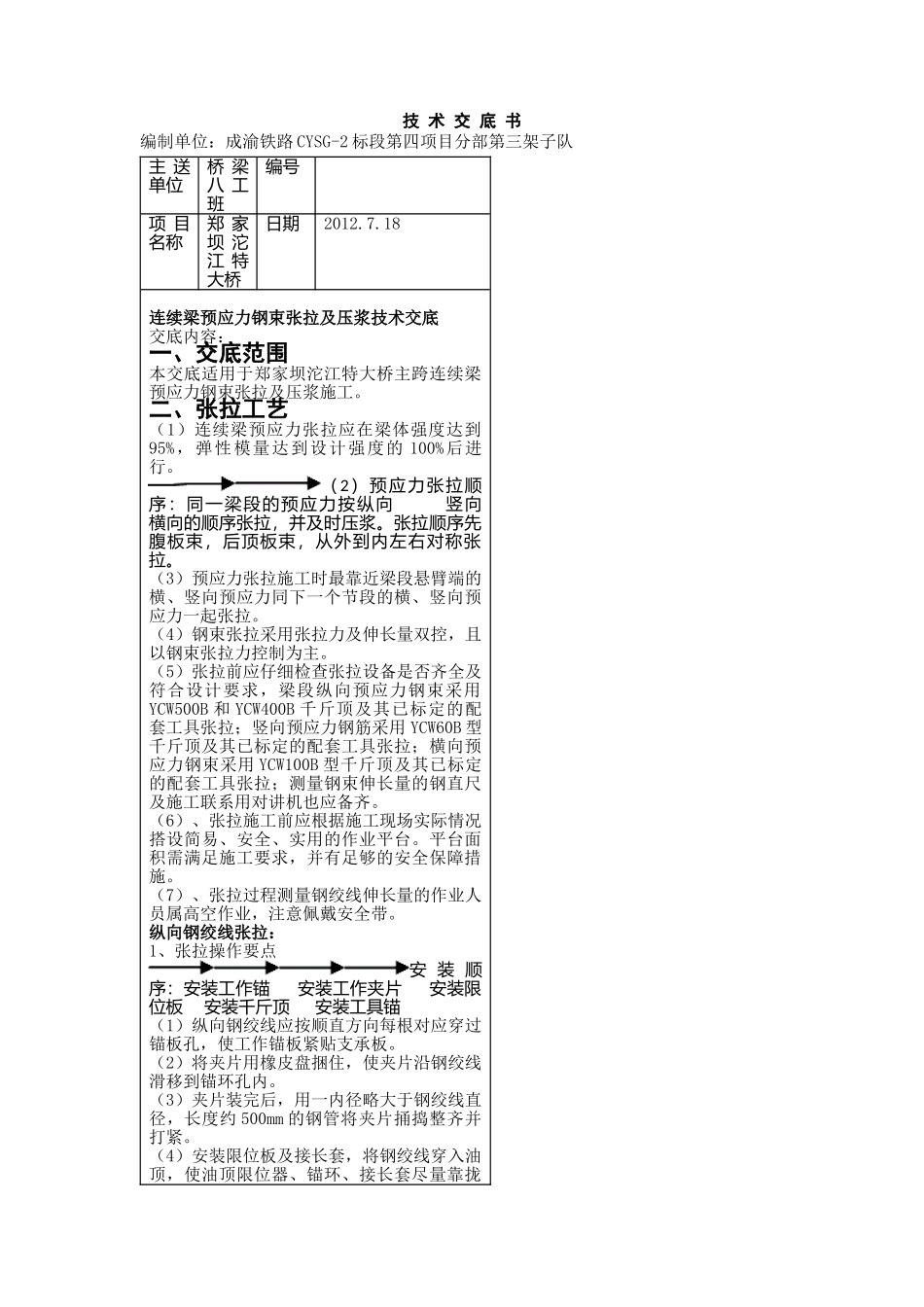

技 术 交 底 书编制单位：成渝铁路 CYSG-2 标段第四项目分部第三架子队主 送单位桥 梁八 工班编号项 目名称郑 家坝 沱江 特大桥日期2012.7.18连续梁预应力钢束张拉及压浆技术交底交底内容：一、交底范围本交底适用于郑家坝沱江特大桥主跨连续梁预应力钢束张拉及压浆施工。二、张拉工艺（1）连续梁预应力张拉应在梁体强度达到95%，弹性模量达到设计强度的 100%后进行。（2）预应力张拉顺 序：同一梁段的预应力按纵向竖向 横向的顺序张拉，并及时压浆。张拉顺序先腹板束，后顶板束，从外到内左右对称张拉。（3）预应力张拉施工时最靠近梁段悬臂端的横、竖向预应力同下一个节段的横、竖向预应力一起张拉。（4）钢束张拉采用张拉力及伸长量双控，且以钢束张拉力控制为主。（5）张拉前应仔细检查张拉设备是否齐全及符合设计要求，梁段纵向预应力钢束采用YCW500B 和 YCW400B 千斤顶及其已标定的配套工具张拉；竖向预应力钢筋采用 YCW60B 型千斤顶及其已标定的配套工具张拉；横向预应力钢束采用 YCW100B 型千斤顶及其已标定的配套工具张拉；测量钢束伸长量的钢直尺及施工联系用对讲机也应备齐。（6）、张拉施工前应根据施工现场实际情况搭设简易、安全、实用的作业平台。平台面积需满足施工要求，并有足够的安全保障措施。（7）、张拉过程测量钢绞线伸长量的作业人员属高空作业，注意佩戴安全带。纵向钢绞线张拉：1、张拉操作要点安 装 顺 序：安装工作锚安装工作夹片安装限 位板安装千斤顶安装工具锚（1）纵向钢绞线应按顺直方向每根对应穿过锚板孔，使工作锚板紧贴支承板。（2）将夹片用橡皮盘捆住，使夹片沿钢绞线滑移到锚环孔内。（3）夹片装完后，用一内径略大于钢绞线直径，长度约 500mm 的钢管将夹片捅捣整齐并打紧。（4）安装限位板及接长套，将钢绞线穿入油顶，使油顶限位器、锚环、接长套尽量靠拢并对位。（5）在油顶的后面安装一工具锚及夹片，为使工具锚好退下，可在工具锚上涂油或在夹片上打腊。（6）用小锤轻敲工具锚的夹片，以防滑丝。（7）调整顶、锚成一条直线，并与孔道方向一致。2、操作要点：a、安装工作锚：使锚板与锚垫板尽可能安装在同一轴线上。安装钢束前要检查锚垫板喇叭口内有无水泥浆，必须清理干净；如波纹管插入喇叭口内，要把波纹管拆至喇叭入口根处。检查锚垫板与锚板接触部位是否干净、平整，用砂布等擦除浮锈与其它杂物。b、安装工作夹片：装夹片前检查锚板的锚孔和夹片是否干净，应擦除...
