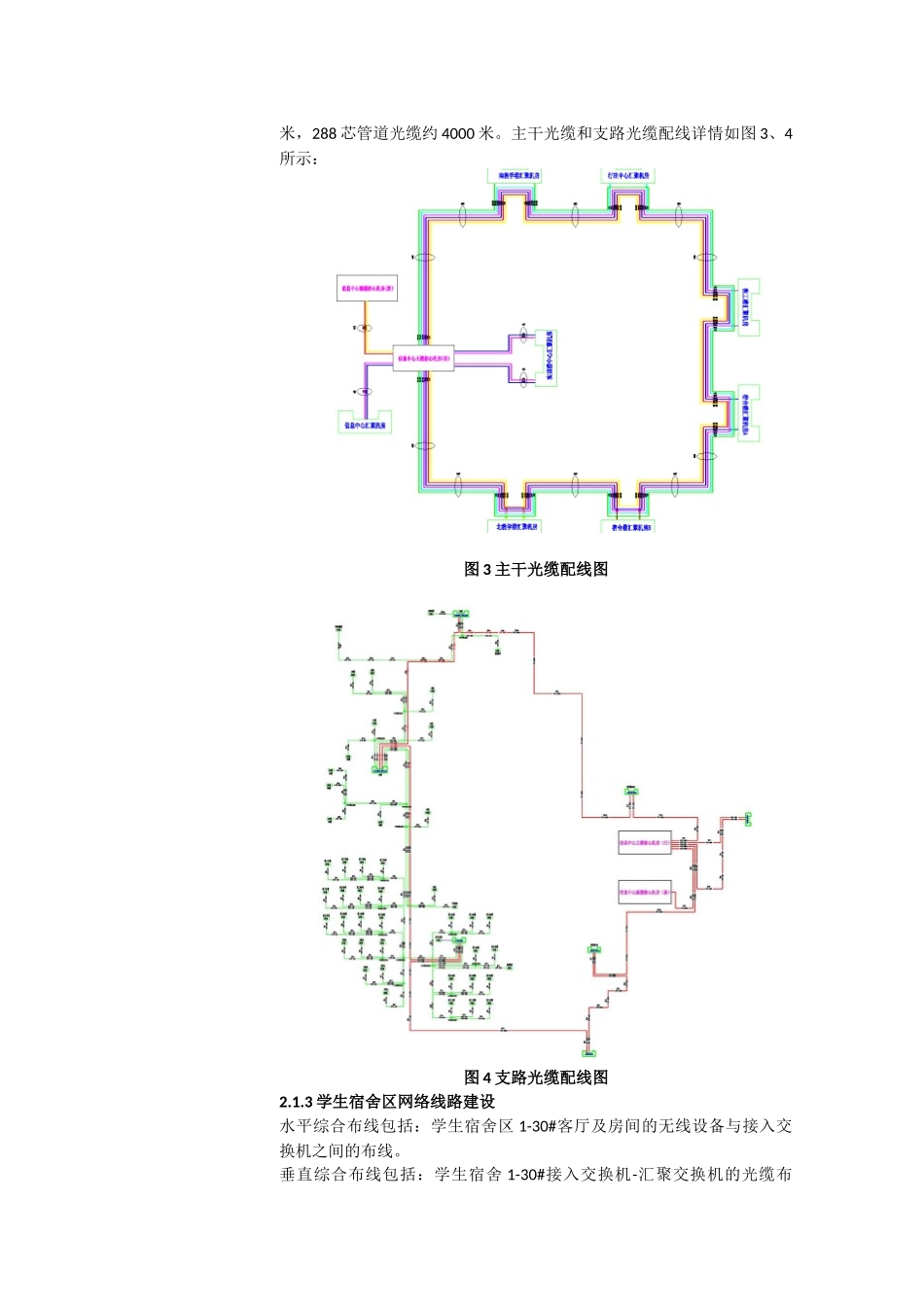

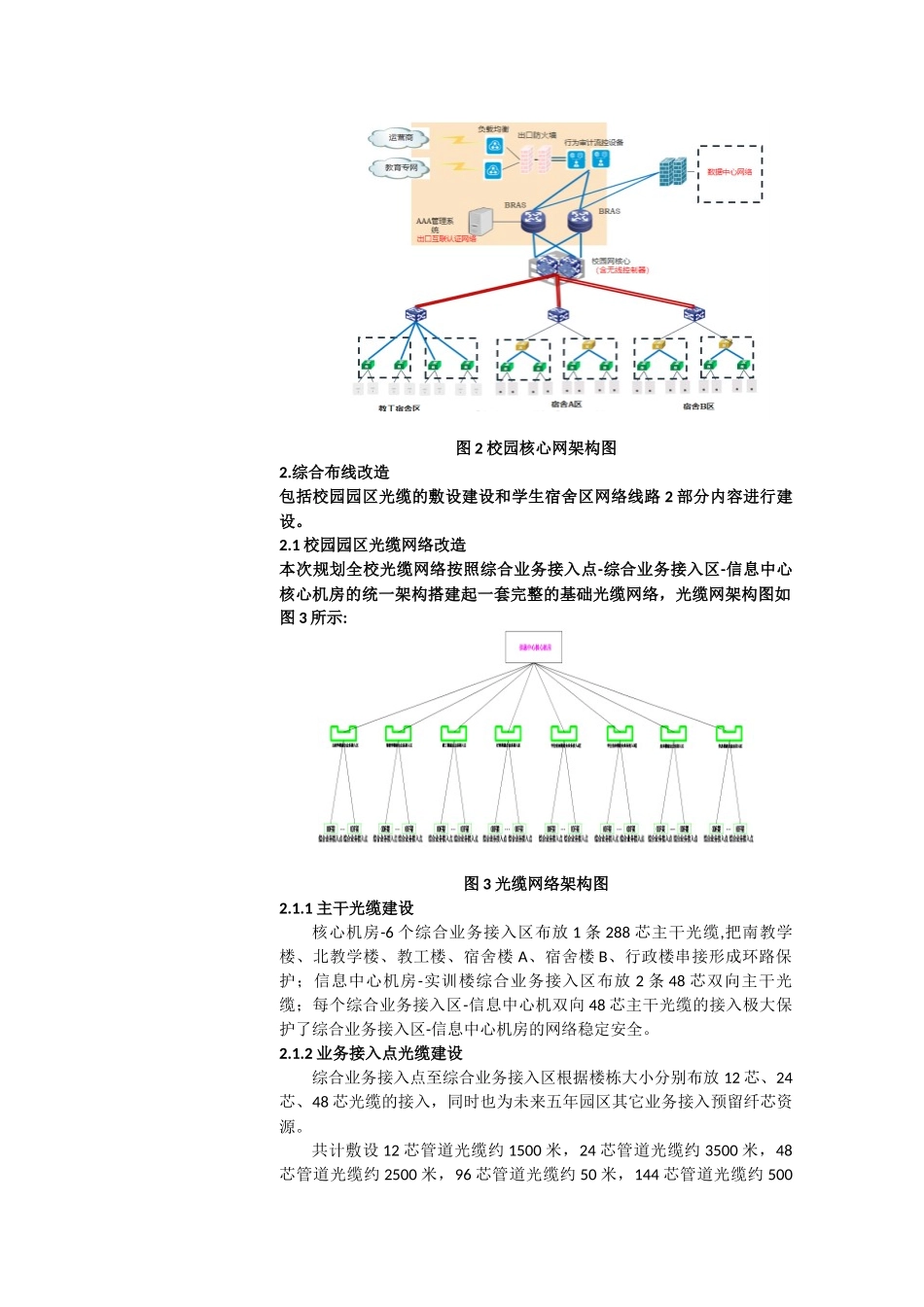

附表一：校园全光骨干网络设备与软件参数性质序号具体技术(参数)要求1一、项目建设内容：本次全光骨干网络建设采用整体规划、分步实施原则对全校网络进行整体规划改造，包含骨干光纤建设、骨干核心网络设备建设、生活区线路建设。整体规划建设本着可靠性、可管理、可信任、可扩展以及经济性原则，基于最新的技术手段以及成熟的解决方案，搭建一套技术领先、运维简便、总体拥有成本经济性的一套网络。经过前期调研，采购人整体可以基于地理位置以及业务需求进行区域划分，整体划分为学生宿舍 A/B 区、教职工宿舍区、南校区、北校区实训楼接入区、行政楼接入区以及信息中心大楼，具体分布如下图 1：本次项目计划修建主干管道约 3697 米，包含直通人孔 39 孔、三通人口34 孔、四通人孔 8 孔；修建支路管道约 3890 米，包含小号手孔 9 孔、中号手孔 49 孔、大号手孔 52 孔。详见基建部分内容（以采购人最终提供为准）。图 1 综合业务接入区平面图1.核心层网络规划在校园网核心区部署 2 台核心路由器（BRAS）设备，作为采购人全校网络核心节点和总枢纽。在校园网业务网络，部署 2 台高端框式交换机作为校园网核心，其高性能的转发能力，以及扩展能力（25G、40G、100G，以及安全板卡），能持续满足校园网规模的提升和智慧校园的业务发展。在核心层部署网络认证计费管理平台系统，对整个校园的用户提供无感知认证计费，兼容采购人的业务系统，提升校园全场景体验。数据中心建设全新交换设备，为日后资源扩容准备。核心网架构图如图 2 所示：图 2 校园核心网架构图2.综合布线改造包括校园园区光缆的敷设建设和学生宿舍区网络线路 2 部分内容进行建设。2.1 校园园区光缆网络改造本次规划全校光缆网络按照综合业务接入点-综合业务接入区-信息中心核心机房的统一架构搭建起一套完整的基础光缆网络，光缆网架构图如图 3 所示:图 3 光缆网络架构图2.1.1 主干光缆建设核心机房-6 个综合业务接入区布放 1 条 288 芯主干光缆,把南教学楼、北教学楼、教工楼、宿舍楼 A、宿舍楼 B、行政楼串接形成环路保护；信息中心机房-实训楼综合业务接入区布放 2 条 48 芯双向主干光缆；每个综合业务接入区-信息中心机双向 48 芯主干光缆的接入极大保护了综合业务接入区-信息中心机房的网络稳定安全。2.1.2 业务接入点光缆建设综合业务接入点至综合业务接入区根据楼栋大小分别布放 12 芯、24芯、48 芯光缆的接入，同时也为...
