塑胶产品结构设计规范VIP免费

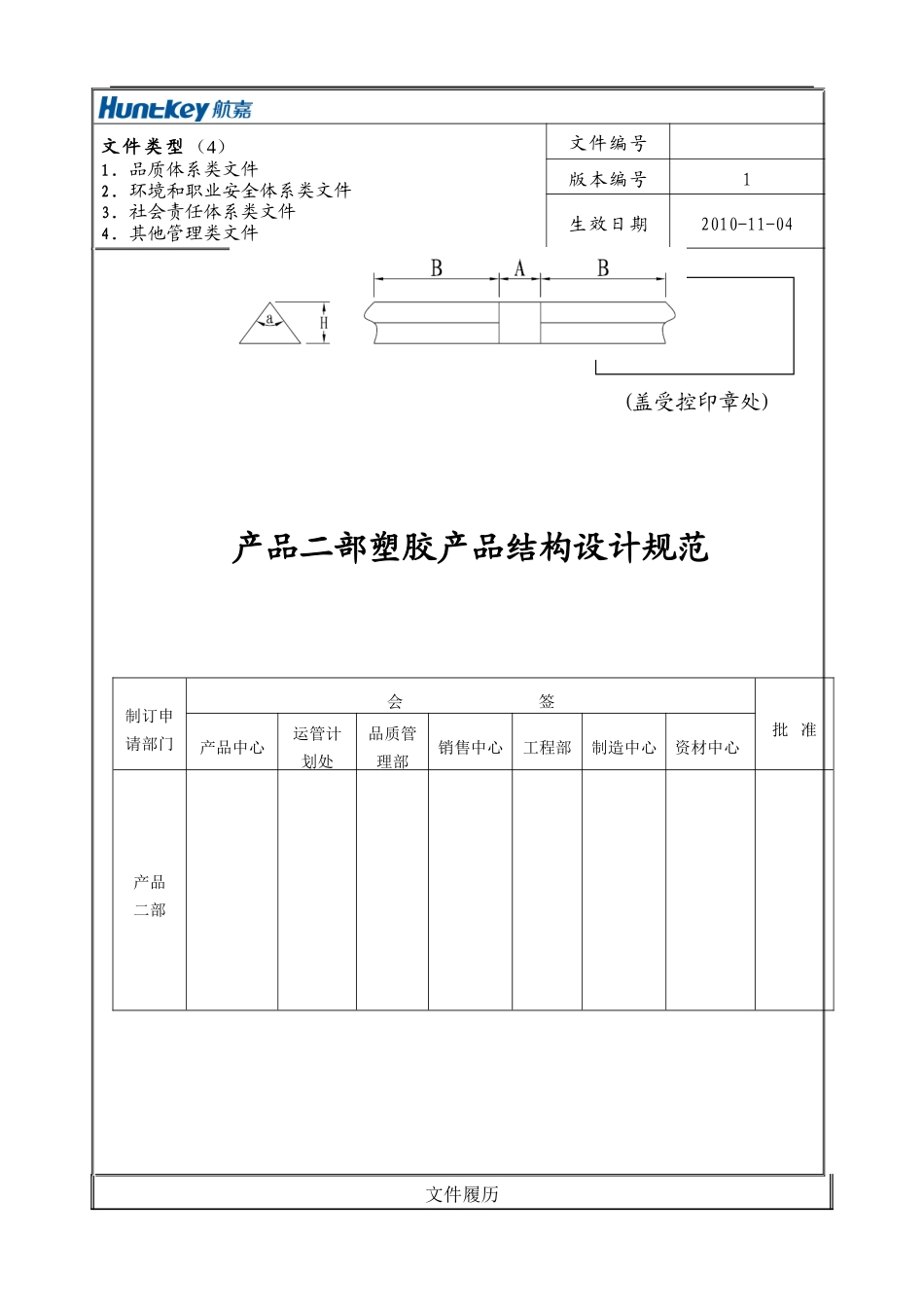

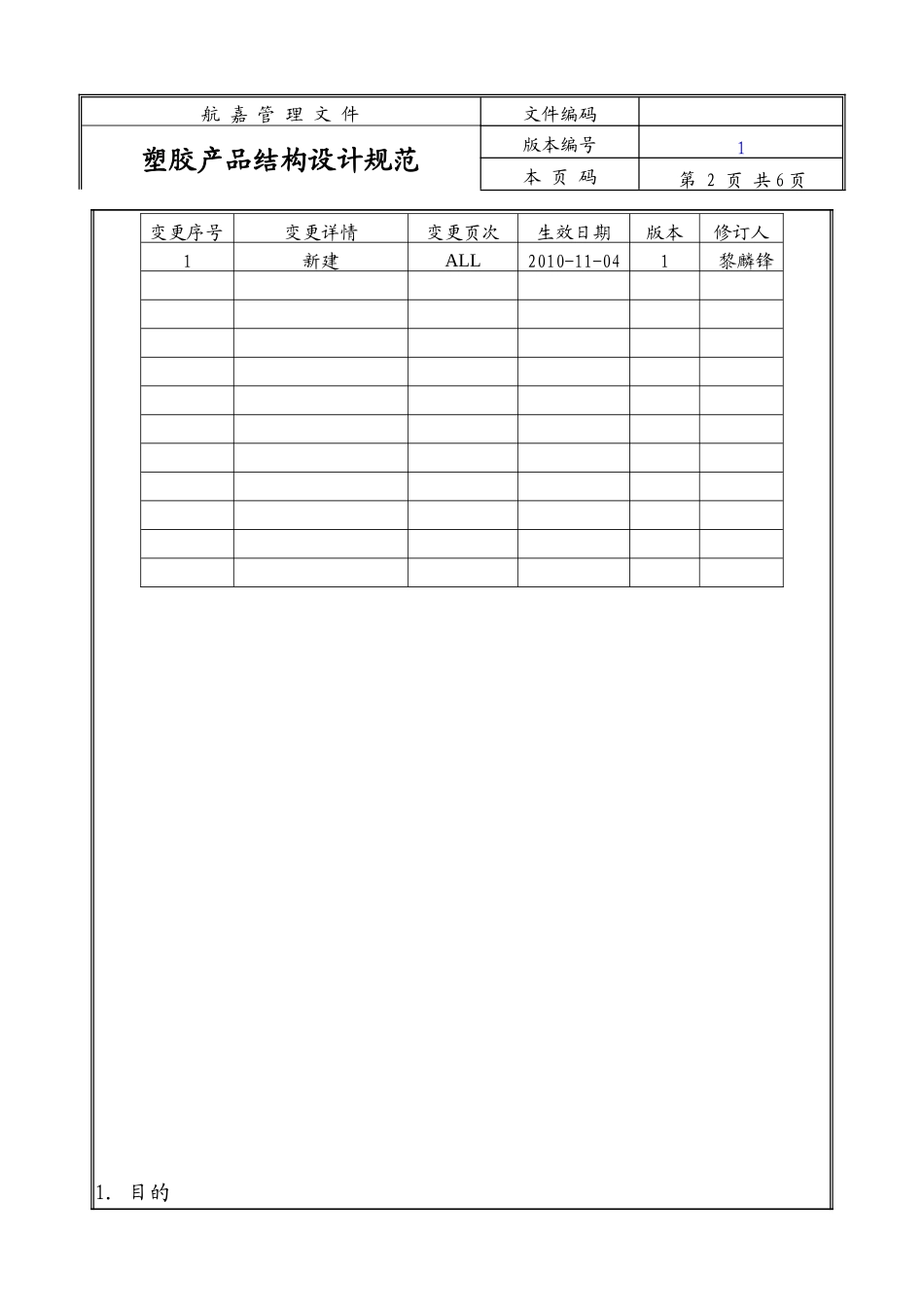

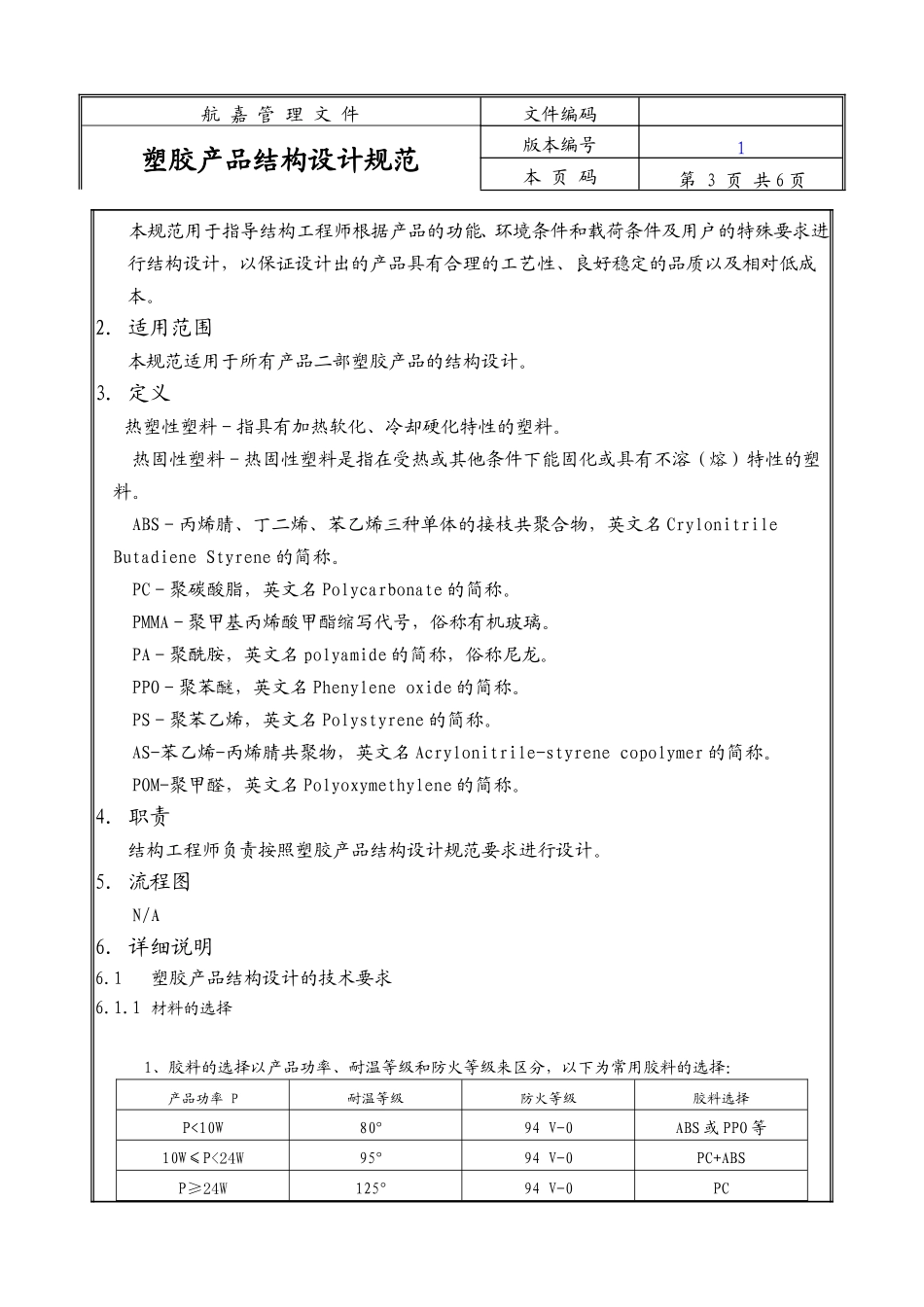

8.文 件 类 型 （4）1 . 品质体系类文件2 . 环境和职业安全体系类文件3 . 社会责任体系类文件4 . 其他管理类文件文件编号版本编号1生效日期2010-11-04文件履历(盖受控印章处)产品二部塑胶产品结构设计规范制订申请部门会 签批 准产品中心运管计划处品质管理部销售中心工程部制造中心资材中心产品二部航 嘉 管 理 文 件文件编码塑胶产品结构设计规范版本编号1本 页 码第 2 页 共 6 页变更序号变更详情变更页次生效日期版本修订人1新建ALL2010-11-041黎麟锋1. 目的航 嘉 管 理 文 件文件编码塑胶产品结构设计规范版本编号1本 页 码第 3 页 共 6 页 本规范用于指导结构工程师根据产品的功能、环境条件和载荷条件及用户的特殊要求进行结构设计，以保证设计出的产品具有合理的工艺性、良好稳定的品质以及相对低成本。2. 适用范围 本规范适用于所有产品二部塑胶产品的结构设计。3. 定义 热塑性塑料－指具有加热软化、冷却硬化特性的塑料。 热固性塑料－热固性塑料是指在受热或其他条件下能固化或具有不溶（熔）特性的塑料。 ABS－丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合物，英文名 Crylonitrile Butadiene Styrene 的简称。 PC－聚碳酸脂，英文名 Polycarbonate 的简称。 PMMA－聚甲基丙烯酸甲酯缩写代号，俗称有机玻璃。 PA－聚酰胺，英文名 polyamide 的简称，俗称尼龙。 PPO－聚苯醚，英文名 Phenylene oxide 的简称。 PS－聚苯乙烯，英文名 Polystyrene 的简称。 AS-苯乙烯-丙烯腈共聚物，英文名 Acrylonitrile-styrene copolymer 的简称。 POM-聚甲醛，英文名 Polyoxymethylene 的简称。4. 职责 结构工程师负责按照塑胶产品结构设计规范要求进行设计。5. 流程图N/A6. 详细说明 6.1 塑胶产品结构设计的技术要求6.1.1 材料的选择 1、胶料的选择以产品功率、耐温等级和防火等级来区分，以下为常用胶料的选择：产品功率 P耐温等级防火等级胶料选择P<10W80°94 V-0ABS 或 PPO 等10W≤P<24W95°94 V-0PC+ABSP≥24W125°94 V-0PC航 嘉 管 理 文 件文件编码塑胶产品结构设计规范版本编号1本 页 码第 4 页 共 6 页 2、所选择的胶料应通过阻燃测试、球压测试和灼热丝燃烧测试和跌落测试：表 6.1.1-1 阻燃等级评定V-0V-1V-2每个独立的样品余焰时间,t1 或 t2≦10S≦30S≦30S对任意处理组五个样品的总余焰时间，t1+t2≦50S≦250S≦250S在第二次火...
