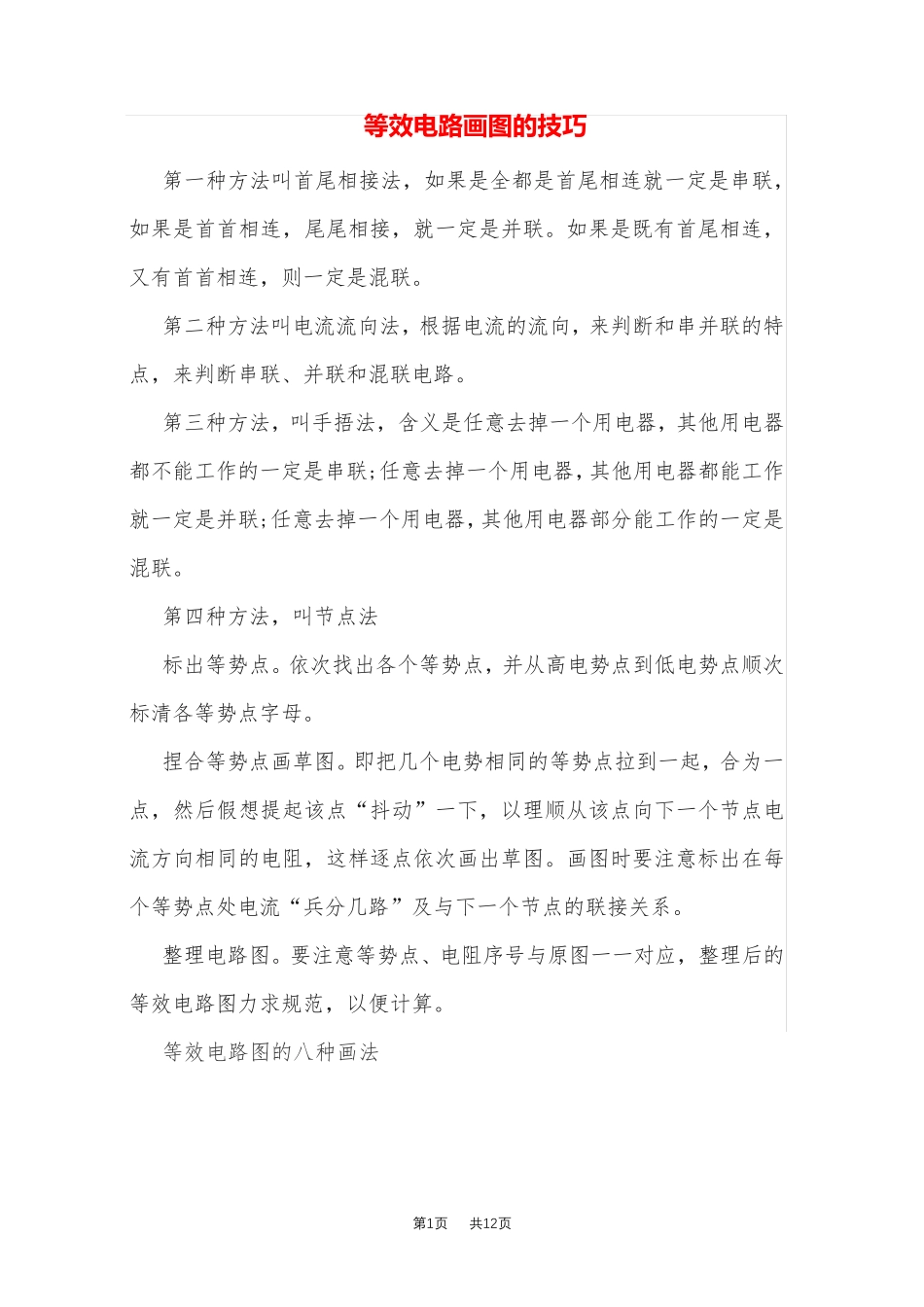

第1页 共12页 等 效 电 路 画 图的 技 巧 第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。 第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。 第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。 第四种方法，叫节点法 标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。 捏合等势点画草图。即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。 整理电路图。要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。 等效电路图的八种画法 第2页 共12页 1、先根据实物图中元件的直接位置画出等效电路图，然后再根据这个电路图画出另一个更规范的电路图。如果还看不出来，就再画，最后就会规范出一个标准的电路图。 2、对于不规范的电路图，可利用“移点”或“移线”的方法变为规范的电路图。如图所示：将图一中的L3 左端接a 点的导线移至接c 点，而右端接b 点的导线移至接d 点，成为图二的形状，就可看出这三盏为是并联的。 注：移点或移线时，只能沿着导线移动，不能“越位”移动(即不能跨越电路元件移动)。 3、电路中，如果电容器两端的电压不变，则视为开路 4、元件的等效处理，理想电压表--开路、理想电流表--短路。 5、电流流向分析法：从电源一极出法，依次画出电流的分合情况。 注意：有分的情况，要画完一路再开始第二路，不要遗漏。一般先画干路，再画支路。 6、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。 7、弄清结构后，再分析各电表测量的是什么元件的电流或电压。 8、节点电压法。 等效电路 作用原理 第3页 共12页 1、先根据实物图中元件的直接位置画出等效电路图，然后再根据这个电路图画出另一个更规范的电路图。如果还看不出来，就再画，最后就...
