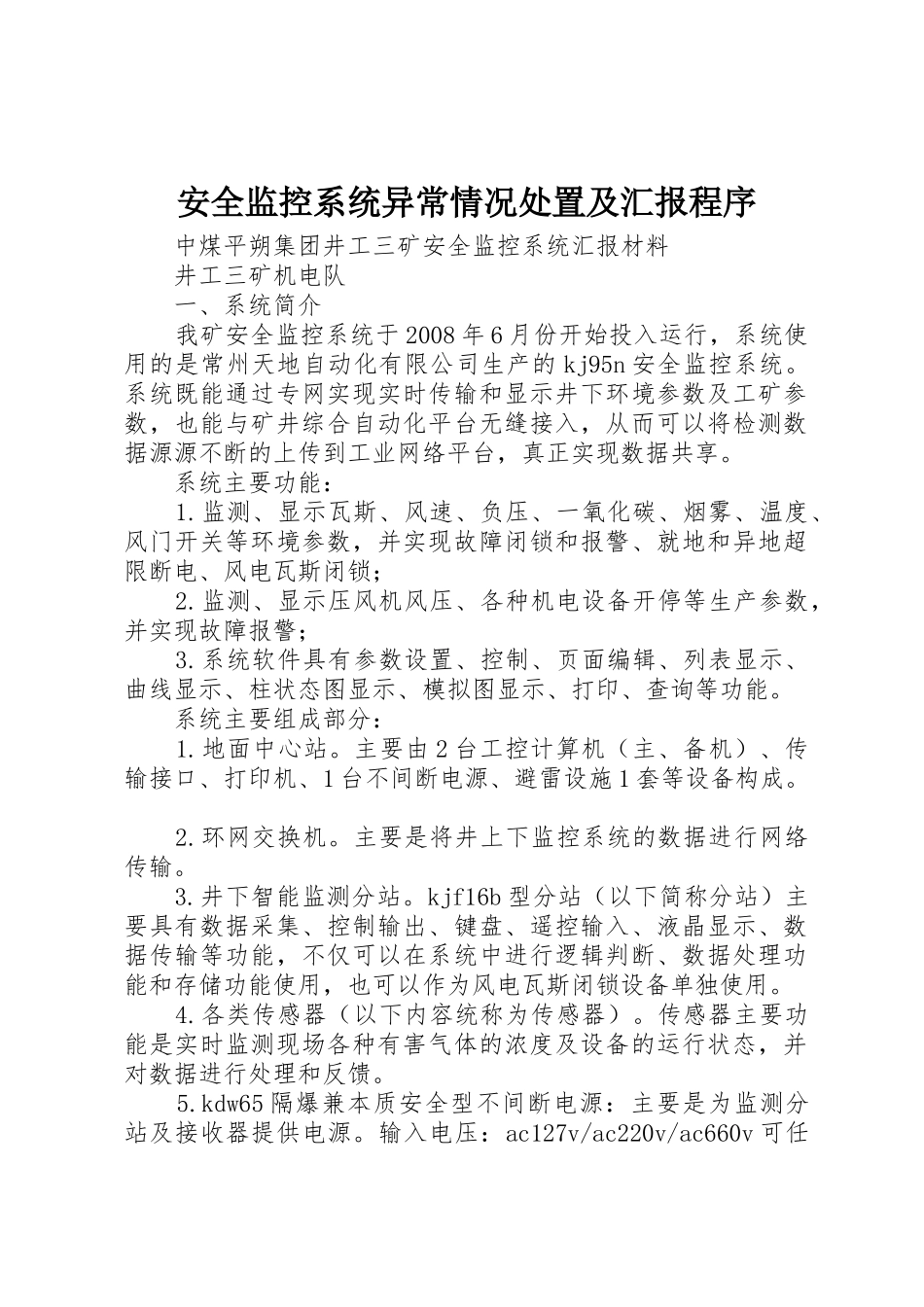

安全监控系统异常情况处置及汇报程序 中煤平朔集团井工三矿安全监控系统汇报材料 井工三矿机电队 一、系统简介 我矿安全监控系统于 2008 年 6 月份开始投入运行，系统使用的是常州天地自动化有限公司生产的 kj95n 安全监控系统。系统既能通过专网实现实时传输和显示井下环境参数及工矿参数，也能与矿井综合自动化平台无缝接入，从而可以将检测数据源源不断的上传到工业网络平台，真正实现数据共享。 系统主要功能： 1.监测、显示瓦斯、风速、负压、一氧化碳、烟雾、温度、风门开关等环境参数，并实现故障闭锁和报警、就地和异地超限断电、风电瓦斯闭锁； 2.监测、显示压风机风压、各种机电设备开停等生产参数，并实现故障报警； 3.系统软件具有参数设置、控制、页面编辑、列表显示、曲线显示、柱状态图显示、模拟图显示、打印、查询等功能。 系统主要组成部分： 1.地面中心站。主要由 2 台工控计算机（主、备机）、传输接口、打印机、1 台不间断电源、避雷设施 1 套等设备构成。 2.环网交换机。主要是将井上下监控系统的数据进行网络传输。 3.井下智能监测分站。kjf16b 型分站（以下简称分站）主要具有数据采集、控制输出、键盘、遥控输入、液晶显示、数据传输等功能，不仅可以在系统中进行逻辑判断、数据处理功能和存储功能使用，也可以作为风电瓦斯闭锁设备单独使用。 4.各类传感器（以下内容统称为传感器）。传感器主要功能是实时监测现场各种有害气体的浓度及设备的运行状态，并对数据进行处理和反馈。 5.kdw65 隔爆兼本质安全型不间断电源：主要是为监测分站及接收器提供电源。输入电压：ac127v/ac220v/ac660v 可任选其一。输出电压：18v、1a。供电时间：交流停电时，输出额定电流条件下，电池供电时间不小于 4 小时。 二、安全监控系统现状 目前，我矿 5 个掘进工作面、2 个采煤工作面及矿井各相关地点共设置监测分站 29 台，各类传感器 240 台。各类传感器信号通过监控分站集成起来组成矿井安全监控系统。监控机房和调度室可调取任一监测地点实时数据，从而为各级领导及时了解生产情况、处理偶发事件提供了很大的信息帮助。 附： 1.安全监控系统监测分站安装地点明细表 -12-
