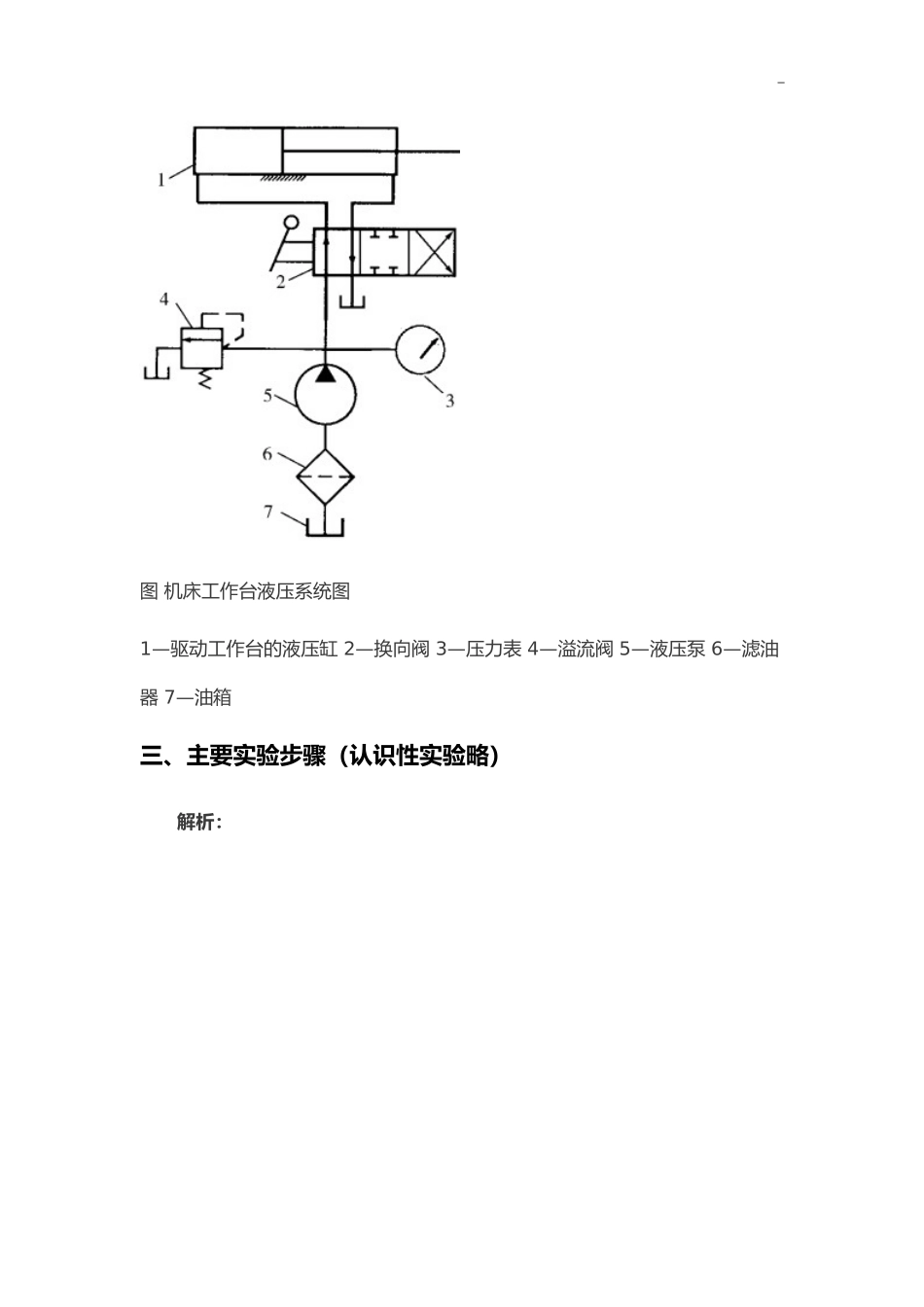

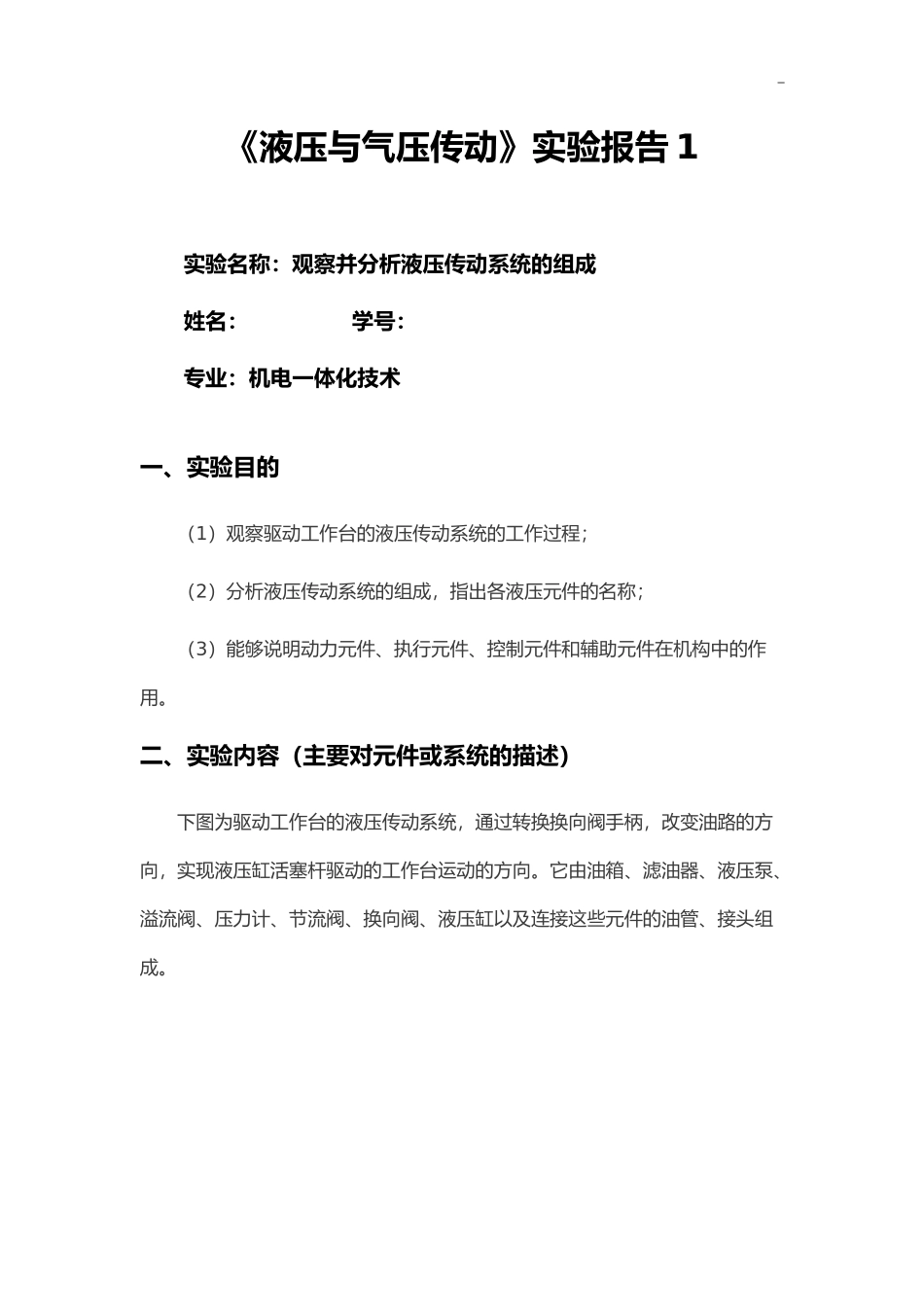

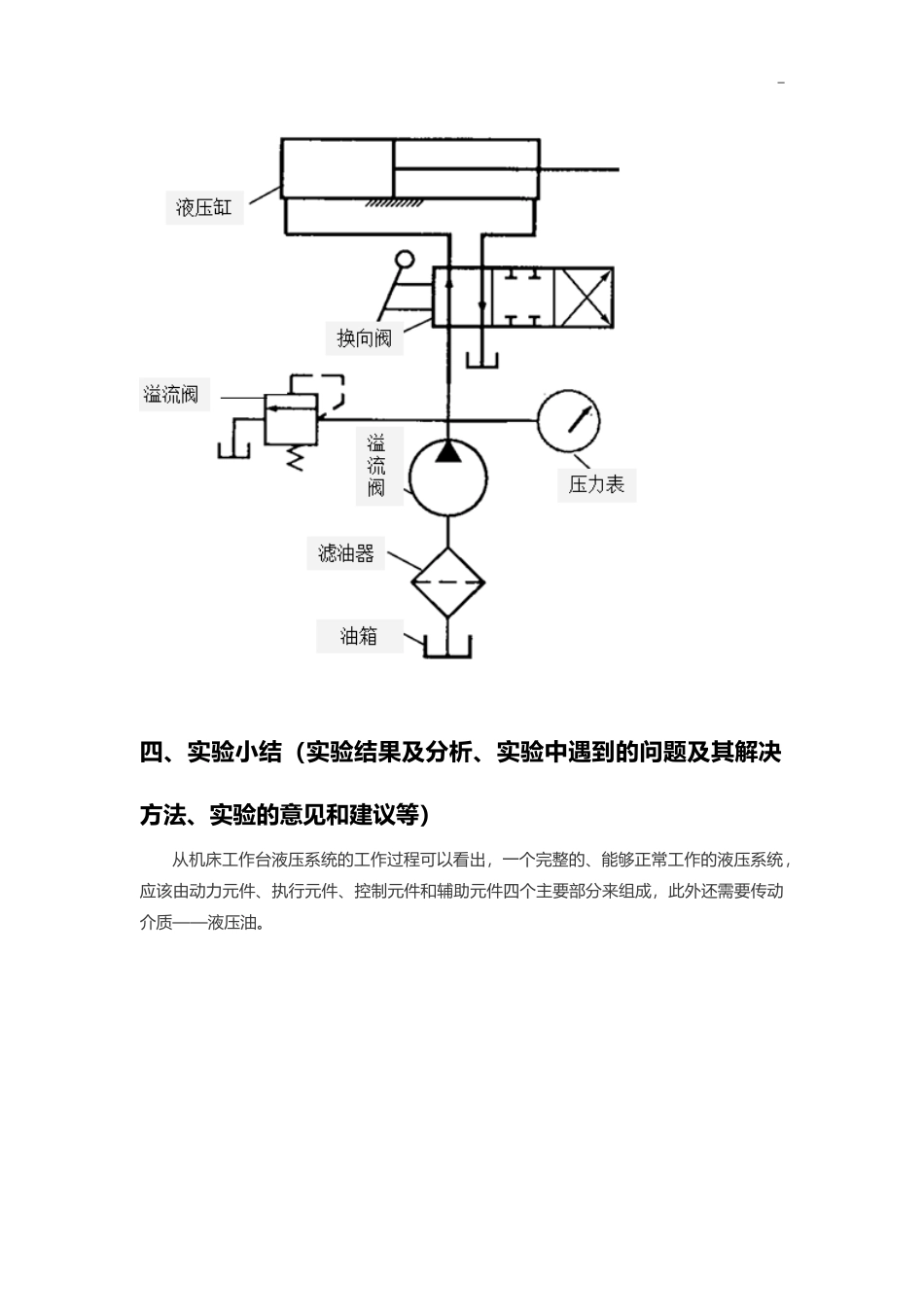

_《液压与气压传动》实验报告 1实验名称：观察并分析液压传动系统的组成姓名： 学号：专业：机电一体化技术 一、实验目的（1）观察驱动工作台的液压传动系统的工作过程；（2）分析液压传动系统的组成，指出各液压元件的名称；（3）能够说明动力元件、执行元件、控制元件和辅助元件在机构中的作用。二、实验内容（主要对元件或系统的描述）下图为驱动工作台的液压传动系统，通过转换换向阀手柄，改变油路的方向，实现液压缸活塞杆驱动的工作台运动的方向。它由油箱、滤油器、液压泵、溢流阀、压力计、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。 _图 机床工作台液压系统图1—驱动工作台的液压缸 2—换向阀 3—压力表 4—溢流阀 5—液压泵 6—滤油器 7—油箱三、主要实验步骤（认识性实验略）解析： _四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由动力元件、执行元件、控制元件和辅助元件四个主要部分来组成，此外还需要传动介质——液压油。 _《液压与气压传动》实验报告 2实验名称：齿轮泵结构拆装实验姓 名： 学号：专 业：机电一体化技术一、实验目的（1）正确选取拆装工具；（2）齿轮泵主要零件分析；（3）掌握齿轮泵的拆卸步骤；（4）掌握齿轮泵的组装步骤。二、实验内容（主要对元件或系统的描述）掌握外啮合齿轮泵的结构和工作原理，进而正确地进行实验操作。三、主要实验步骤（认识性实验略）1.按次序选择不同的元件，拆卸齿轮泵。（1）切断电动机电源，并在电气控制箱上打好“设备检修，严禁合闸”的警告牌。 _（2）旋开排出口上的螺塞，将管系及泵内的油液放出，然后拆下吸、排管路。（3）用内六角扳手将输出轴侧的端盖螺丝拧松，并取出螺丝。（4）沿端盖与本体的结合面处将端盖撬松，将端盖板拆下。（5）将主、从动齿轮取出。2.按次序选择不同的元件，组装齿轮泵。（1）将啮合良好的主、从动齿轮两轴装入左侧（非输出轴侧）端盖的轴承中，切不可装反。（2）上右侧端盖，上紧螺丝，拧紧时应边拧边转动主动轴，并对称拧紧,以保证端面间隙均匀一致。（3）装复联轴节,将电动机装好,对好联轴节,调整同轴度,保证转动灵活。（4）泵与吸排管系接妥。四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）1.齿轮泵的拆装注意事项： _（1）掌握齿轮泵的...
