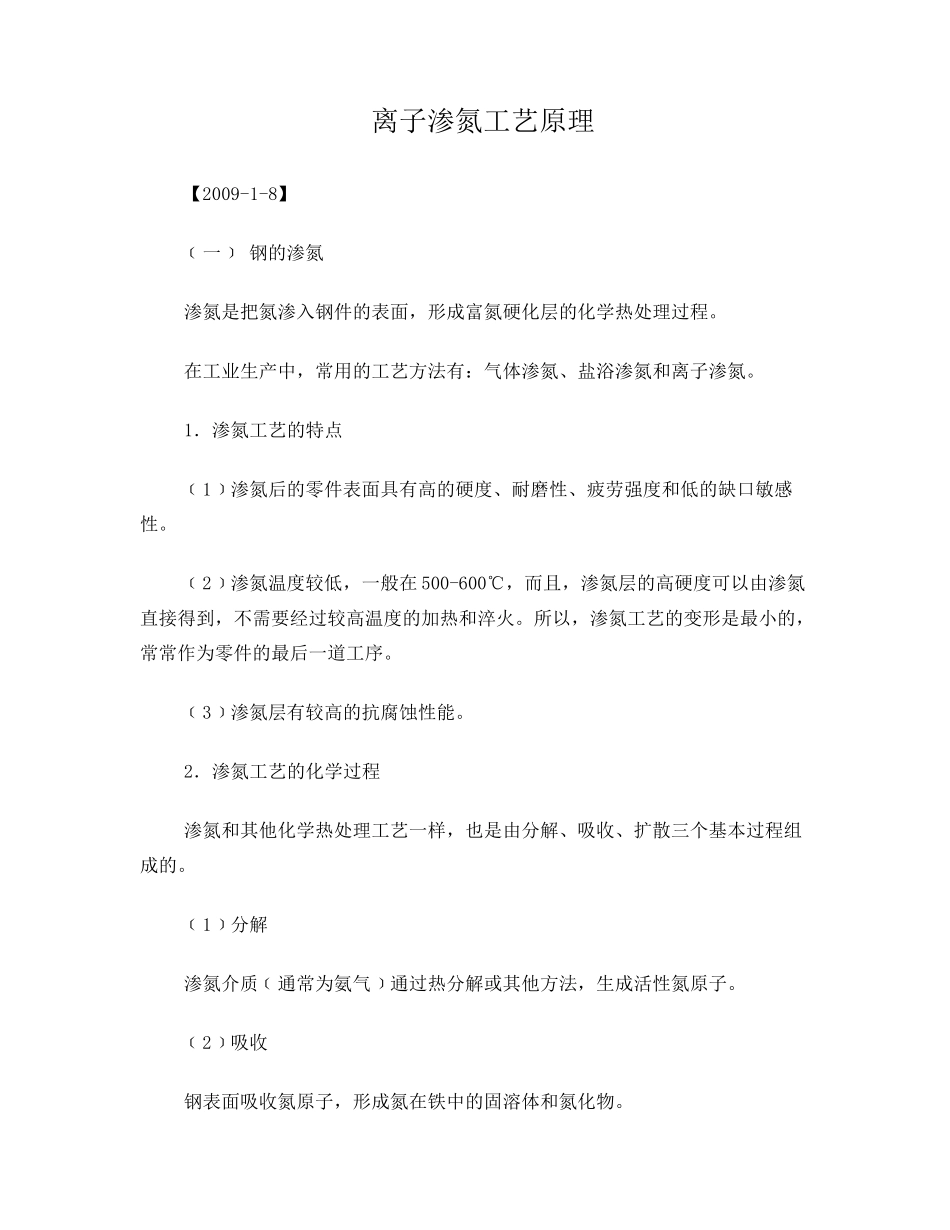

离子渗氮工艺原理_第1页
1/17

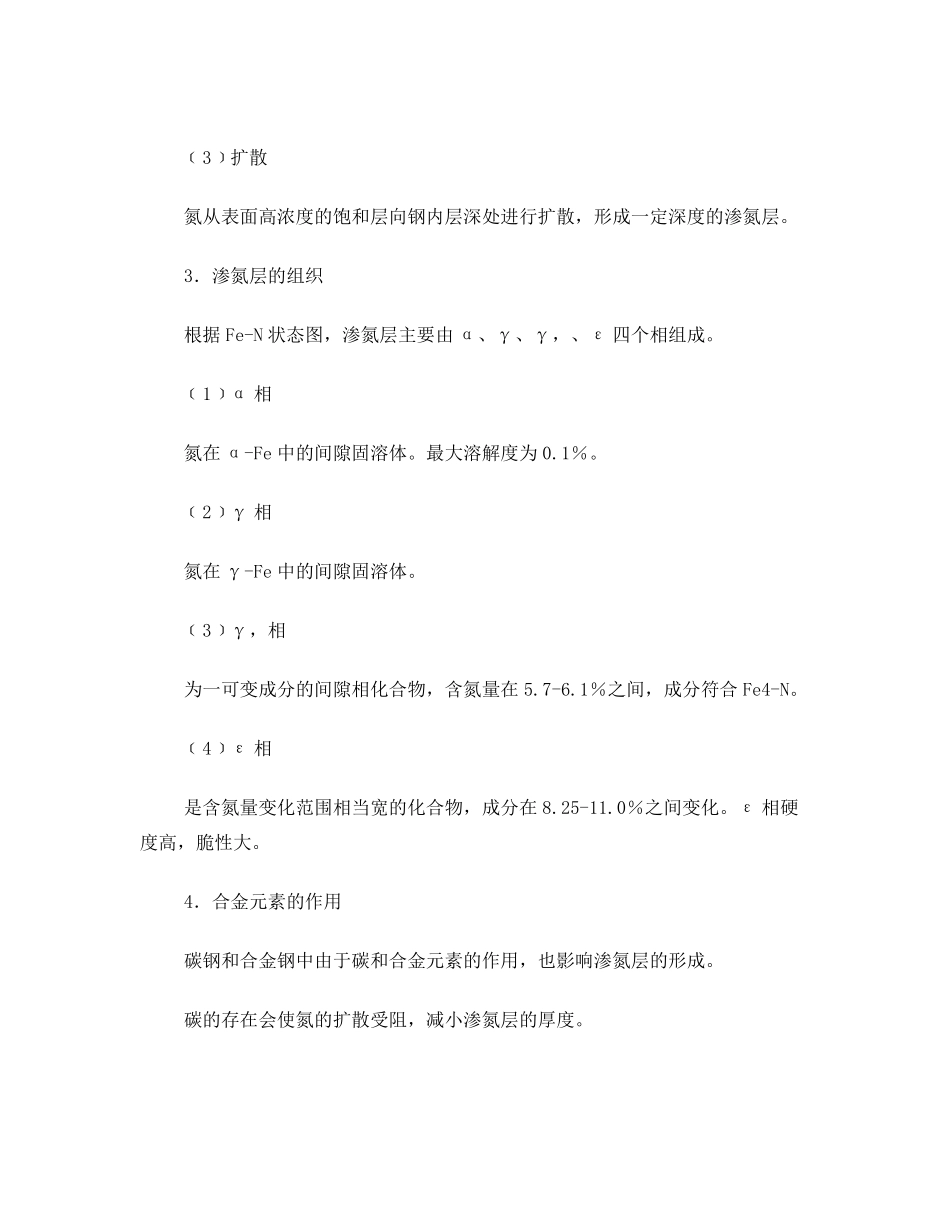

离子渗氮工艺原理_第2页
2/17

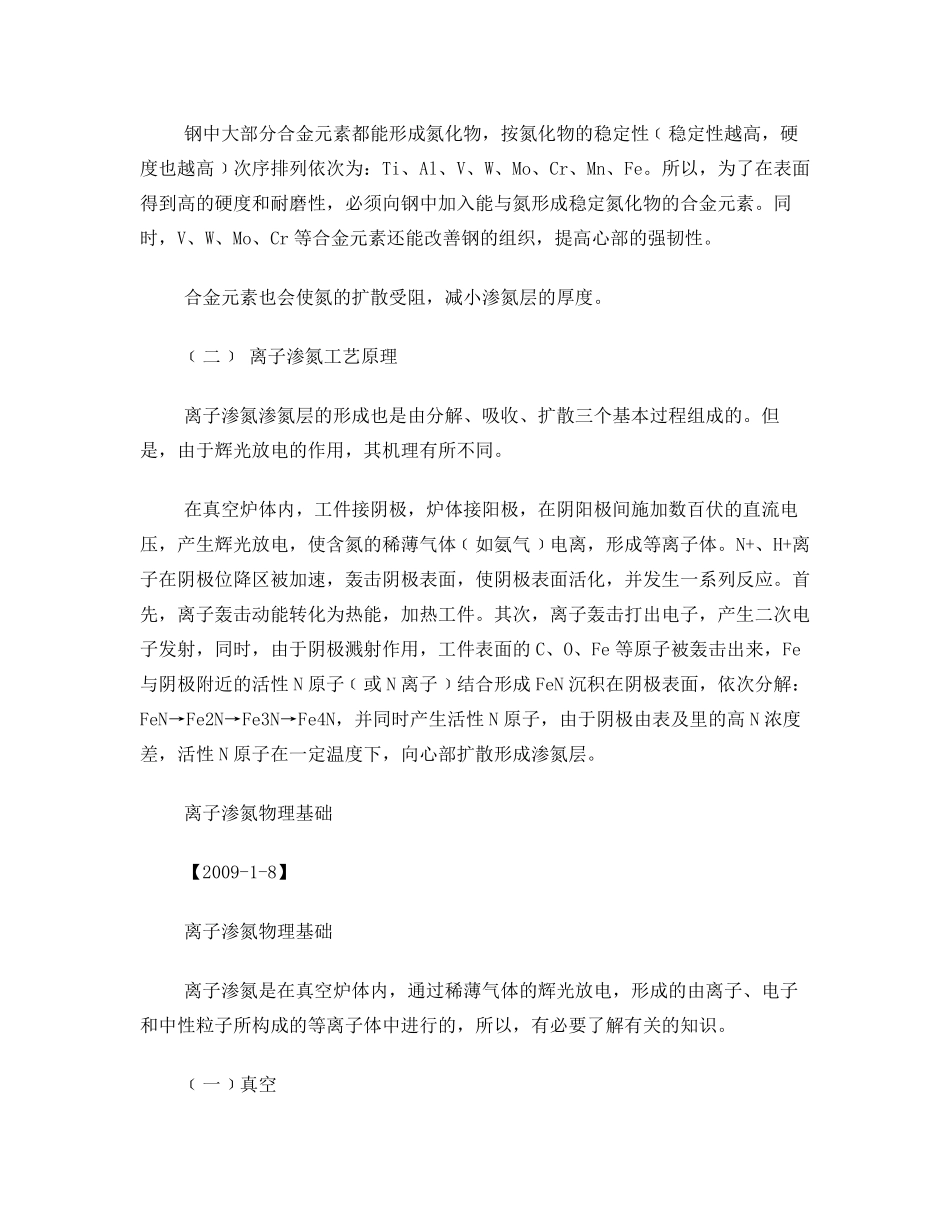

离子渗氮工艺原理_第3页
3/17
离子渗氮工艺原理 【2009-1-8】 ﹝一﹞ 钢的渗氮 渗氮是把氮渗入钢件的表面,形成富氮硬化层的化学热处理过程。 在工业生产中,常用的工艺方法有:气体渗氮、盐浴渗氮和离子渗氮。 1.渗氮工艺的特点 ﹝1﹞渗氮后的零件表面具有高的硬度、耐磨性、疲劳强度和低的缺口敏感性。 ﹝2﹞渗氮温度较低,一般在500-600℃,而且,渗氮层的高硬度可以由渗氮直接得到,不需要经过较高温度的加热和淬火。所以,渗氮工艺的变形是最小的,常常作为零件的最后一道工序。 ﹝3﹞渗氮层有较高的抗腐蚀性能。 2.渗氮工艺的化学过程 渗氮和其他化学热处理工艺一样,也是由分解、吸收、扩散三个基本过程组成的。 ﹝1﹞分解 渗氮介质﹝通常为氨气﹞通过热分解或其他方法,生成活性氮原子。 ﹝2﹞吸收 钢表面吸收氮原子,形成氮在铁中的固溶体和氮化物。 ﹝3﹞扩散 氮从表面高浓度的饱和层向钢内层深处进行扩散,形成一定深度的渗氮层。 3.渗氮层的组织 根据Fe-N 状态图,渗氮层主要由α、γ、γ,、ε四个相组成。 ﹝1﹞α 相 氮在α-Fe 中的间隙固溶体。最大溶解度为0.1%。 ﹝2﹞γ相 氮在γ-Fe 中的间隙固溶体。 ﹝3﹞γ,相 为一可变成分的间隙相化合物,含氮量在5.7-6.1%之间,成分符合Fe4-N。 ﹝4﹞ε相 是含氮量变化范围相当宽的化合物,成分在8.25-11.0%之间变化。ε相硬度高,脆性大。 4.合金元素的作用 碳钢和合金钢中由于碳和合金元素的作用,也影响渗氮层的形成。 碳的存在会使氮的扩散受阻,减小渗氮层的厚度。 钢中大部分合金元素都能形成氮化物,按氮化物的稳定性﹝稳定性越高,硬度也越高﹞次序排列依次为:Ti、Al、V、W、Mo、Cr、Mn、Fe。所以,为了在表面得到高的硬度和耐磨性,必须向钢中加入能与氮形成稳定氮化物的合金元素。同时,V、W、Mo、Cr 等合金元素还能改善钢的组织,提高心部的强韧性。 合金元素也会使氮的扩散受阻,减小渗氮层的厚度。 ﹝二﹞ 离子渗氮工艺原理 离子渗氮渗氮层的形成也是由分解、吸收、扩散三个基本过程组成的。但是,由于辉光放电的作用,其机理有所不同。 在真空炉体内,工件接阴极,炉体接阳极,在阴阳极间施加数百伏的直流电压,产生辉光放电,使含氮的稀薄气体﹝如氨气﹞电离,形成等离子体。N+、H+离子在阴极位降区被加速,轰击阴极表面,使阴极表面活化,并发生一系列反应。首先,离子轰击动能转化为热能,加热工件。其次,离子轰击打出电子,产生二次电子发射,同...
