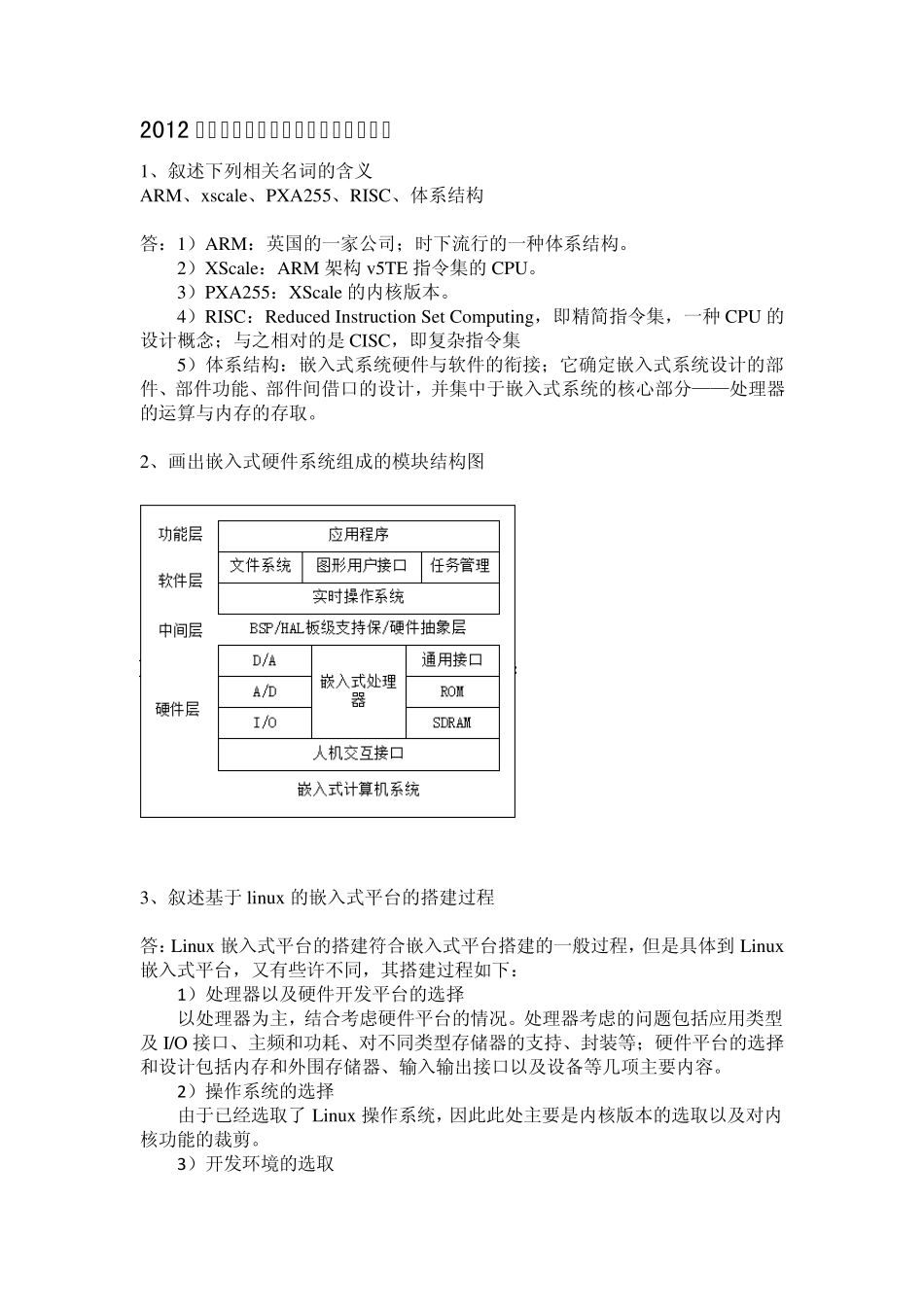

2012 年上学期嵌入式系统设计课程大作业 1、叙述下列相关名词的含义 ARM、x scale、PXA255、RISC、体系结构 答：1）ARM：英国的一家公司；时下流行的一种体系结构。 2）XScale：ARM 架构v 5TE 指令集的CPU。 3）PXA255：XScale 的内核版本。 4）RISC：Redu ced Instru ction Set Compu ting，即精简指令集，一种CPU 的设计概念；与之相对的是CISC，即复杂指令集 5）体系结构：嵌入式系统硬件与软件的衔接；它确定嵌入式系统设计的部件、部件功能、部件间借口的设计，并集中于嵌入式系统的核心部分——处理器的运算与内存的存取。 2、画出嵌入式硬件系统组成的模块结构图 3、叙述基于linu x 的嵌入式平台的搭建过程 答：Linu x 嵌入式平台的搭建符合嵌入式平台搭建的一般过程，但是具体到 Linu x嵌入式平台，又有些许不同，其搭建过程如下： 1）处理器以及硬件开发平台的选择 以处理器为主，结合考虑硬件平台的情况。处理器考虑的问题包括应用类型及 I/O 接口、主频和功耗、对不同类型存储器的支持、封装等；硬件平台的选择和设计包括内存和外围存储器、输入输出接口以及设备等几项主要内容。 2）操作系统的选择 由于已经选取了 Linu x 操作系统，因此此处主要是内核版本的选取以及对内核功能的裁剪。 3）开发环境的选取 即开发工具的选取，主要是指开发软件的选取，比如常用的minicom。 4 ）开发实施 首先，Bootloader 的烧制。目的是对硬件系统基本功能的支持，比如串口通信。其次，内核文件的制作。接下来，内核文件的拷贝。此时，可以通过串口或者网口实施传输，能够大幅度提高传输速度。最后，在主机使用开发软件，完成对硬件系统的开发工作。包括硬件驱动程序、上层的应用程序、系统的集成与调试等。 4、如下为 xscale 处理器的内核框图： 简述内核框图中每个模块的名称及指标。 答：1）Instruction Cache：指令 Cache；大小 32KB，32 路，支持线性锁定 2）Micro-Processor：微处理器；七级流水 3）Data Cache：数据 Cache；最大支持32KB，32 路 4）Data Ram：数据 Ram；最大支持28KB 5）Mini-Data Cache：迷你数据 Cache；大小 2KB，2 路 6）Branch Target Buffer：分支目标缓存；128 入口 7）IMMU/DMMU：指令/数据 存储管理单元；32 路，全相关，支持锁定 8）Fill Buffer：填充缓存；4~8 入口 9）Performance Monitoring：功能显示器 10）Debug：硬件中断...
