排污管道施工设计方案VIP免费

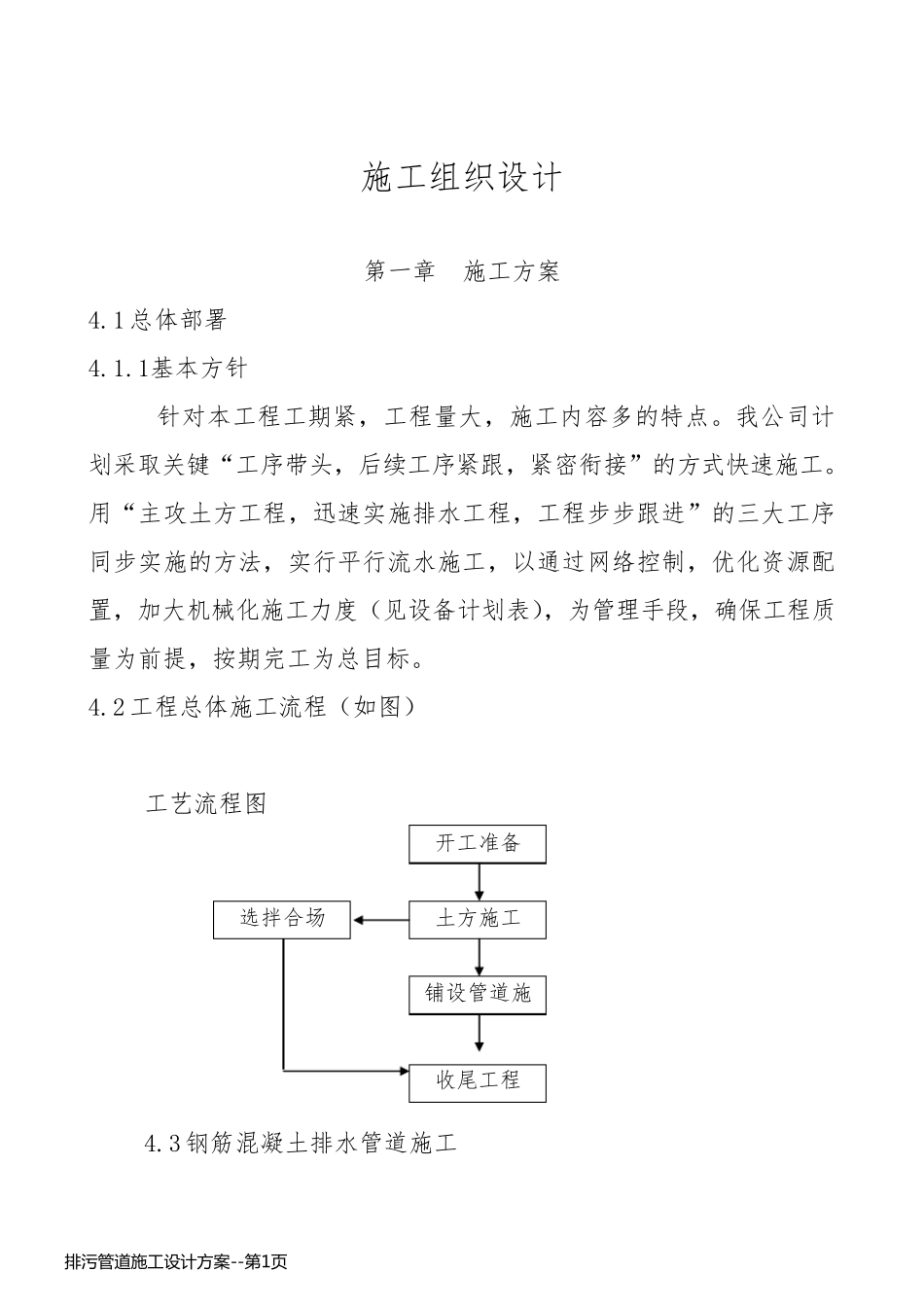

施工组织设计 第一章 施工方案 4.1 总体部署 4.1.1基本方针 针对本工程工期紧，工程量大，施工内容多的特点。我公司计划采取关键“工序带头，后续工序紧跟，紧密衔接”的方式快速施工。用“主攻土方工程，迅速实施排水工程，工程步步跟进”的三大工序同步实施的方法，实行平行流水施工，以通过网络控制，优化资源配置，加大机械化施工力度（见设备计划表），为管理手段，确保工程质量为前提，按期完工为总目标。 4.2 工程总体施工流程（如图） 工艺流程图 4.3 钢筋混凝土排水管道施工 开工准备 选拌合场 土方施工 铺设管道施收尾工程 排 污 管 道 施 工 设 计 方 案 --第 1页排 污 管 道 施 工 设 计 方 案 --第 1页施工流程：开挖沟槽→砼平基（及养生）→管道安装→砼管座→抹带接口→养护→土方回填→砌井→井盖安装。 检查井 水泥砂浆 素灰浆 中介层 检查井 管材 软土地基上管道与检查井的接口处理 4.4 主要方法 1、沟槽土方开挖 a、开工前由测量员校核图纸，以测量控制点和水准点，由测量员根据设计图纸测设管道中线井位及沟槽，开口线注意（留工作面宽度）。在施工过程中，如发现测设的点位被破坏，应及时通知测量员补测。 b、沟槽土方采用 1m3 挖掘机（反铲）开挖进行，土方一侧堆放。 排 污 管 道 施 工 设 计 方 案 --第 2页排 污 管 道 施 工 设 计 方 案 --第 2页c、沟槽土方开挖至距设计槽底标高20cm 左右时，改用人工开挖、检平，严禁超挖人工清底时应先挖排水沟，后清除20cm 余土。 d、沟槽两侧设置30cm ×40cm 的排水沟，并与附近排水系统连通，设置截水沟防止雨水流入沟槽。沟槽底用粒径 4cm 碎石做成盲沟和集水井井深 1m （50cm ×50cm ），布置抽水机明排。 e、开挖时，应测量监控，保证开挖边坡及沟槽尺寸准确。 f、基槽底土若发生超挖或扰动，即将扰动部分清除，并将超挖和清除位置填回碎石或砂砾，并夯实。沟槽挖至设计标高后，迅速复核中线和高程，自检后报监，验槽认可后进行下道工序施工，沟槽不可长期暴露，防止被地下水或雨水浸泡。 2、管道安装 a、排水管垫层基础 按结构尺寸，测量放样确定垫层标高，布置高程桩，按10m 一桩。人工摊铺碎石垫层，挂线找平垫层两边比管基各放宽10cm 。人工夯实做好垫层自检记录。 垫层验收后，进行基础混凝土结构施工，砼模板采 用空 型 模板，混凝土为 C20 ，混凝土汽 车 运 ...
