广州城建职业学院 实训指导书 所属系部：建筑工程管理系 编制人：习玲 编制日期：2011-10-25 修订日期：2012-11-02 课程 名称 建筑...
建筑平立剖面图画法
word完美格式2.2.1 室内平面图图例与平立图绘制平立面制图图例剖切符号剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制...
2.2.1室内平面图图例与平立图绘制平立面制图图例剖切符号剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符...

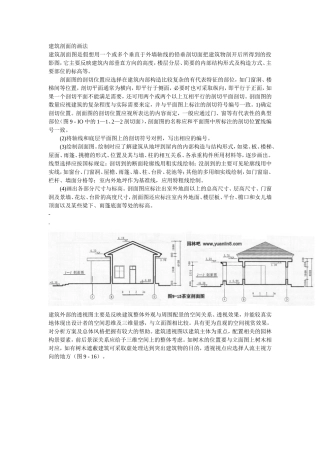

建筑剖面的画法建筑剖面图是假想用一个或多个垂直于外墙轴线的铅垂剖切面把建筑物剖开后所得到的投影图，它主要反映建筑内部垂直方向的高度...
