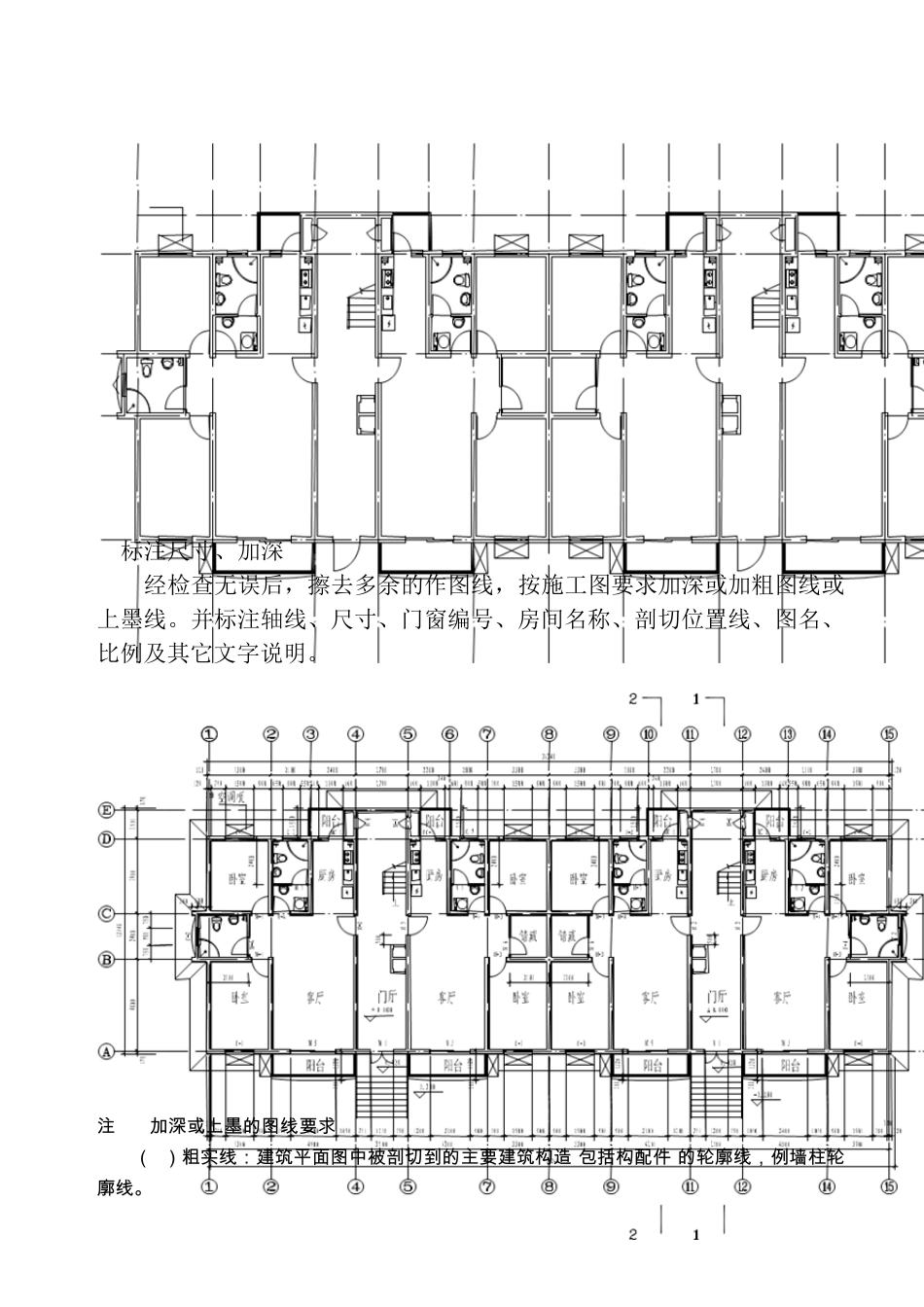

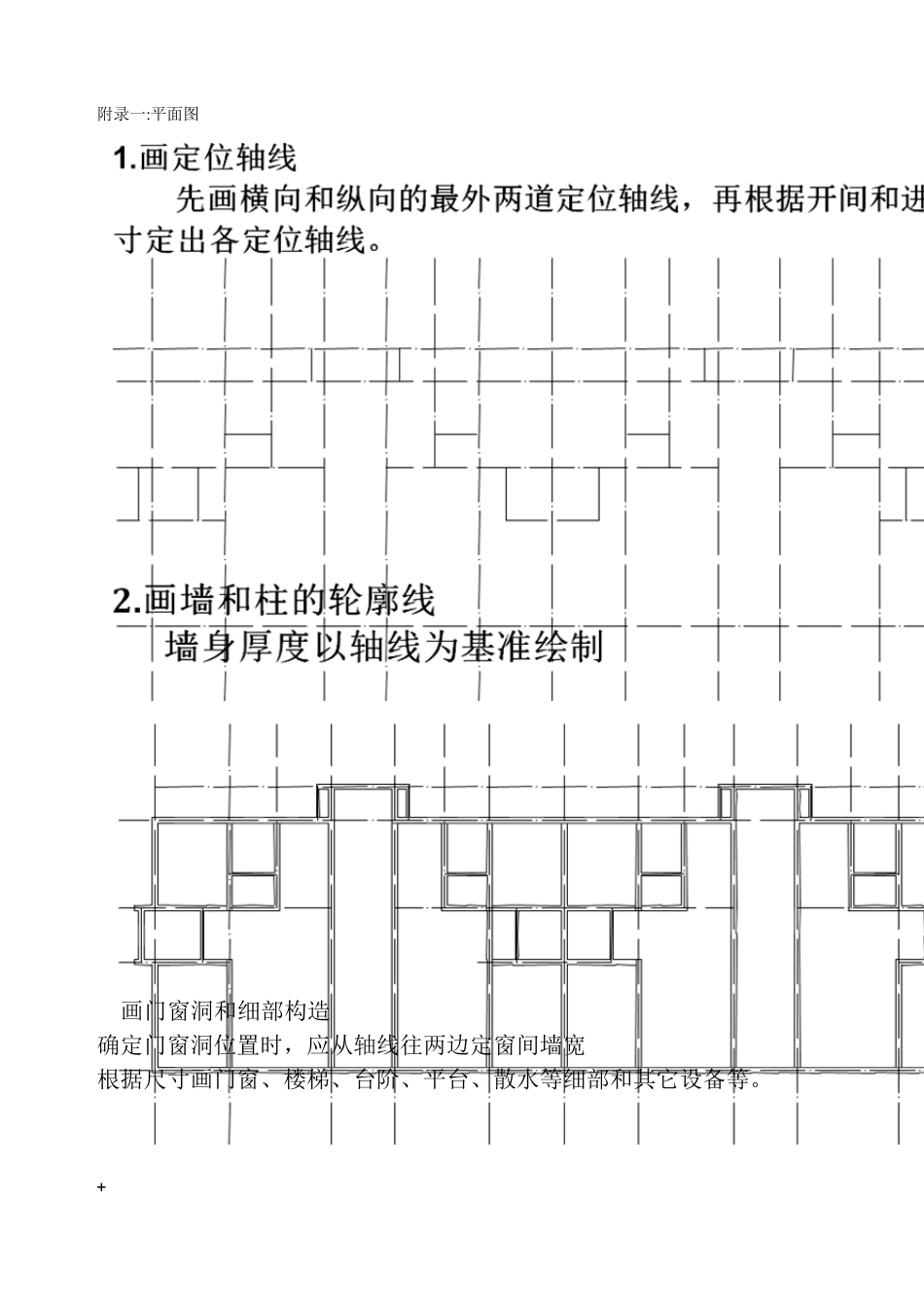

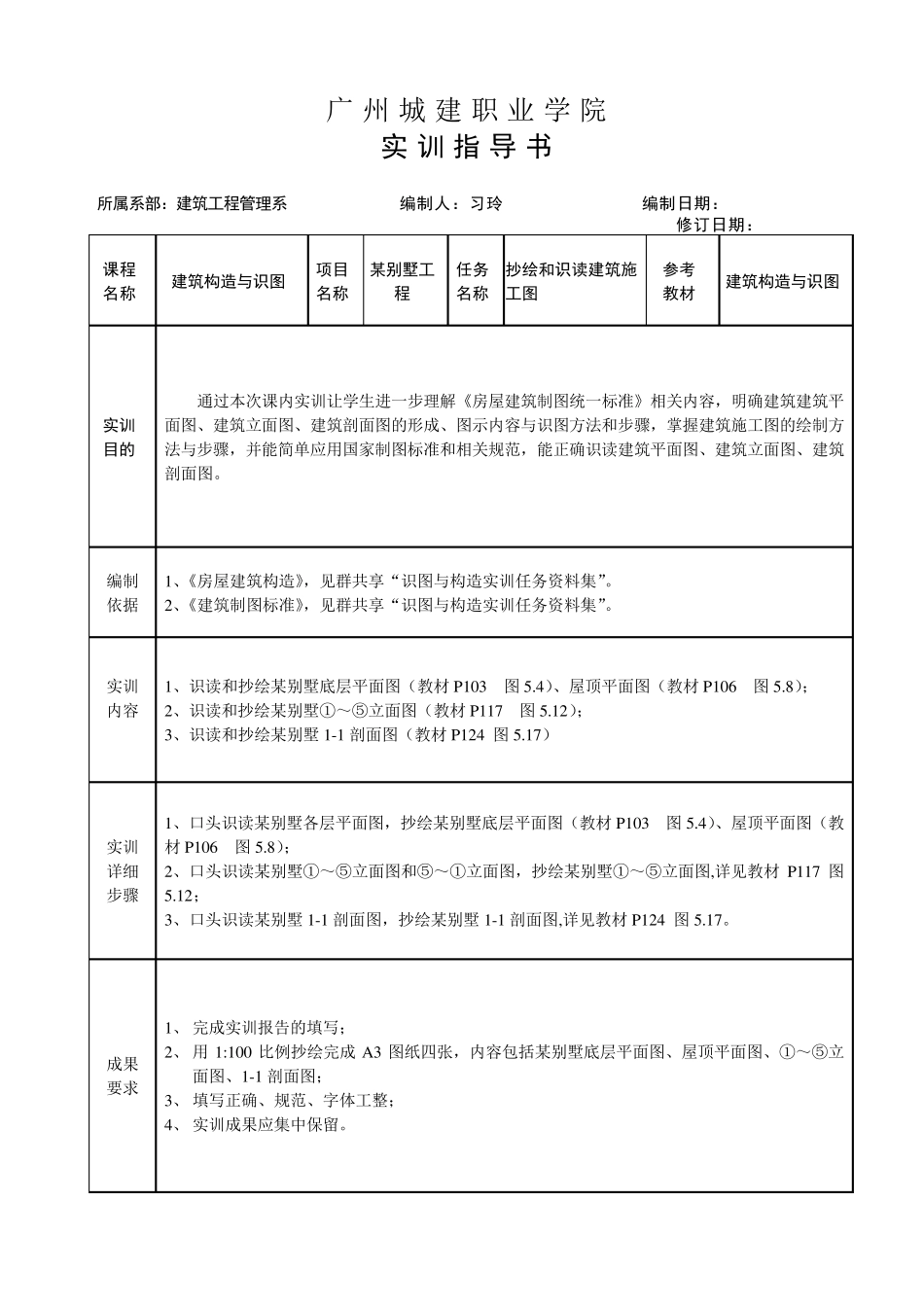

广州城建职业学院 实训指导书 所属系部：建筑工程管理系 编制人：习玲 编制日期：2011-10-25 修订日期：2012-11-02 课程 名称 建筑构造与识图 项目 名称 某别墅工程 任务 名称 抄绘和识读建筑施工图 参考 教材 建筑构造与识图 实训 目的 通过本次课内实训让学生进一步理解《房屋建筑制图统一标准》相关内容，明确建筑建筑平面图、建筑立面图、建筑剖面图的形成、图示内容与识图方法和步骤，掌握建筑施工图的绘制方法与步骤，并能简单应用国家制图标准和相关规范，能正确识读建筑平面图、建筑立面图、建筑剖面图。 编制 依据 1、《房屋建筑构造》，见群共享“识图与构造实训任务资料集”。 2、《建筑制图标准》，见群共享“识图与构造实训任务资料集”。 实训 内容 1、识读和抄绘某别墅底层平面图（教材 P103 图5.4）、屋顶平面图（教材 P106 图5.8）； 2、识读和抄绘某别墅①～⑤立面图（教材 P117 图5.12）； 3、识读和抄绘某别墅 1-1 剖面图（教材 P124 图5.17） 实训 详细 步骤 1、口头识读某别墅各层平面图，抄绘某别墅底层平面图（教材 P103 图5.4）、屋顶平面图（教材 P106 图5.8）； 2、口头识读某别墅①～⑤立面图和⑤～①立面图，抄绘某别墅①～⑤立面图,详见教材 P117 图5.12； 3、口头识读某别墅 1-1 剖面图，抄绘某别墅 1-1 剖面图,详见教材 P124 图5.17。 成果 要求 1、 完成实训报告的填写； 2、 用1:100 比例抄绘完成A3 图纸四张，内容包括某别墅底层平面图、屋顶平面图、①～⑤立面图、1-1 剖面图； 3、 填写正确、规范、字体工整； 4、 实训成果应集中保留。 附录一:平面图 3.画门窗洞和细部构造 确定门窗洞位置时，应从轴线往两边定窗间墙宽 根据尺寸画门窗、楼梯、台阶、平台、散水等细部和其它设备等。 + 4.标注尺寸、加深 经检查无误后，擦去多余的作图线，按施工图要求加深或加粗图线或上墨线。并标注轴线、尺寸、门窗编号、房间名称、剖切位置线、图名、比例及其它文字说明。 注 1 加 深 或 上 墨 的 图 线 要 求 （ 1） 粗 实 线 ： 建 筑 平 面 图 中 被 剖 切 到 的 主 要 建 筑 构 造 (包 括 构 配 件 )的 轮 廓 线 ， 例 墙 柱 轮廓 线 。 （ 2） 被 剖 切 的 次 要 建 筑 构 造 (包 括 构 配 件 )的 轮 廓 线 ， 如 隔 墙 ， 门 扇 线 （ 门 开...
