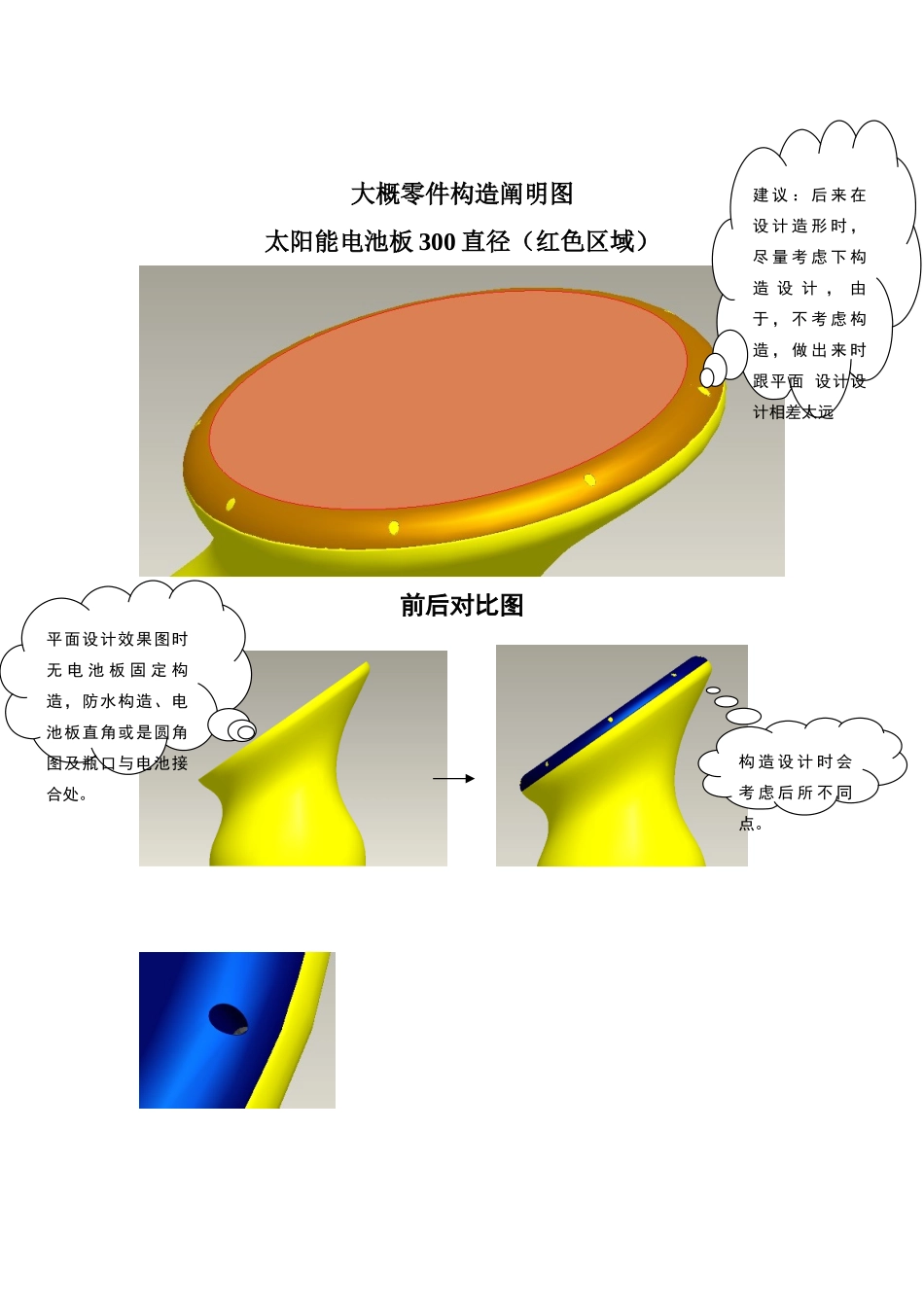

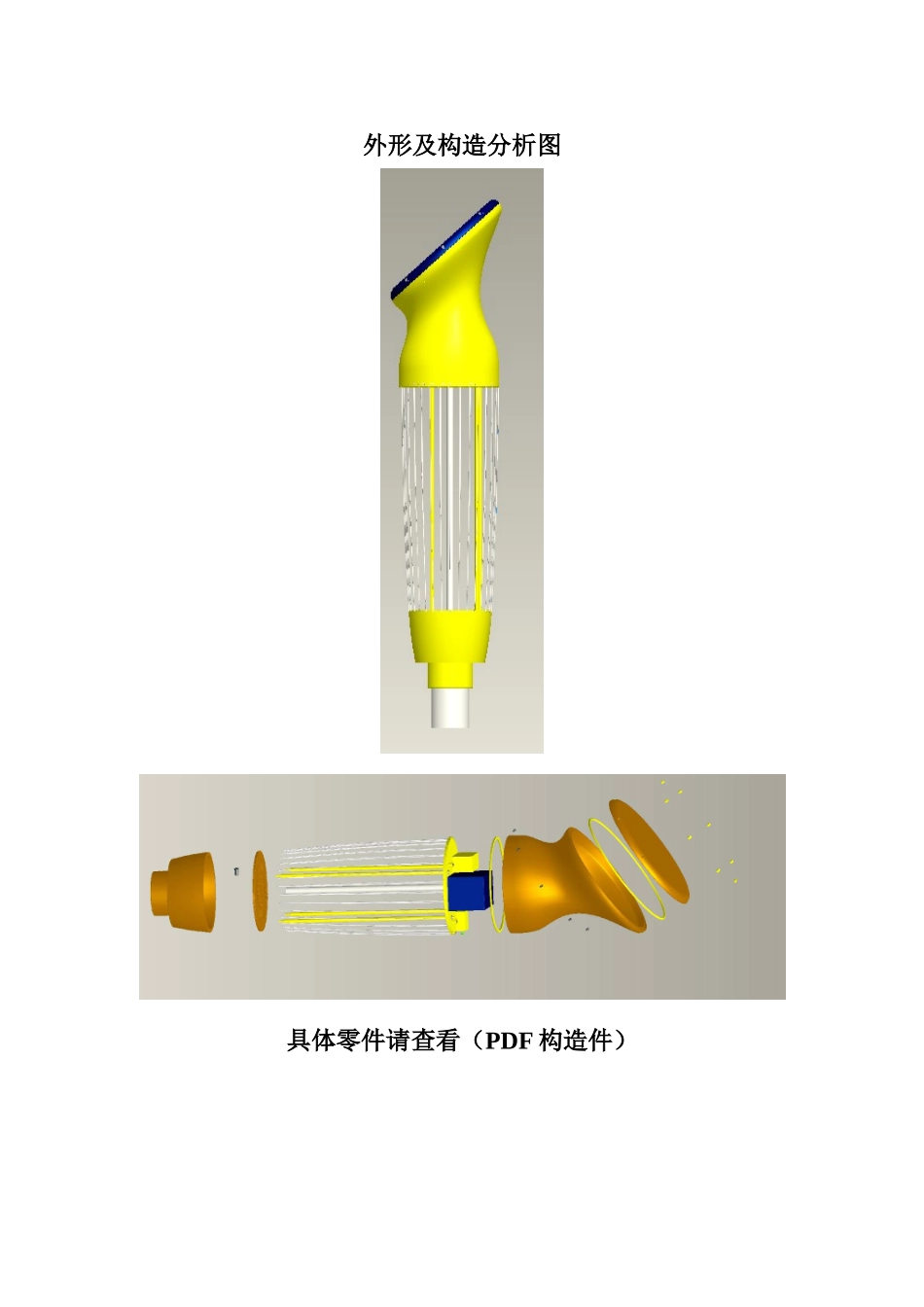

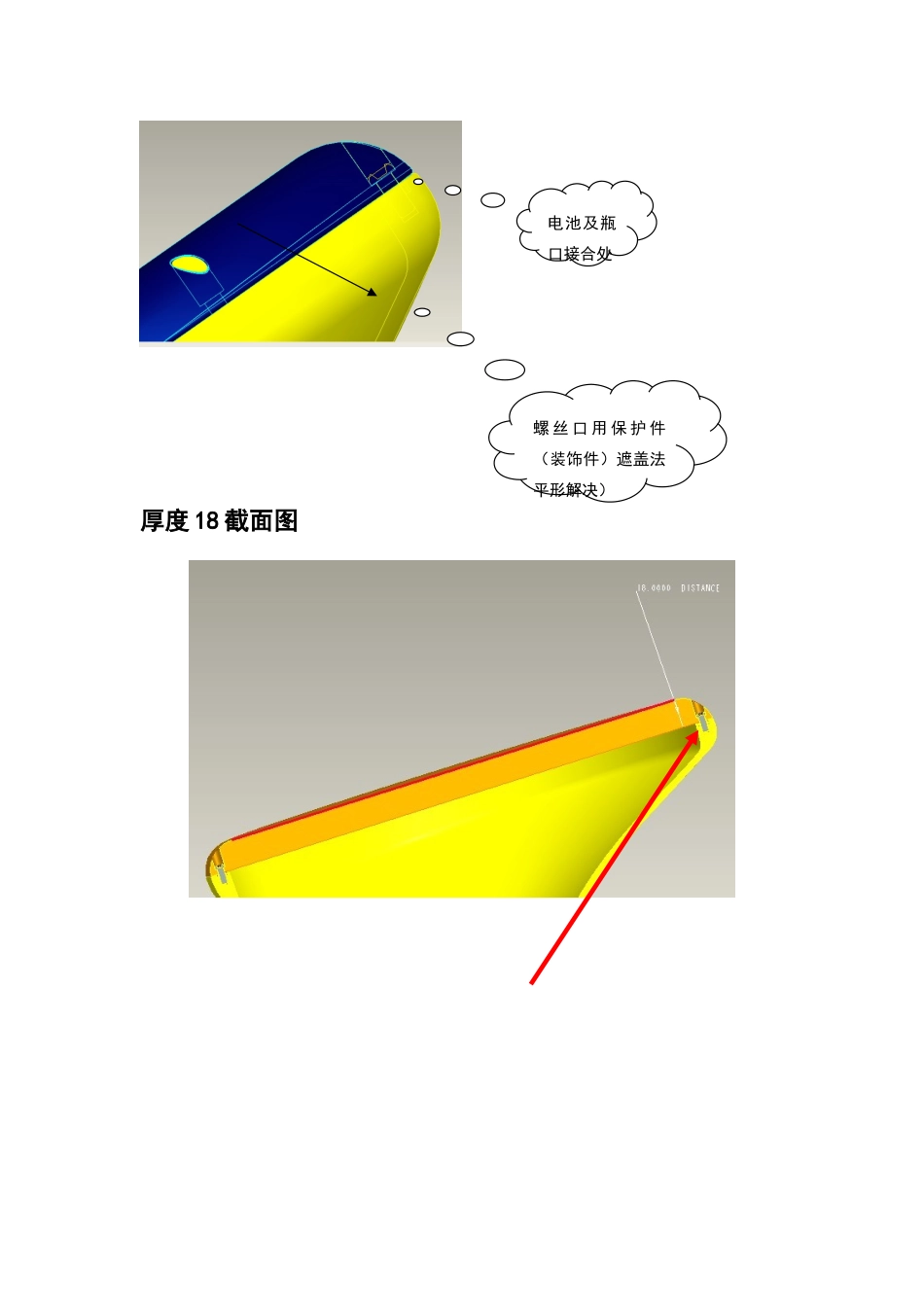

外形及构造分析图具体零件请查看（PDF构造件）大概零件构造阐明图太阳能电池板300直径（红色区域）前后对比图建议：后来在设计造形时，尽量考虑下构造设计，由于，不考虑构造，做出来时跟平面设计设计相差太远构造设计时会考虑后所不同点。平面设计效果图时无电池板固定构造，防水构造、电池板直角或是圆角图及瓶口与电池接合处。厚度18截面图电池及瓶口接合处螺丝口用保护件（装饰件）遮盖法平形解决）电线连接支撑杆连接电线处必须要有一台阶，才干与外形平行内置零件截面图黄色为支撑杆，（建议：能否把电线少绕4圈，把内部4根放安装到圆形少4根处，此四根为90度一角，刚好360度成整圆。）建议：电线少绕4根去掉，用支撑杆替代。内置所规定零件内置零件及支杆固定处问题：蓄电池因没有螺丝位，现固定不了，建议：能否设计一下外箱或是压条固定（像先控板二边有螺丝固定）桥形开关+3LED电杆尺寸支撑杆六角螺丝固定处零件固定处视频输入口桥形开关（建议：因考虑到防水及外形问题（圆形配圆形，方形配方形）能否采用圆形按钮开关）3颗LED电线直径平方线（是指通普电线还是电缆）直径多少模具成本方面考虑（能够少一套模具）以上设计时，在考虑多方面的外形，构造、模具、安装等构造时，因此建议方面是必不可少的。请尽量回复我这边。此处线（装饰线）虽造形好看，但考虑到模具成本，如果这样设计就要分为：瓶口、瓶口中部、瓶口零件支撑底部（瓶口底部）三大模具。此装饰线把瓶口跟瓶口中部合并，模具少了一套，如果这样设计分为：瓶口、瓶口零件支撑底部（瓶口底部）等二大模具。谢谢！有不明之处，请详解。下面就分析一下模具分模方面的问题分模线（只针对模具难度大）内模胚模具出模分析图（瓶口内部）：外模胚模具出模分析图（瓶口外观）其它模具简朴，就不一一做分模线分析。
