建筑设计说明毕业设计指导书(建筑、结构)

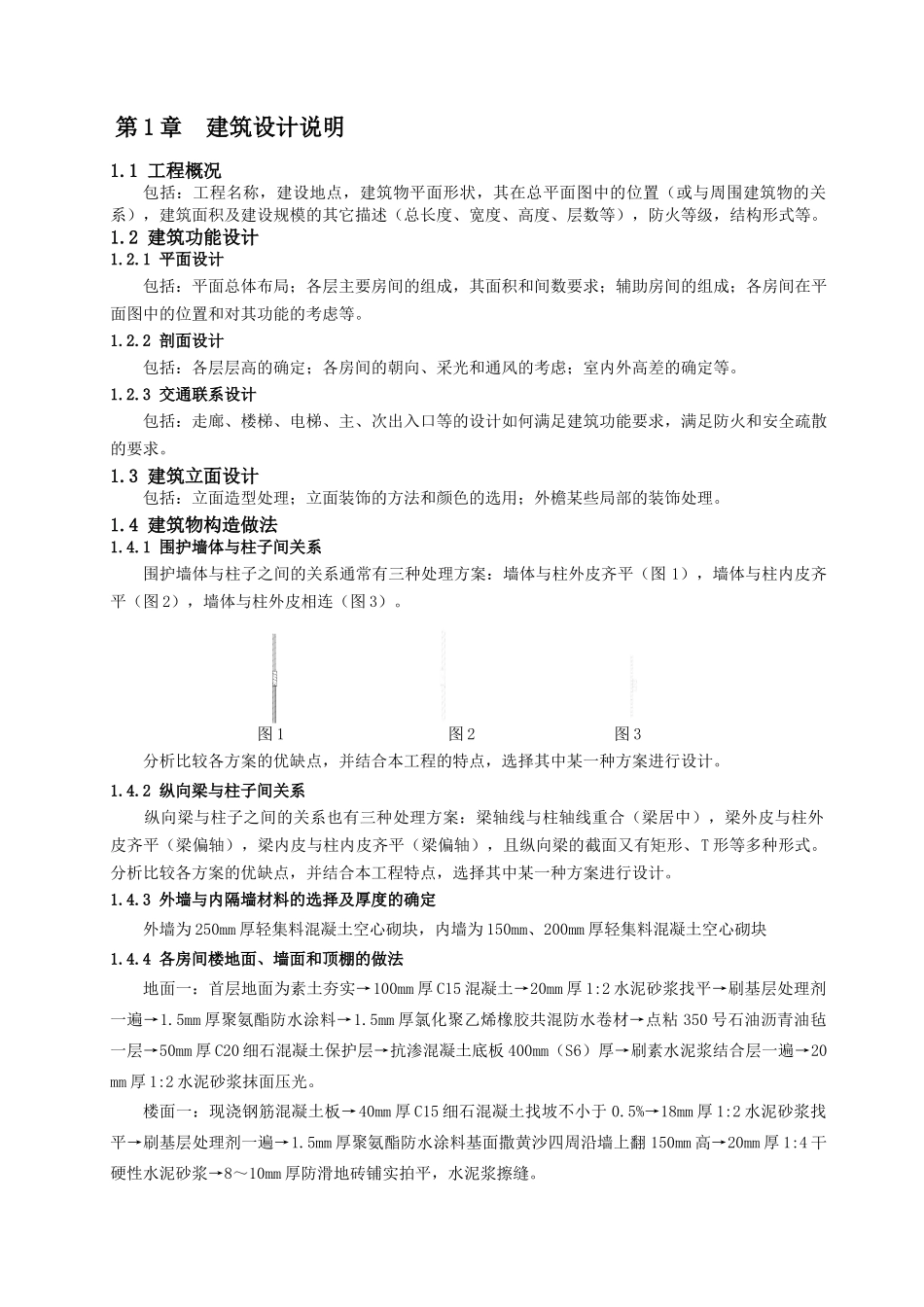

第 1 章 建筑设计说明1.1 工程概况包括：工程名称，建设地点，建筑物平面形状，其在总平面图中的位置（或与周围建筑物的关系），建筑面积及建设规模的其它描述（总长度、宽度、高度、层数等），防火等级，结构形式等。1.2 建筑功能设计1.2.1 平面设计包括：平面总体布局；各层主要房间的组成，其面积和间数要求；辅助房间的组成；各房间在平面图中的位置和对其功能的考虑等。1.2.2 剖面设计包括：各层层高的确定；各房间的朝向、采光和通风的考虑；室内外高差的确定等。1.2.3 交通联系设计包括：走廊、楼梯、电梯、主、次出入口等的设计如何满足建筑功能要求，满足防火和安全疏散的要求。1.3 建筑立面设计包括：立面造型处理；立面装饰的方法和颜色的选用；外檐某些局部的装饰处理。1.4 建筑物构造做法1.4.1 围护墙体与柱子间关系围护墙体与柱子之间的关系通常有三种处理方案：墙体与柱外皮齐平（图 1），墙体与柱内皮齐平（图 2），墙体与柱外皮相连（图 3）。 图 1 图 2 图 3分析比较各方案的优缺点，并结合本工程的特点，选择其中某一种方案进行设计。1.4.2 纵向梁与柱子间关系纵向梁与柱子之间的关系也有三种处理方案：梁轴线与柱轴线重合（梁居中），梁外皮与柱外皮齐平（梁偏轴），梁内皮与柱内皮齐平（梁偏轴），且纵向梁的截面又有矩形、T 形等多种形式。分析比较各方案的优缺点，并结合本工程特点，选择其中某一种方案进行设计。1.4.3 外墙与内隔墙材料的选择及厚度的确定 外墙为 250mm 厚轻集料混凝土空心砌块，内墙为 150mm、200mm 厚轻集料混凝土空心砌块1.4.4 各房间楼地面、墙面和顶棚的做法 地面一：首层地面为素土夯实→100mm 厚 C15 混凝土→20mm 厚 1:2 水泥砂浆找平→刷基层处理剂一遍→1.5mm 厚聚氨酯防水涂料→1.5mm 厚氯化聚乙烯橡胶共混防水卷材→点粘 350 号石油沥青油毡一层→50mm 厚 C20 细石混凝土保护层→抗渗混凝土底板 400mm（S6）厚→刷素水泥浆结合层一遍→20mm 厚 1:2 水泥砂浆抹面压光。楼面一：现浇钢筋混凝土板→40mm 厚 C15 细石混凝土找坡不小于 0.5%→18mm 厚 1:2 水泥砂浆找平→刷基层处理剂一遍→1.5mm 厚聚氨酯防水涂料基面撒黄沙四周沿墙上翻 150mm 高→20mm 厚 1:4 干硬性水泥砂浆→8～10mm 厚防滑地砖铺实拍平，水泥浆擦缝。楼面四：现浇钢筋混凝土板→素水泥浆结合层一遍→20mm 厚 1:4 干硬性水泥砂浆→8～10mm 厚防滑地砖铺实拍...
