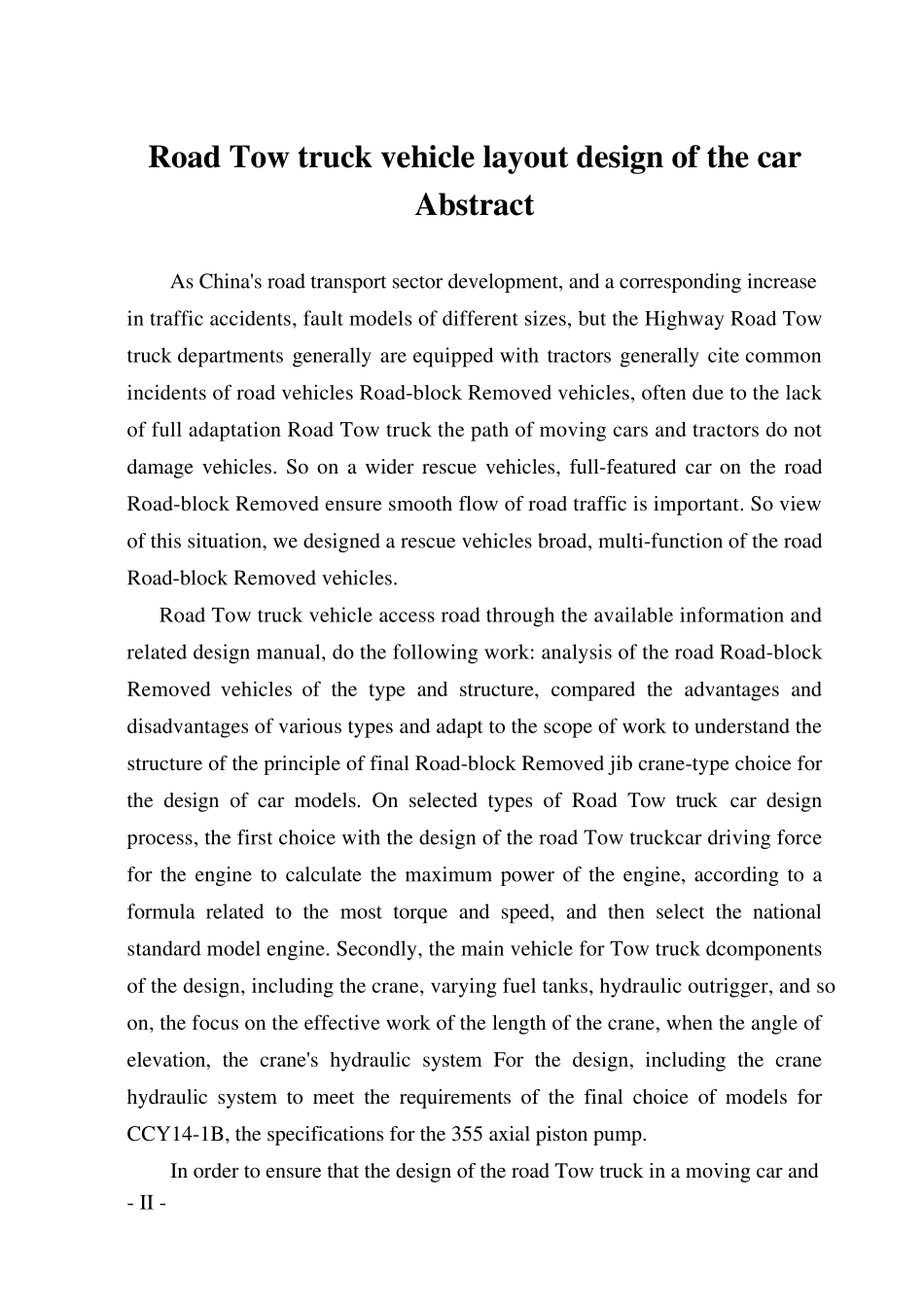

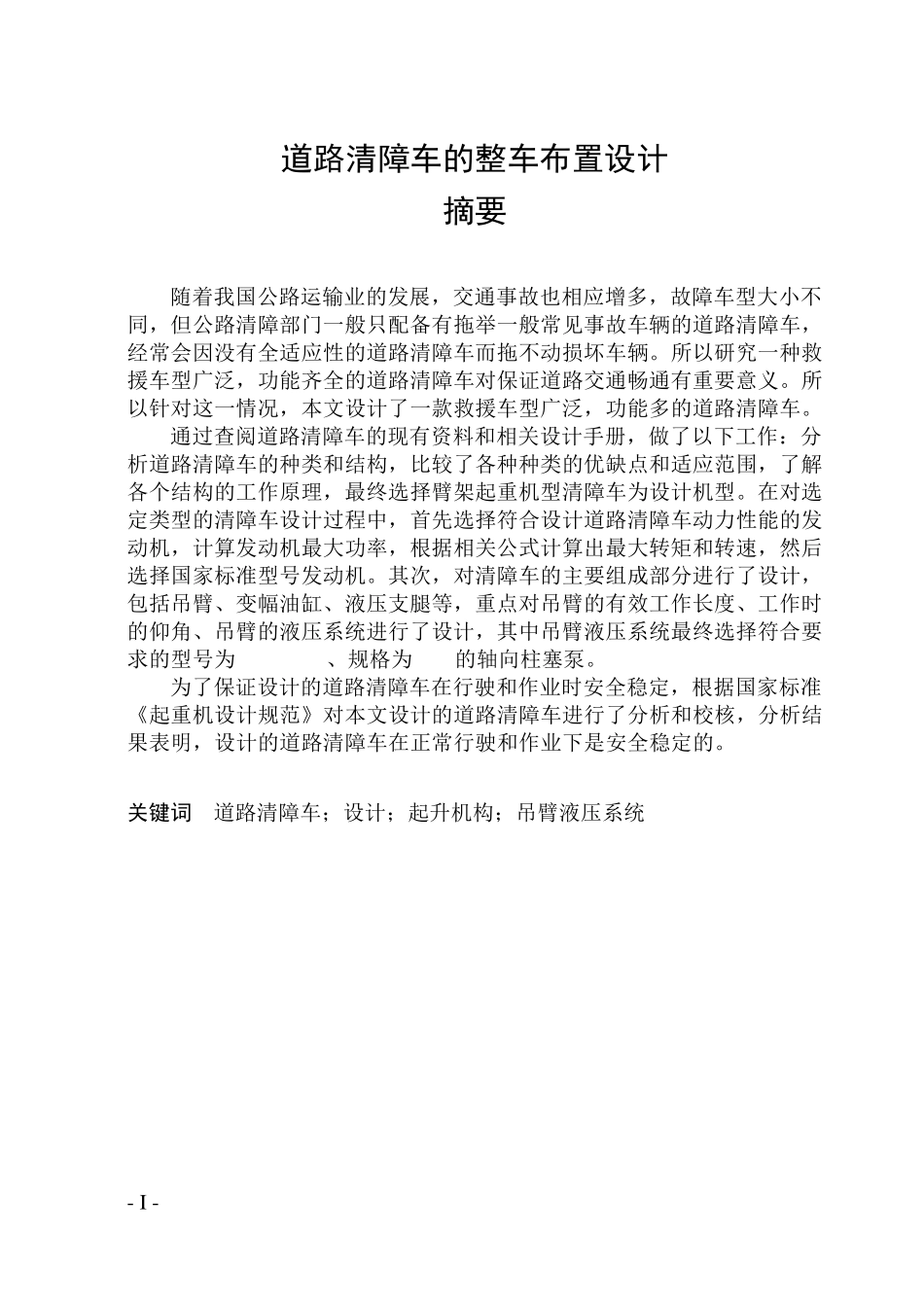

- I - 道路清障车的整车布置设计�摘要�随着我国公路运输业的发展，交通事故也相应增多，故障车型大小不同，但公路清障部门一般只配备有拖举一般常见事故车辆的道路清障车，经常会因没有全适应性的道路清障车而拖不动损坏车辆。所以研究一种救援车型广泛，功能齐全的道路清障车对保证道路交通畅通有重要意义。所以针对这一情况，本文设计了一款救援车型广泛，功能多的道路清障车。�通过查阅道路清障车的现有资料和相关设计手册，做了以下工作：分析道路清障车的种类和结构，比较了各种种类的优缺点和适应范围，了解各个结构的工作原理，最终选择臂架起重机型清障车为设计机型。在对选定类型的清障车设计过程中，首先选择符合设计道路清障车动力性能的发动机，计算发动机最大功率，根据相关公式计算出最大转矩和转速，然后选择国家标准型号发动机。其次，对清障车的主要组成部分进行了设计，包括吊臂、变幅油缸、液压支腿等，重点对吊臂的有效工作长度、工作时的仰角、吊臂的液压系统进行了设计，其中吊臂液压系统最终选择符合要求的型号为��������、规格为���的轴向柱塞泵。�为了保证设计的道路清障车在行驶和作业时安全稳定，根据国家标准《起重机设计规范》对本文设计的道路清障车进行了分析和校核，分析结果表明，设计的道路清障车在正常行驶和作业下是安全稳定的。��关键词�道路清障车；设计；起升机构；吊臂液压系统�- II - Road Tow truck vehicle layout design of the car Abstract As China's road transport sector development, and a corresponding increase in traffic accidents, fault models of different sizes, but the Highway Road Tow truck departments generally are equipped with tractors generally cite common incidents of road vehicles Road-block Removed vehicles, often due to the lack of full adaptation Road Tow truck the path of moving cars and tractors do not damage vehicles. So on a wider rescue vehicles, full-featured car on the road Road-block Removed ensure smooth flow of road traffic is important. So view of this situation, we designed a rescue vehicles broad, multi-function of the road Road-block Removed vehicles. Road To...
