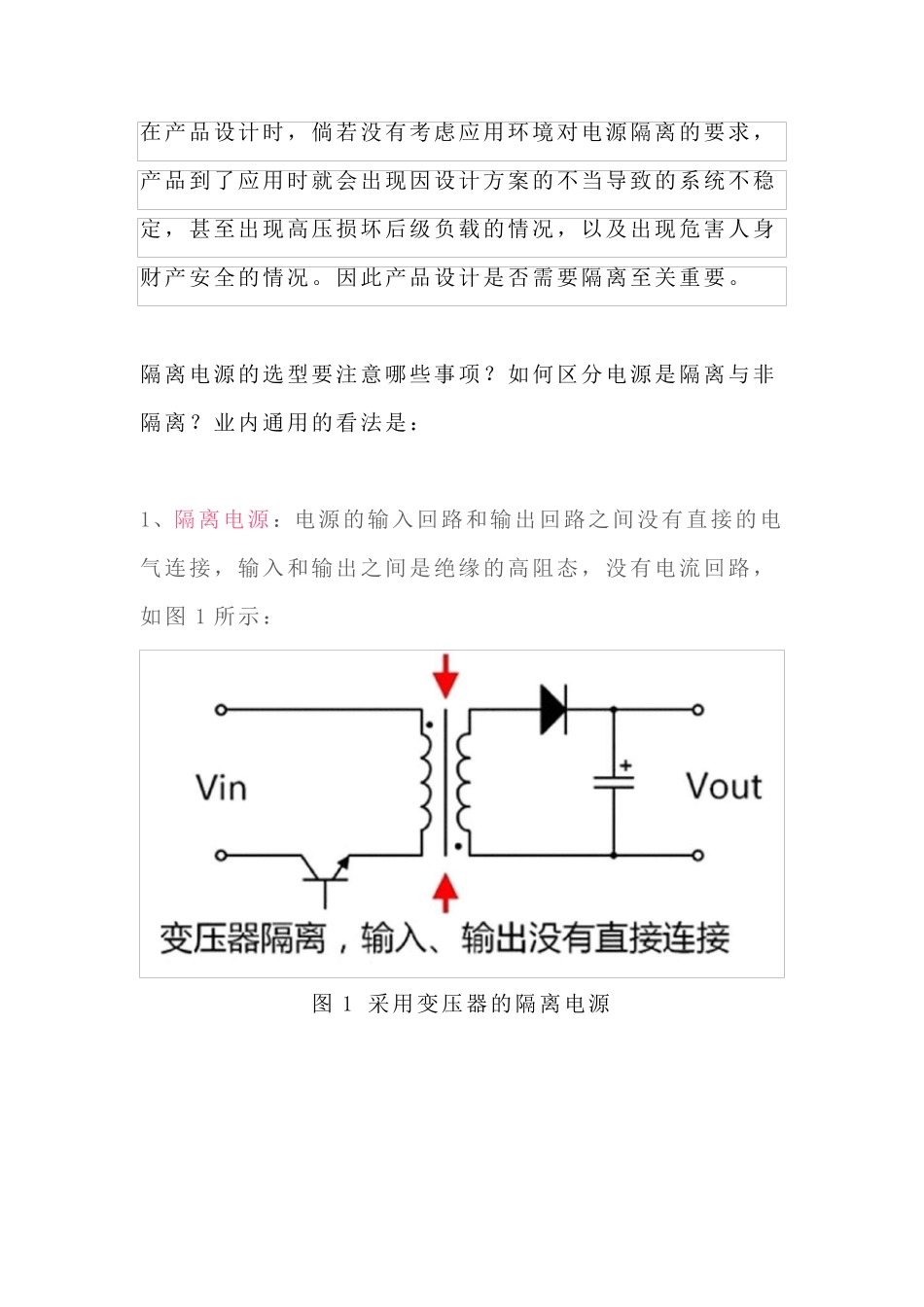

在产品设计时，倘若没有考虑应用环境对电源隔离的要求，产品到了应用时就会出现因设计方案的不当导致的系统不稳定，甚至出现高压损坏后级负载的情况，以及出现危害人身财产安全的情况。因此产品设计是否需要隔离至关重要。 隔离电源的选型要注意哪些事项？如何区分电源是隔离与非隔离？业内通用的看法是： 1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路，如图1 所示： 图1 采用变压器的隔离电源 2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。以隔离的反激电路和非隔离的BUCK 电路为例，如图2 所示。 图2 非隔离电源 一、隔离电源与非隔离电源的优缺点 由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost 等;而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC 等拓扑。 结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，两者的优缺点几乎是相反的。 使用隔离或非隔离的电源，需了解实际项目对电源的需求是怎样的，但在此之前，可了解下隔离和非隔离电源的主要差别： ①隔离模块的可靠性高，但成本高，效率差点。 ②非隔离模块的结构很简单，成本低，效率高，安全性能差。 因此，在如下几个场合，建议用隔离电源： ①涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC 电源； ②串行通信总线通过RS-232、RS-485 和控制器局域网(CAN)等物理网络传送数据，这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远，因此，我们通常需要隔离电源进行电气隔离来确保系统的物理安全，且通过隔离切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真； ③对外的I/O 端口，为保证系统的可靠运行，也建议对I/O端口做电源隔离。 总结的表如表1 所示，两者的优缺点几乎是相反的。 表1 隔离电源和非隔离电源的优缺点 二、隔离电源与非隔离电源的选择 通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们已可做成准确的判断： ①系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。 ② 电路板内的IC 或部分电路供电，从性价比和体积出发，优先选用非隔离的方案。 ③ 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔...
