广州地铁水平冻结法施工工法VIP免费

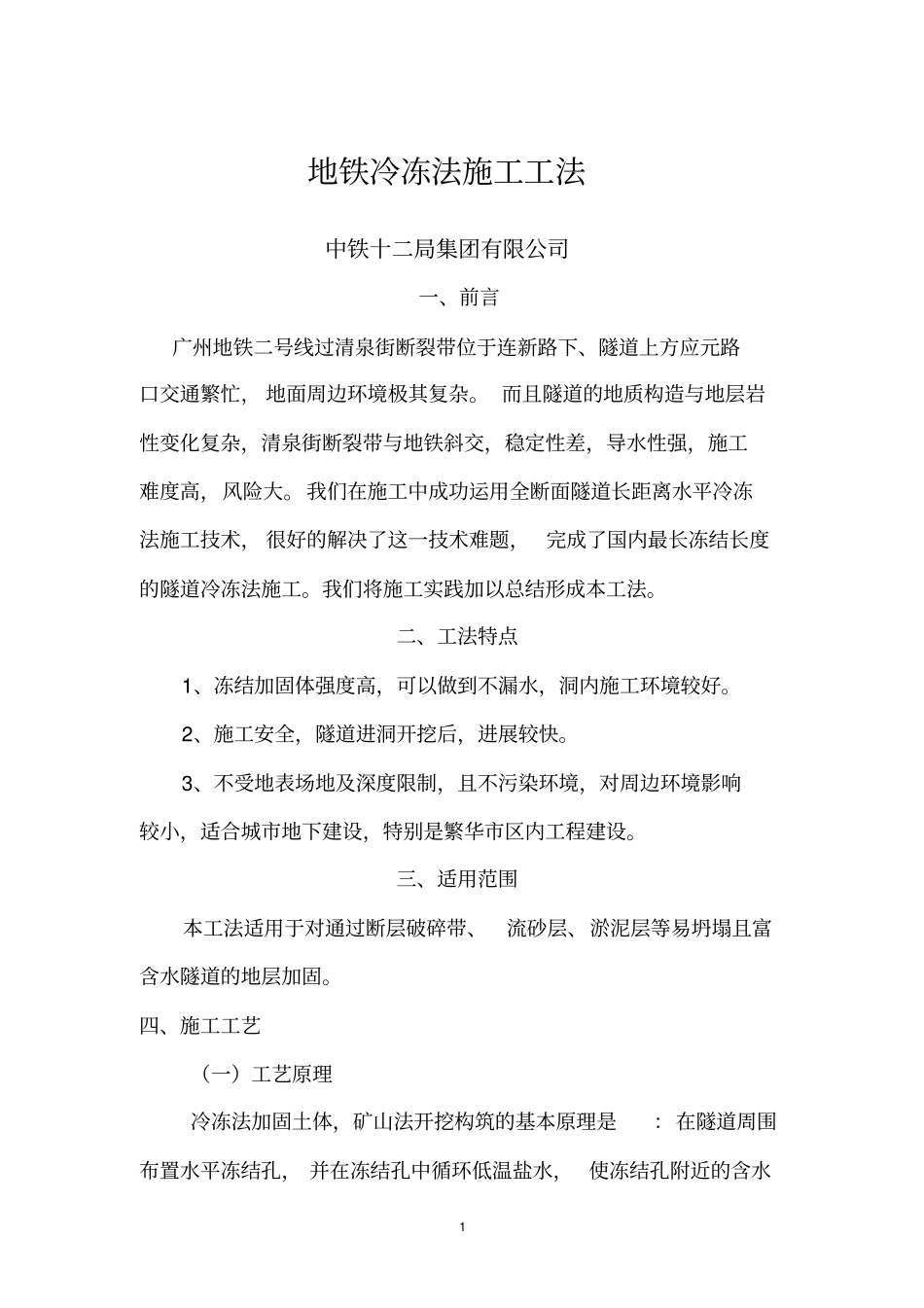

广州地铁水平冻结法施工工法_第1页
1/15

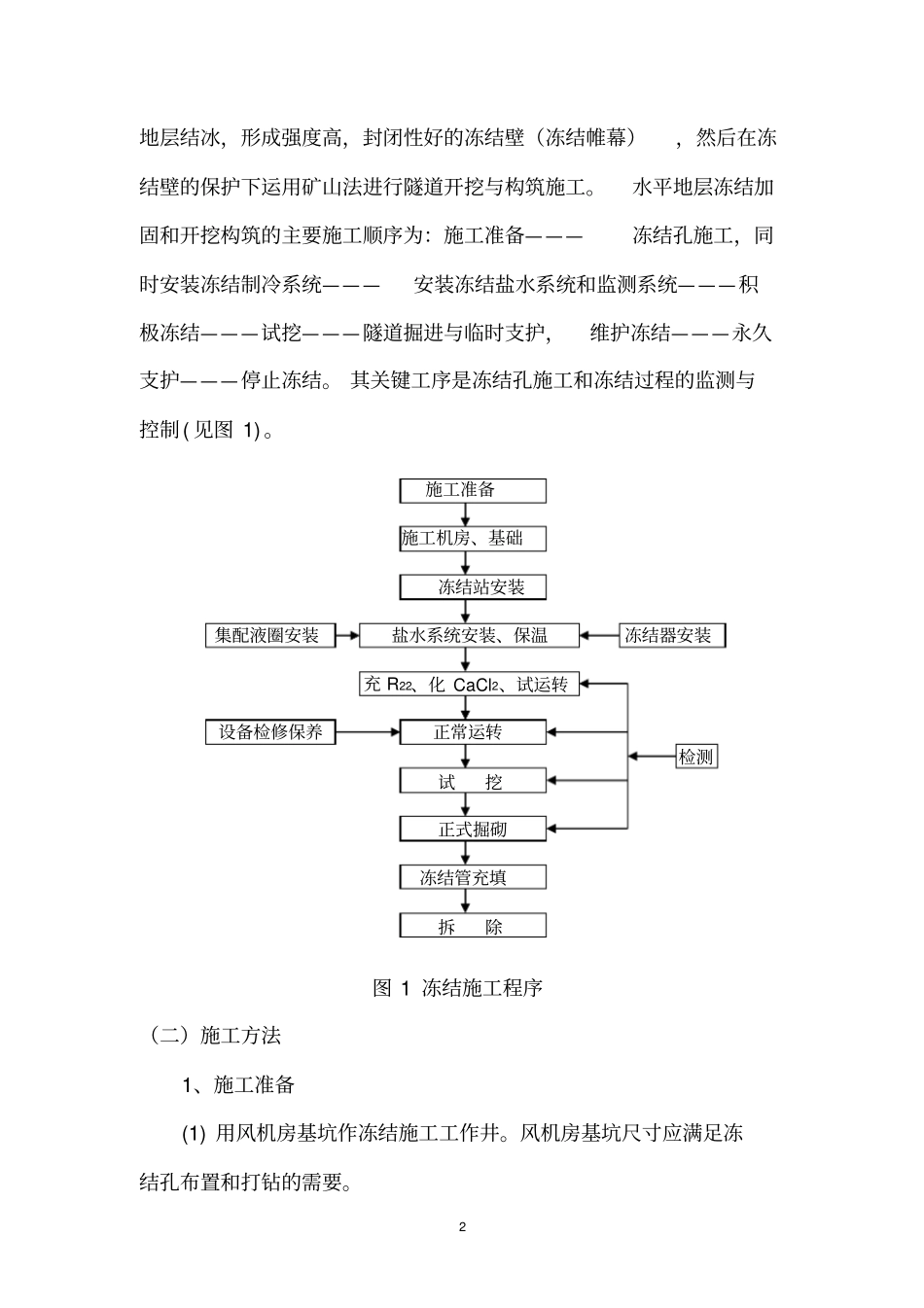

广州地铁水平冻结法施工工法_第2页
2/15

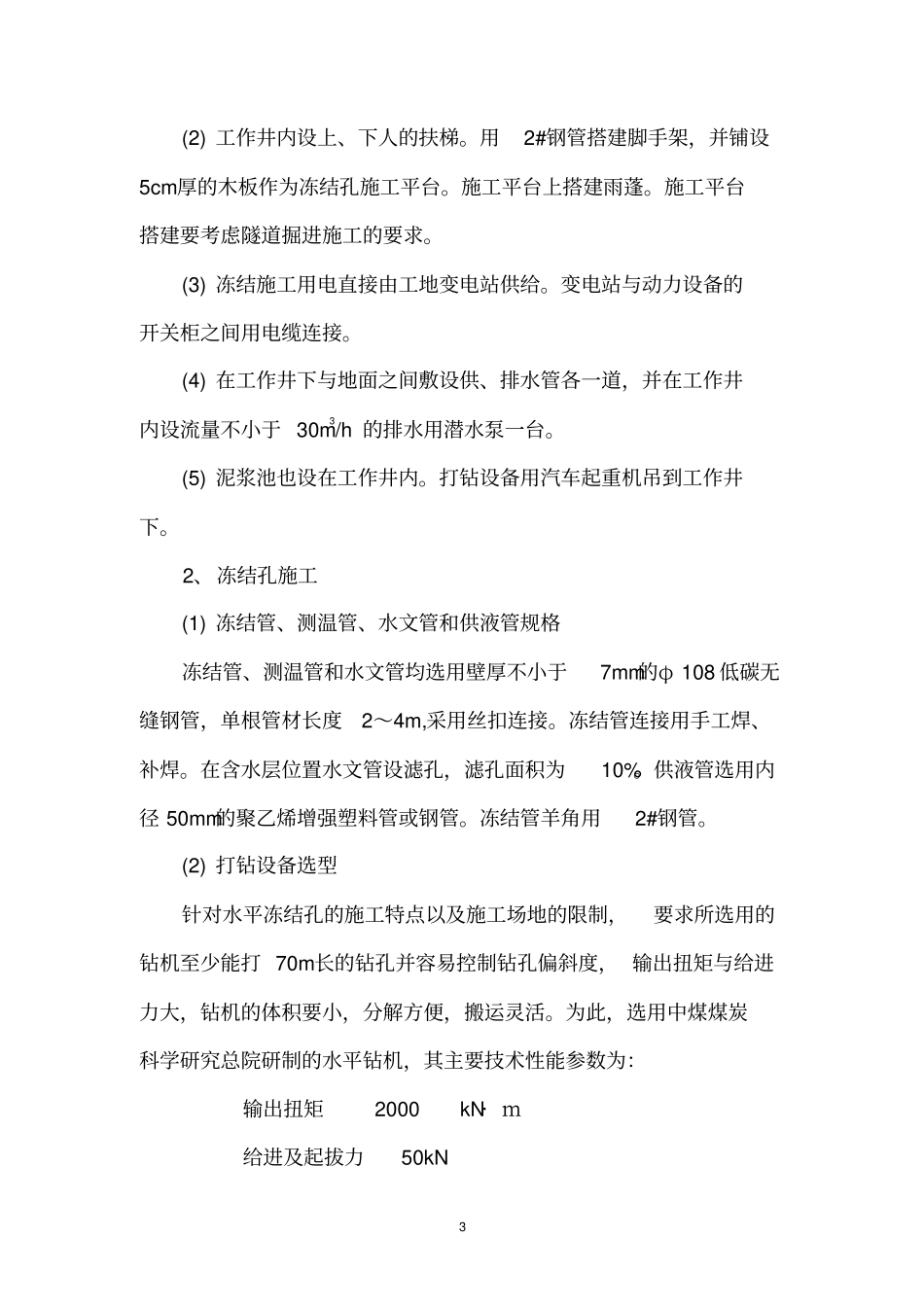

广州地铁水平冻结法施工工法_第3页
3/15
1 地铁冷冻法施工工法中铁十二局集团有限公司一、前言广州地铁二号线过清泉街断裂带位于连新路下、隧道上方应元路口交通繁忙, 地面周边环境极其复杂。 而且隧道的地质构造与地层岩性变化复杂,清泉街断裂带与地铁斜交,稳定性差,导水性强,施工难度高,风险大。我们在施工中成功运用全断面隧道长距离水平冷冻法施工技术, 很好的解决了这一技术难题,完成了国内最长冻结长度的隧道冷冻法施工。我们将施工实践加以总结形成本工法。二、工法特点1、冻结加固体强度高,可以做到不漏水,洞内施工环境较好。2、施工安全,隧道进洞开挖后,进展较快。3、不受地表场地及深度限制,且不污染环境,对周边环境影响较小,适合城市地下建设,特别是繁华市区内工程建设。三、适用范围本工法适用于对通过断层破碎带、流砂层、淤泥层等易坍塌且富含水隧道的地层加固。四、施工工艺(一)工艺原理冷冻法加固土体,矿山法开挖构筑的基本原理是:在隧道周围布置水平冻结孔, 并在冻结孔中循环低温盐水, 使冻结孔附近的含水2 地层结冰,形成强度高,封闭性好的冻结壁(冻结帷幕),然后在冻结壁的保护下运用矿山法进行隧道开挖与构筑施工。水平地层冻结加固和开挖构筑的主要施工顺序为:施工准备———冻结孔施工,同时安装冻结制冷系统———安装冻结盐水系统和监测系统———积极冻结———试挖———隧道掘进与临时支护,维护冻结———永久支护———停止冻结。 其关键工序是冻结孔施工和冻结过程的监测与控制( 见图 1) 。施工准备施工机房、基础冻结站安装集配液圈安装盐水系统安装、保温冻结器安装充 R22、化 CaCl2、试运转设备检修保养正常运转检测试挖正式掘砌冻结管充填拆除图 1 冻结施工程序(二)施工方法1、施工准备(1) 用风机房基坑作冻结施工工作井。风机房基坑尺寸应满足冻结孔布置和打钻的需要。3 (2) 工作井内设上、下人的扶梯。用2#钢管搭建脚手架,并铺设5cm厚的木板作为冻结孔施工平台。施工平台上搭建雨蓬。施工平台搭建要考虑隧道掘进施工的要求。(3) 冻结施工用电直接由工地变电站供给。变电站与动力设备的开关柜之间用电缆连接。(4) 在工作井下与地面之间敷设供、排水管各一道,并在工作井内设流量不小于 30m3/h 的排水用潜水泵一台。(5) 泥浆池也设在工作井内。打钻设备用汽车起重机吊到工作井下。2、冻结孔施工(1) 冻结管、测温管、水文管和供液管规格冻结管、测温管和水文管均选用壁厚不小于7mm的φ 108 低碳...
