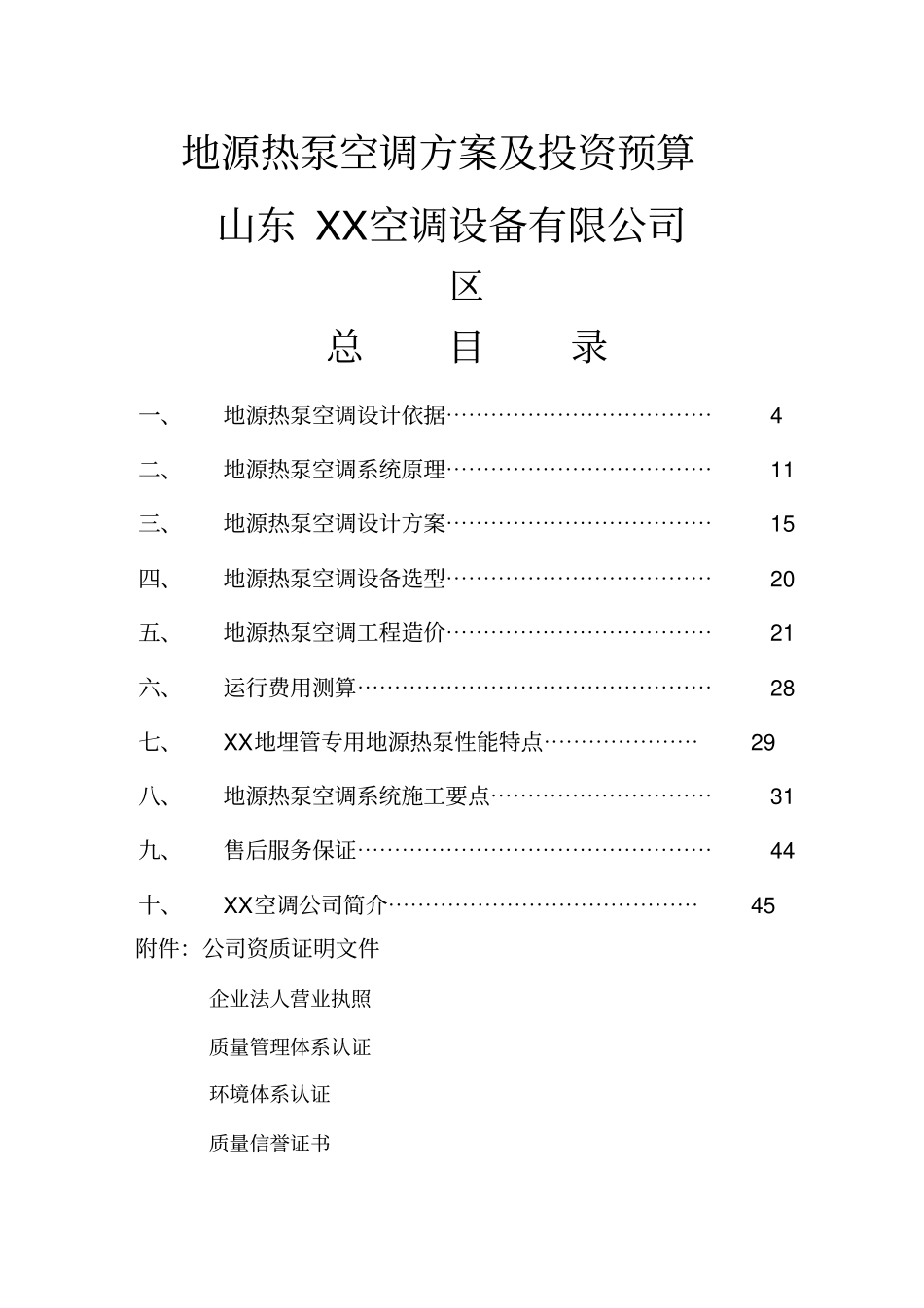

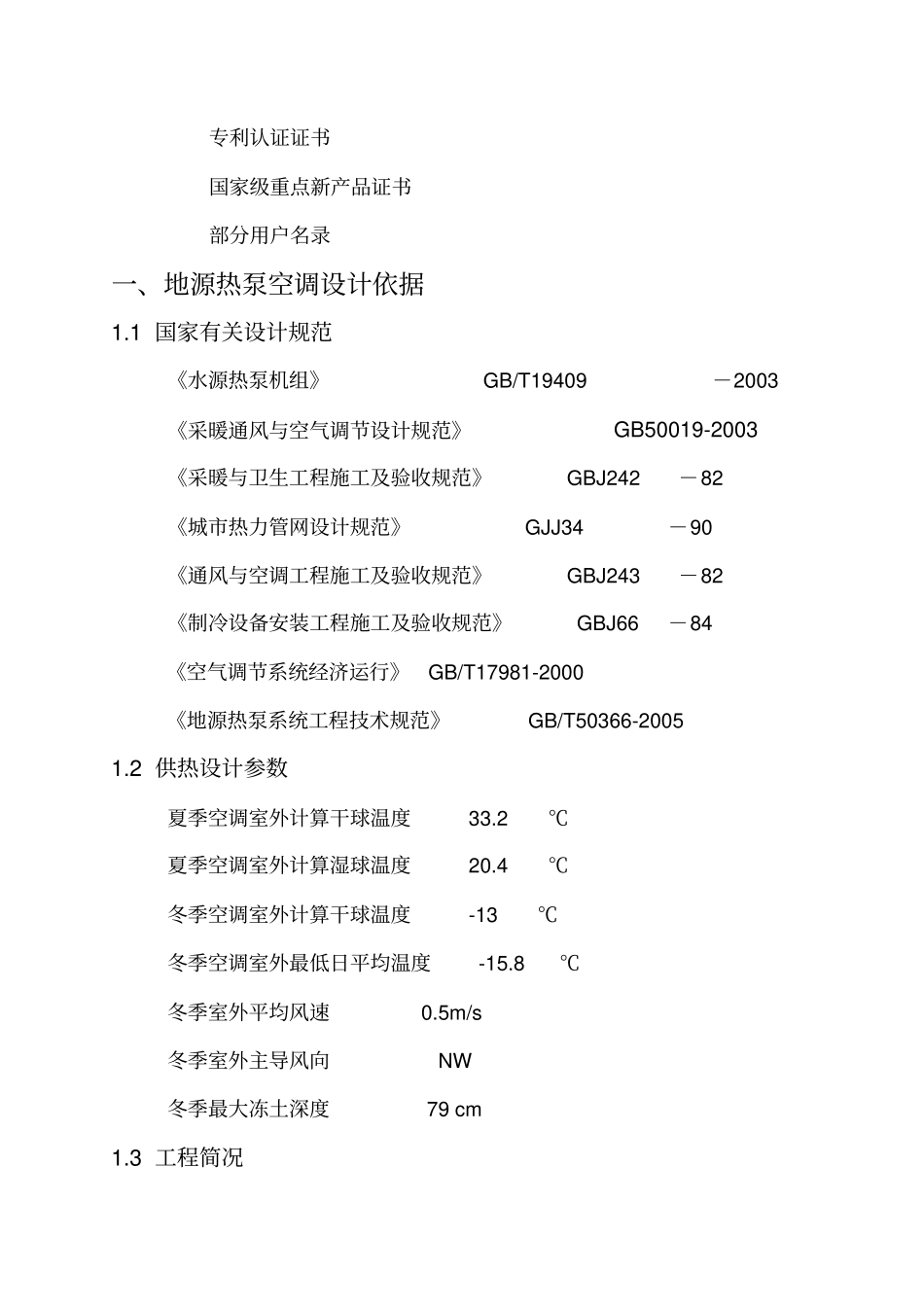

地源热泵空调方案及投资预算山东 XX空调设备有限公司区总目录一、地源热泵空调设计依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 二、地源热泵空调系统原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 三、地源热泵空调设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 四、地源热泵空调设备选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 五、地源热泵空调工程造价⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 六、运行费用测算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 七、XX地埋管专用地源热泵性能特点⋯⋯⋯⋯⋯⋯⋯29 八、地源热泵空调系统施工要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31 九、售后服务保证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44 十、XX空调公司简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45 附件:公司资质证明文件企业法人营业执照质量管理体系认证环境体系认证质量信誉证书专利认证证书国家级重点新产品证书部分用户名录一、地源热泵空调设计依据1.1 国家有关设计规范《水源热泵机组》 GB/T19409-2003 《采暖通风与空气调节设计规范》GB50019-2003《采暖与卫生工程施工及验收规范》 GBJ242-82 《城市热力管网设计规范》 GJJ34-90 《通风与空调工程施工及验收规范》 GBJ243-82 《制冷设备安装工程施工及验收规范》 GBJ66-84 《空气调节系统经济运行》GB/T17981-2000 《地源热泵系统工程技术规范》 GB/T50366-2005 1.2 供热设计参数夏季空调室外计算干球温度 33.2℃夏季空调室外计算湿球温度 20.4℃冬季空调室外计算干球温度 -13℃冬季空调室外最低日平均温度 -15.8℃冬季室外平均风速 0.5m/s 冬季室外主导风向 NW 冬季最大冻土深度 79 cm 1.3 工程简况本工程位于廊坊市,为豪华型、绿色环保生态别墅,其中样板间为36456.39 平方 M,其中地上 7879.79 平方 M,地下 192.60 平方 M.主要功能是住宅、休闲与一体地综合性高档别墅. 廊坊隶属于北温带大陆性季风气候,其气候特征为:冬季寒冷干燥,夏季湿热多雨,四季冷暖比较分明,冬夏两季长,春秋季短,年平均气温在11.4-12.9度,水平面上年太阳能总辐射量达4876MJ/㎡,年日照时数在2470.9-2912.9h. 从地质角度,廊坊平原区第四系地层埋深在400M左右,地层岩性都以黏土、粉质黏土、淤泥黏土为主,恒温层土壤温度在14-15 度左右,无论土质和温度都非常适合建设土壤源热泵系统 .根据贵方提供图纸和设计数据,负荷值为:冬季热负荷: 95KW 夏季冷负荷: 99KW 根据以上要求,具体结合我公司地产品型号及特点,本着节约、高效地...
