地下室高强砼体裂缝控制地下室砼含量指标VIP专享VIP免费

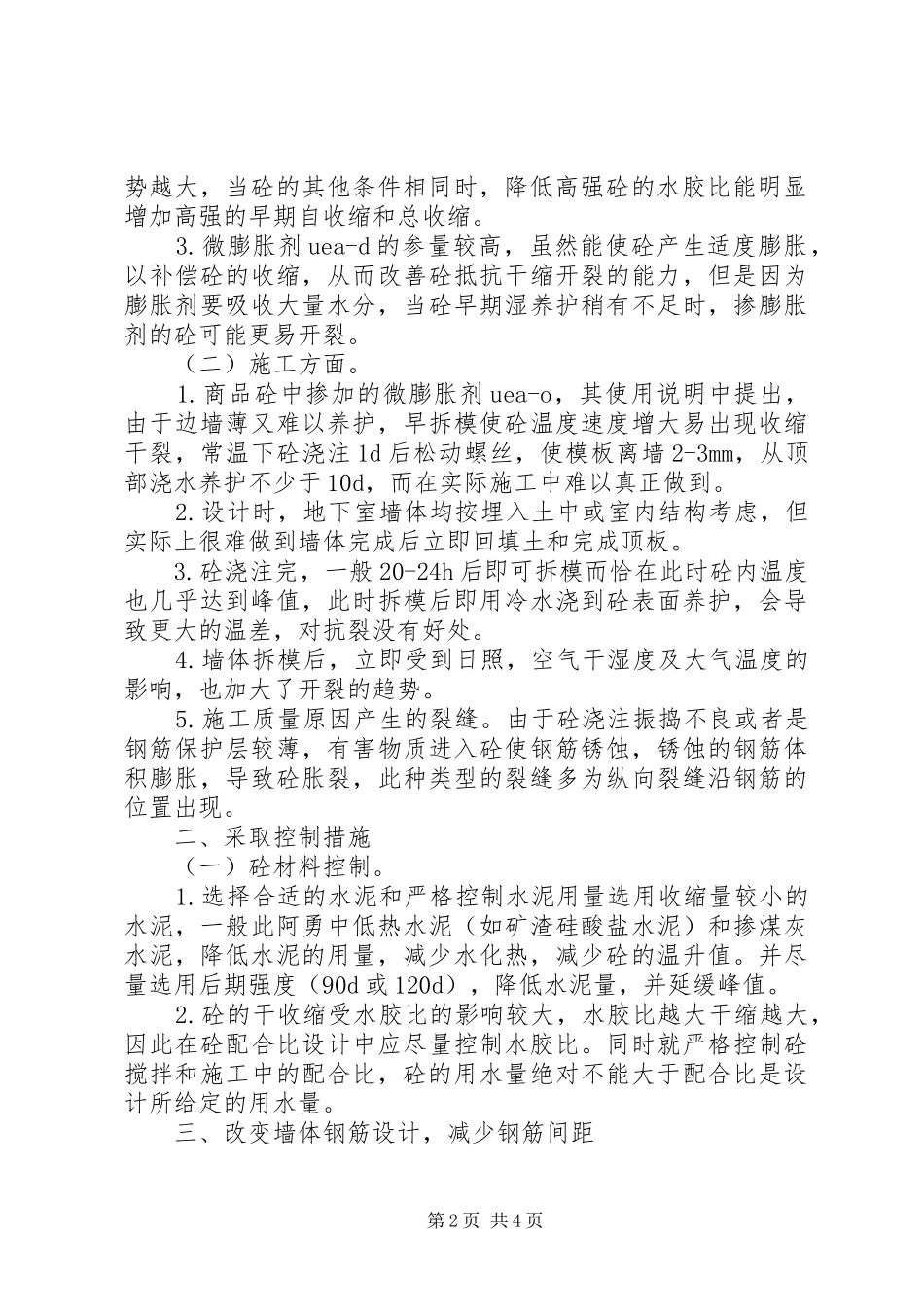

地下室高强砼体裂缝控制|地下室砼含量指标中图分类号：tu755文献标识码：a文章编号：1033-2738（20XX）07-0240-01摘要：针对地下室高强砼体裂缝产生特点，原因的分析，在工程实践中通过反复调外加剂和配合比，调整配筋，加强养护等一系列措施，有效控制并减少了地下室高强砼体裂缝，提出建议。关键词：高强砼墙体裂缝控制措施abstract：inthebasementofthehighstrengthconcretebodycrackcharacteristics，theanalysisofthereason，intheengineeringpracticethroughrepeatedtheadmixtureandmix，adjustthereinforcement，strengthenmaintenanceandsoonaseriesofmeasurestocontrolandreducethebasementhighstrengthconcretecrackbodyandputforwardsomesuggestions.keywords：highstrengthconcretewallcrackcontrolmeasures工程概况。拟建于XX市XX县区长春路南侧。工程形式为全现浇式钢筋砼框架-剪力墙结构，筏板基础，地下两层，地下二层为人防层，层高4.8m，地下一层为地下车库，层高4.2m。地下室外墙总长490m以后交带划分，外墙一次浇注最长52m，最短26m。强度等级和抗渗等级较高c60/p8。地下室墙体砼有如下特点：1.砼强度高，水泥用量大，因而收缩变形大。2.墙体长度大，厚度小，受温度应力影响大。3.工程量大，施工连续性强，不易控制。一、裂缝的原因分析（一）原材料与砼配合比方面。1.水泥越来越细的形势下，水泥中c35含量增大，混合材料参量减少，水泥用量增加，带来的水化热高，早期强度高收缩加大等弊端，严重增加砼开裂的趋势。2.砼配合比中发现商品砼厂家依靠加qy-5型高效减水剂来保证施工需要的塌落度。研究证明，水胶比越低，砼的开裂趋第1页共4页势越大，当砼的其他条件相同时，降低高强砼的水胶比能明显增加高强的早期自收缩和总收缩。3.微膨胀剂uea-d的参量较高，虽然能使砼产生适度膨胀，以补偿砼的收缩，从而改善砼抵抗干缩开裂的能力，但是因为膨胀剂要吸收大量水分，当砼早期湿养护稍有不足时，掺膨胀剂的砼可能更易开裂。（二）施工方面。1.商品砼中掺加的微膨胀剂uea-o，其使用说明中提出，由于边墙薄又难以养护，早拆模使砼温度速度增大易出现收缩干裂，常温下砼浇注1d后松动螺丝，使模板离墙2-3mm，从顶部浇水养护不少于10d，而在实际施工中难以真正做到。2.设计时，地下室墙体均按埋入土中或室内结构考虑，但实际上很难做到墙体完成后立即回填土和完成顶板。3.砼浇注完，一般20-24h后即可拆模而恰在此时砼内温度也几乎达到峰值，此时拆模后即用冷水浇到砼表面养护，会导致更大的温差，对抗裂没有好处。4.墙体拆模后，立即受到日照，空气干湿度及大气温度的影响，也加大了开裂的趋势。5.施工质量原因产生的裂缝。由于砼浇注振捣不良或者是钢筋保护层较薄，有害物质进入砼使钢筋锈蚀，锈蚀的钢筋体积膨胀，导致砼胀裂，此种类型的裂缝多为纵向裂缝沿钢筋的位置出现。二、采取控制措施（一）砼材料控制。1.选择合适的水泥和严格控制水泥用量选用收缩量较小的水泥，一般此阿勇中低热水泥（如矿渣硅酸盐水泥）和掺煤灰水泥，降低水泥的用量，减少水化热，减少砼的温升值。并尽量选用后期强度（90d或120d），降低水泥量，并延缓峰值。2.砼的干收缩受水胶比的影响较大，水胶比越大干缩越大，因此在砼配合比设计中应尽量控制水胶比。同时就严格控制砼搅拌和施工中的配合比，砼的用水量绝对不能大于配合比是设计所给定的用水量。三、改变墙体钢筋设计，减少钢筋间距第2页共4页在不改变墙板钢筋总量的情况下建议设计部门对墙板水平钢筋进行等截面代换，将原来的粗钢筋大间距改为细钢筋小间距，从而增大墙体的整体约束力，防止墙板产生裂缝。1.合理设置后浇带，减少早期不均匀沉降，放松约束程度。不均匀沉降主要由地基地质和上部建筑物荷载不一引起，由于地下室墙体一般比较长，可以再墙体中不超过60m增加后浇带或膨胀加强带，这样，有效减少了工程早期可能有不均匀沉降产生的裂缝，同时还减少了砼浇注长度引起的蓄热量，减少温度应力，对裂缝的预防和控制扩展起到了相当的作用。2.延长墙体模板拆除时间，减少混凝土内外温差或表面涂刷养护剂。地下室混凝土浇注完后...
