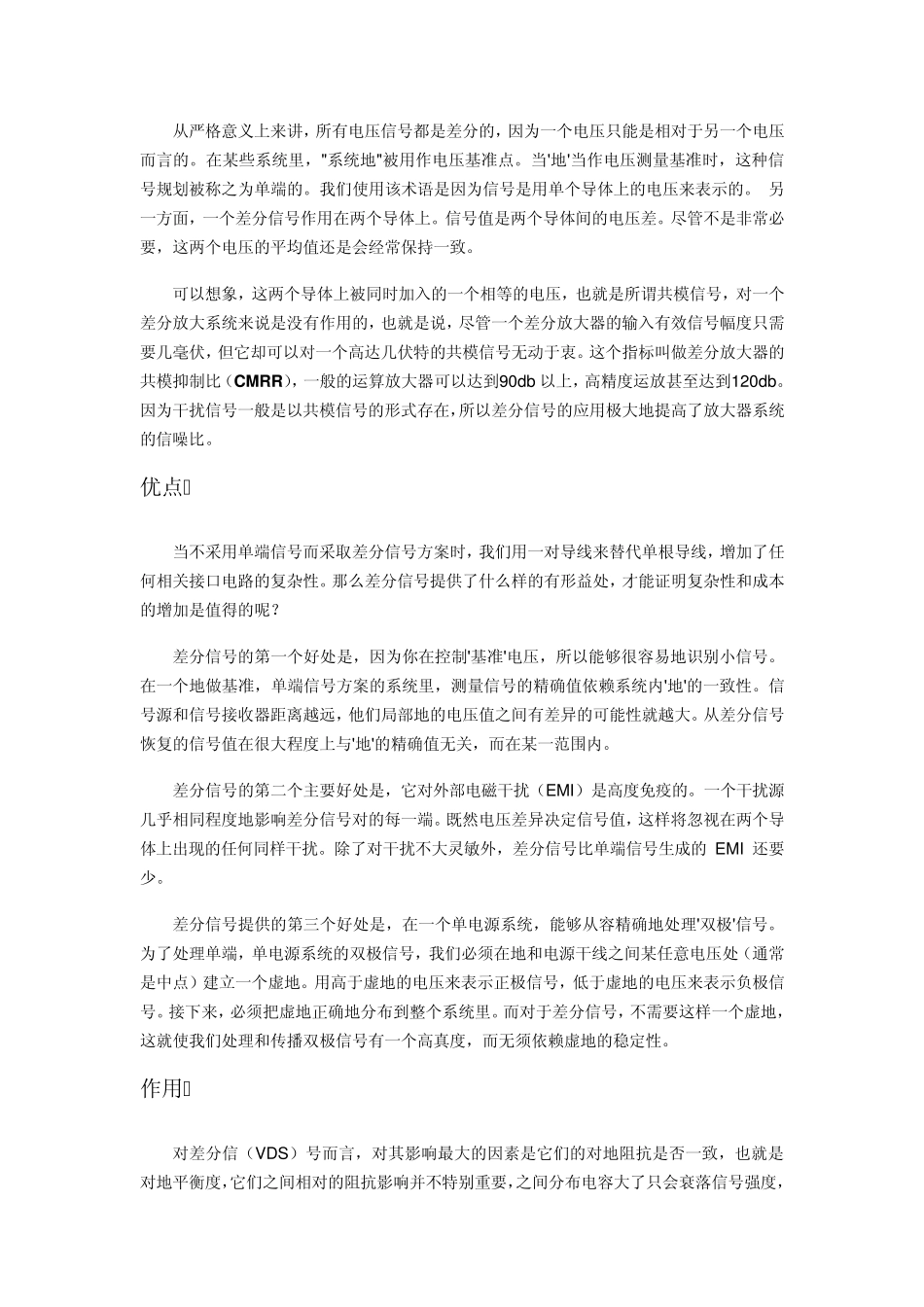

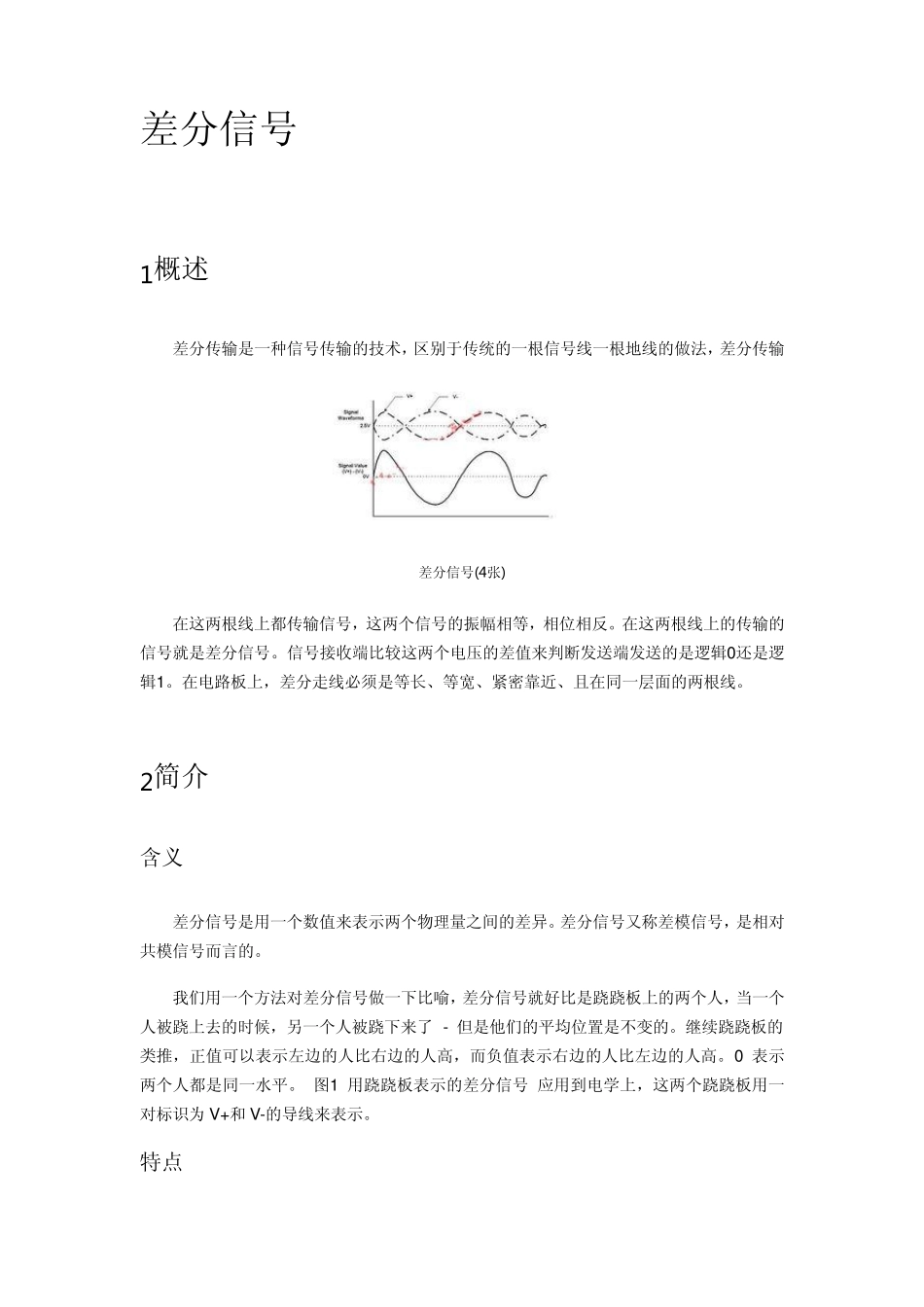

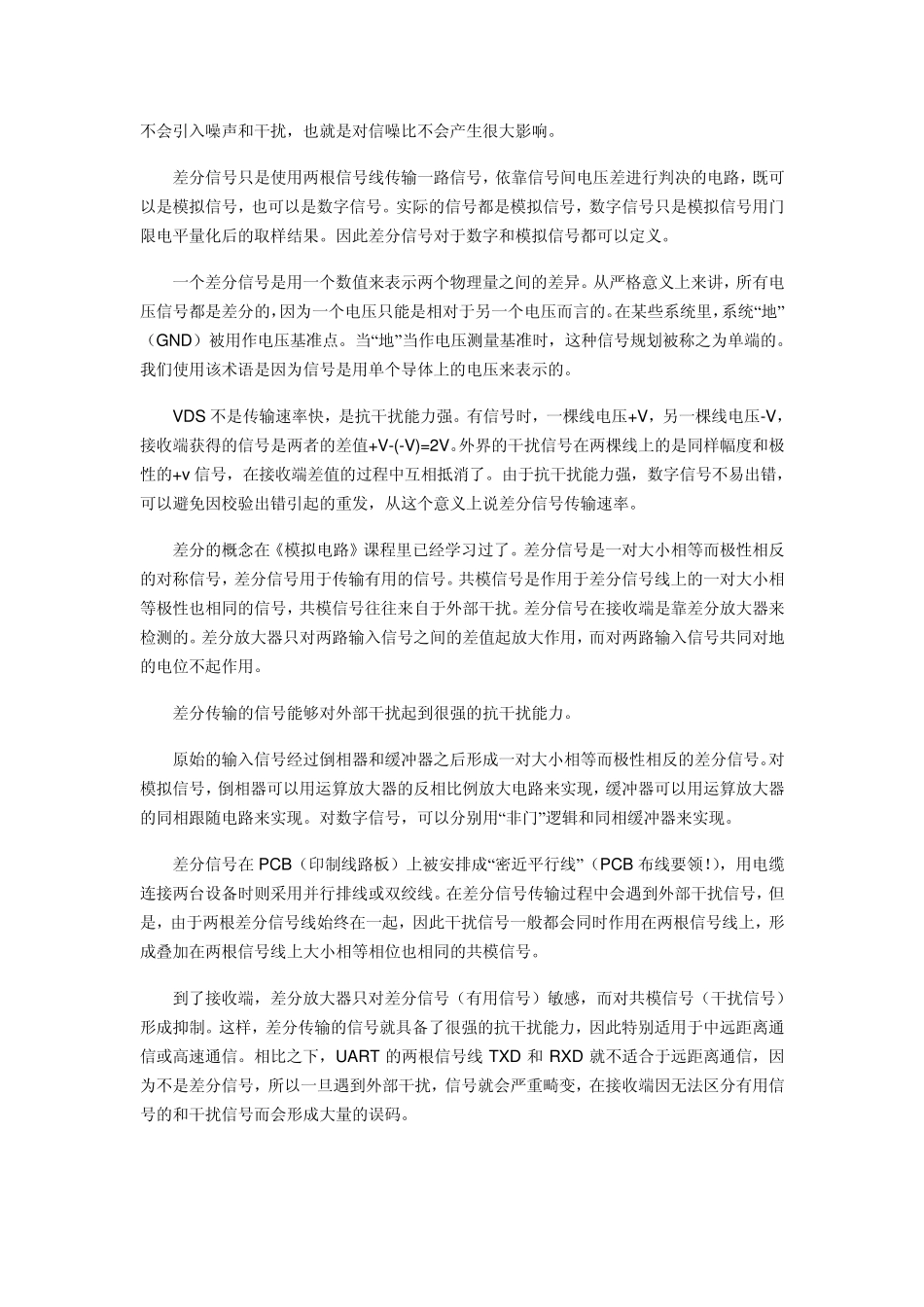

差分信号 1概述 差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输 差分信号(4张) 在这两根线上都传输信号，这两个信号的振幅相等，相位相反。在这两根线上的传输的信号就是差分信号。信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。 2简介 含义 差分信号是用一个数值来表示两个物理量之间的差异。差分信号又称差模信号，是相对共模信号而言的。 我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了 - 但是他们的平均位置是不变的。继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。0 表示两个人都是同一水平。 图1 用跷跷板表示的差分信号 应用到电学上，这两个跷跷板用一对标识为 V+和 V-的导线来表示。 特点 从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，"系统地"被用作电压基准点。当'地'当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。 另一方面，一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要，这两个电压的平均值还是会经常保持一致。 可以想象，这两个导体上被同时加入的一个相等的电压，也就是所谓共模信号，对一个差分放大系统来说是没有作用的，也就是说，尽管一个差分放大器的输入有效信号幅度只需要几毫伏，但它却可以对一个高达几伏特的共模信号无动于衷。这个指标叫做差分放大器的共模抑制比（CMRR），一般的运算放大器可以达到90db以上，高精度运放甚至达到120db。因为干扰信号一般是以共模信号的形式存在，所以差分信号的应用极大地提高了放大器系统的信噪比。 优点 当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？ 差分信号的第一个好处是，因为你在控制'基准'电压，所以能够很容易地识别小信号。在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内'地'的一致性。信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。从差分信号恢复的...
