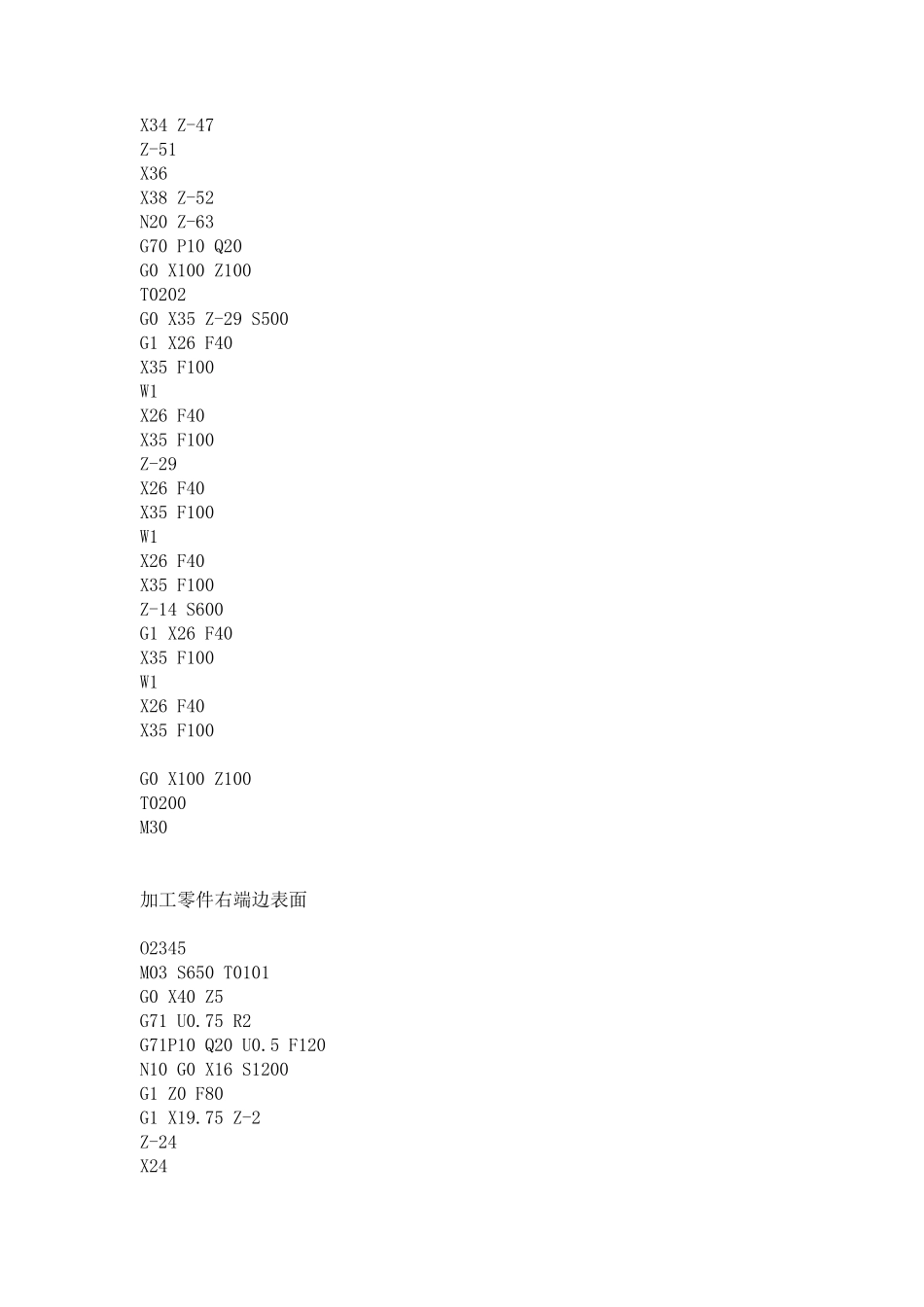

数控车床编程——G71 实例（凯恩帝系统） 2007 年06 月22 日 星期五 20:36 数控车床编程实例(KND 系统) 如图所示分析零件图，其中材料为45 钢，毛坯为&Phi。120mm，下面的编写的数控编程在北京凯恩帝数控车床（KND-1TBⅡ）中加工，所用的刀具为1#刀：外园车刀、2#刀：切槽车刀(3mm 刀宽)、3#刀：螺纹车刀。 如图所示 一、分析：该零件图， 其中材料为45 钢，毛坯为Φ40×120mm，下面的编写的数控编程在北京KND 数控车床（KND-1TBⅡ）中加工， 所用的刀具为1#刀：外园车刀、2#刀：切槽车刀(3mm 刀宽)、3#刀：螺纹车刀。 先加工零件左端边表面 O1234 M03 S650 T0101 // 外园车刀 G0 X40 Z5 G71 U0.75 R2 G71 P10 Q20 U0.5 F120 N10 G0 X0 S1200 G1 Z0 F80 G3 X30 Z-15 R15 G1 Z-46 X32 X34 Z-47 Z-51 X36 X38 Z-52 N20 Z-63 G70 P10 Q20 G0 X100 Z100 T0202 G0 X35 Z-29 S500 G1 X26 F40 X35 F100 W1 X26 F40 X35 F100 Z-29 X26 F40 X35 F100 W1 X26 F40 X35 F100 Z-14 S600 G1 X26 F40 X35 F100 W1 X26 F40 X35 F100 G0 X100 Z100 T0200 M30 加工零件右端边表面 O2345 M03 S650 T0101 G0 X40 Z5 G71 U0.75 R2 G71P10 Q20 U0.5 F120 N10 G0 X16 S1200 G1 Z0 F80 G1 X19.75 Z-2 Z-24 X24 Z-34.74 G2 X31 Z-44.37 R15 N20 G3 X38 Z-54 R15 G70 P10 Q20 G0 X100 Z100 T0202 3mm 的切槽车刀 G0 X35 Z-14 S600 G1 X16 F40 X35 F100 W1 X16 F40 X35 F100 G0 X100 Z100 T0303 螺纹车刀 G0 X30 Z5 S600 G92 X19.4 Z-24 F2.5 X19 X18.5 X18 X17.5 X17 X16.8 X16.75 G0 X100 Z100 T0300 M30 车床编程实例一 半径编程 图3.1.1 半径编程 %3110 （主程序程序名） N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置） N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转） N3 M98 P0003 L6 （调用子程序，并循环6 次） N4 G00 X16 Z1 （返回对刀点） N5 G36 （取消半径编程） N6 M05 （主轴停） N7 M30 （主程序结束并复位） %0003 （子程序名） N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量） N2 G03 U7.385 W-4.923 R8（加工R8 园弧段） N3 U3.215 W-39.877 R60 （加工R60 园弧段） ...
