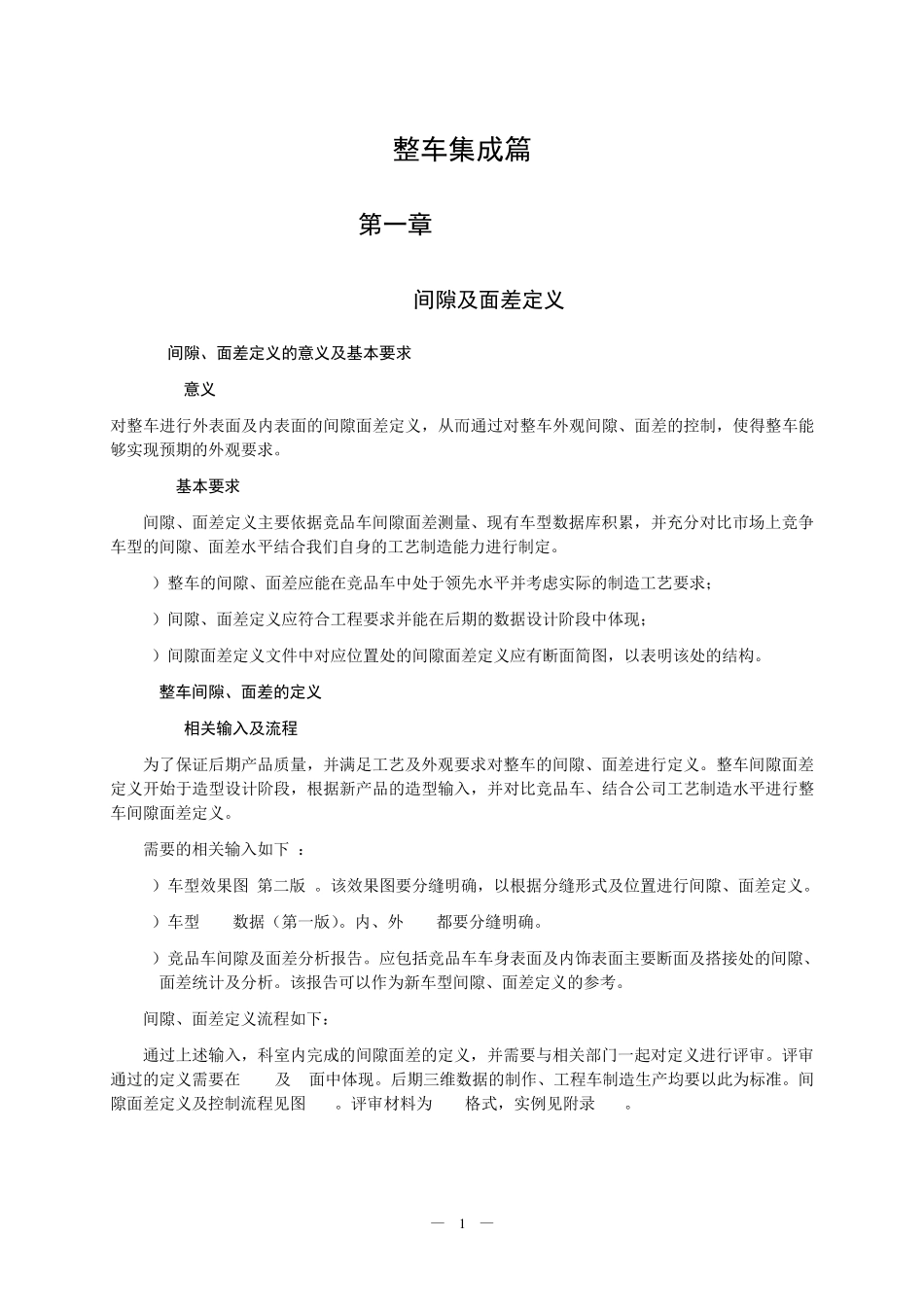

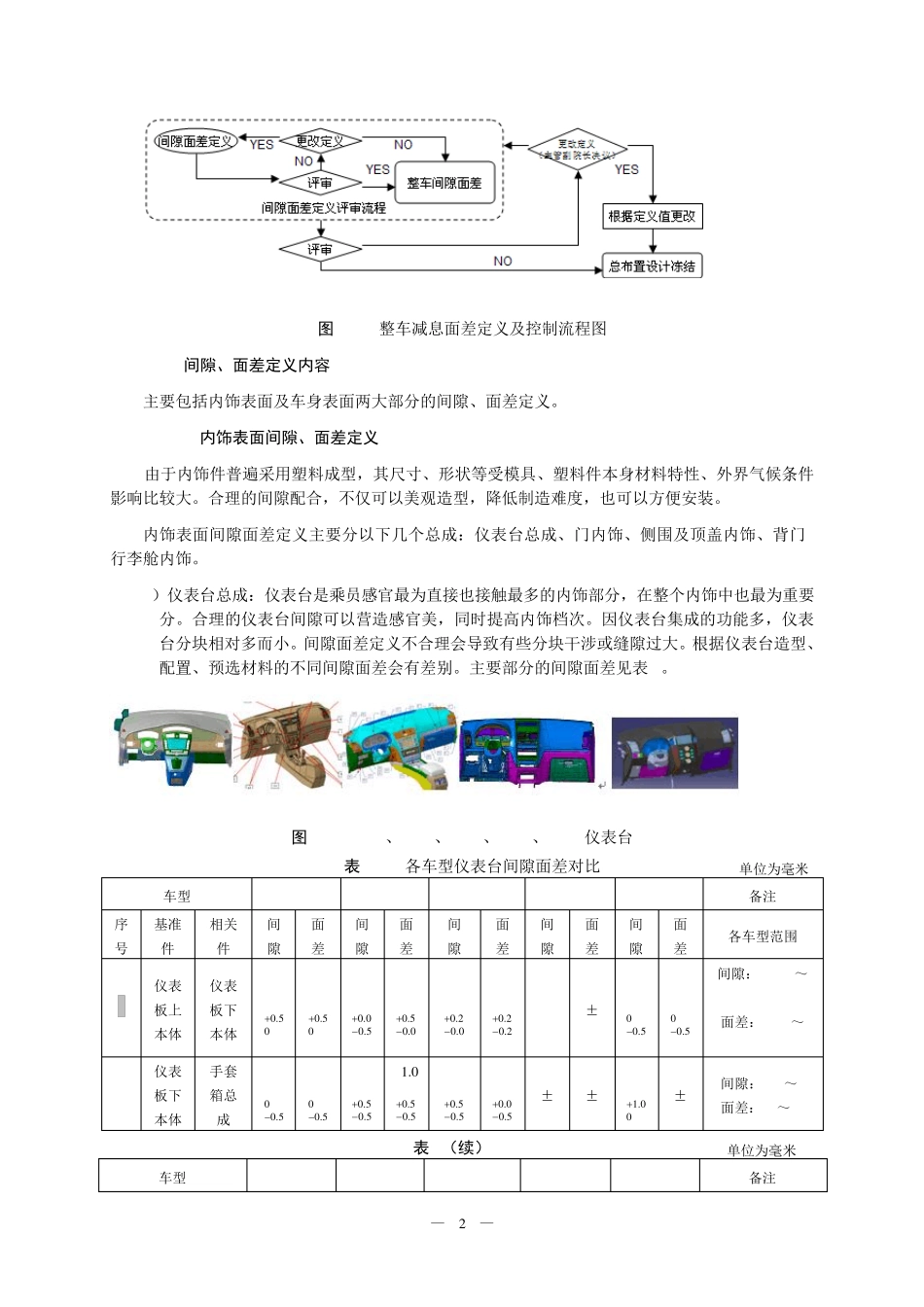

— 1 — 整车集成篇 第一章 XXXXXXXXX 1.1 间隙及面差定义 1.1.1 间隙、面差定义的意义及基本要求 1.1.1.1 意义 对整车进行外表面及内表面的间隙面差定义,从而通过对整车外观间隙、面差的控制,使得整车能够实现预期的外观要求。 1.1.1.2 基本要求 间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累,并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。 1)整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求; 2)间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现; 3)间隙面差定义文件中对应位置处的间隙面差定义应有断面简图,以表明该处的结构。 1.1.2 整车间隙、面差的定义 1.1.2.1 相关输入及流程 为了保证后期产品质量,并满足工艺及外观要求对整车的间隙、面差进行定义。整车间隙面差定义开始于造型设计阶段,根据新产品的造型输入,并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。 需要的相关输入如下 : 1)车型效果图(第二版)。该效果图要分缝明确,以根据分缝形式及位置进行间隙、面差定义。 2)车型 CAS数据(第一版)。内、外 CAS都要分缝明确。 3)竞品车间隙及面差分析报告。应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。该报告可以作为新车型间隙、面差定义的参考。 间隙、面差定义流程如下: 通过上述输入,科室内完成的间隙面差的定义,并需要与相关部门一起对定义进行评审。评审通过的定义需要在 CAS及 A面中体现。后期三维数据的制作、工程车制造生产均要以此为标准。间隙面差定义及控制流程见图 1-1。评审材料为 PPT格式,实例见附录 A-1。 — 2 — 图1-1 整车减息面差定义及控制流程图 1.1.2.2 间隙、面差定义内容 主要包括内饰表面及车身表面两大部分的间隙、面差定义。 1.1.2.2.1 内饰表面间隙、面差定义 由于内饰件普遍采用塑料成型,其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。合理的间隙配合,不仅可以美观造型,降低制造难度,也可以方便安装。 内饰表面间隙面差定义主要分以下几个总成:仪表台总成、门内饰、侧围及顶盖内饰、背门/行李舱内饰。 1)仪表台总成:仪表台是乘员感官最为直接也接触最多的内饰部分,在整个内饰中也最为重要分。合理的仪表台间隙可以营造感官美,同时提高内饰档次。因仪表台集成的功能多,...
