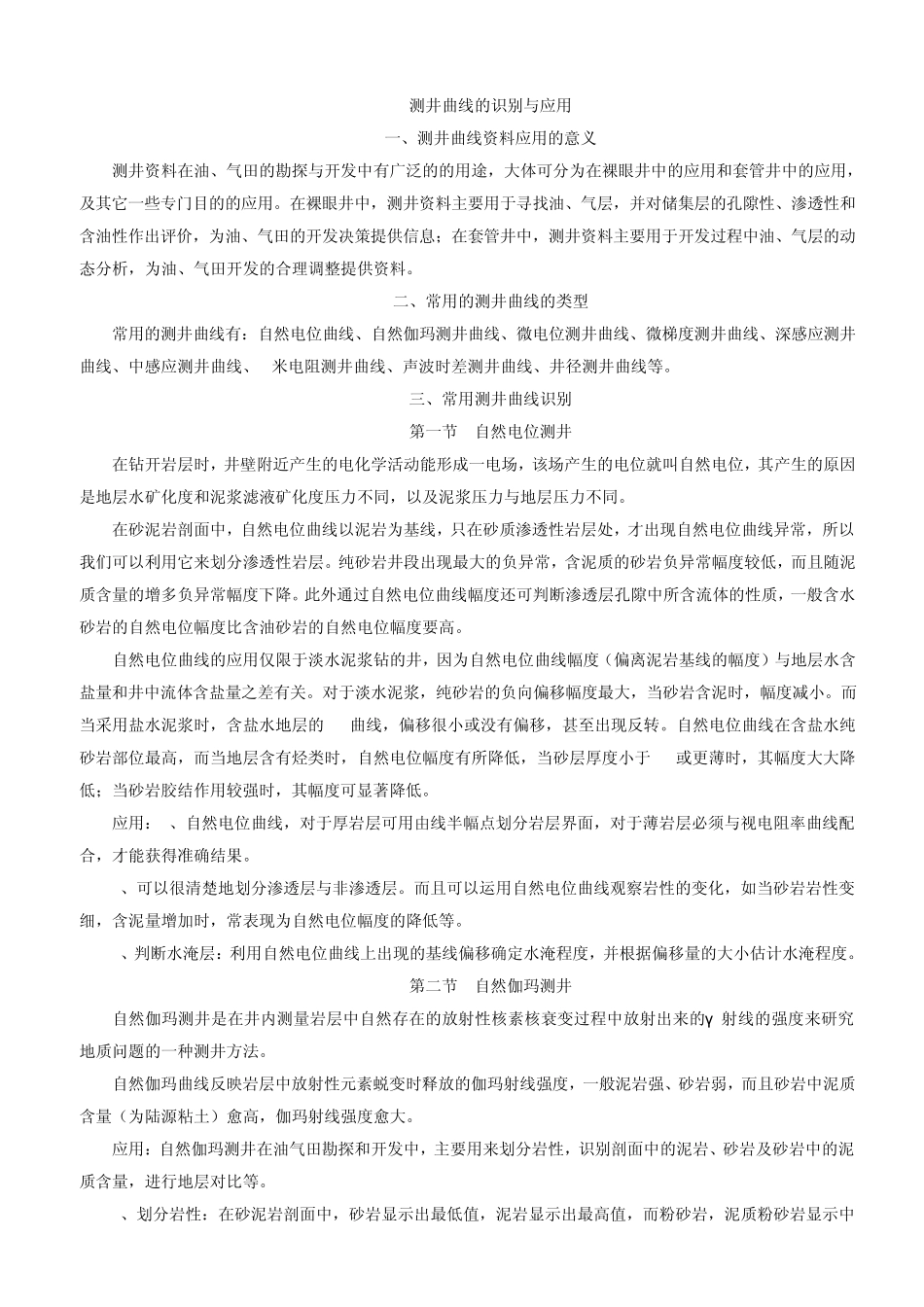

测井曲线的识别与应用 一、测井曲线资料应用的意义 测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它一些专门目的的应用。在裸眼井中，测井资料主要用于寻找油、气层，并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中，测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料。 二、常用的测井曲线的类型 常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中感应测井曲线、4米电阻测井曲线、声波时差测井曲线、井径测井曲线等。 三、常用测井曲线识别 第一节 自然电位测井 在钻开岩层时，井壁附近产生的电化学活动能形成一电场，该场产生的电位就叫自然电位，其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同，以及泥浆压力与地层压力不同。 在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层。纯砂岩井段出现最大的负异常，含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。 自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。对于淡水泥浆，纯砂岩的负向偏移幅度最大，当砂岩含泥时，幅度减小。而当采用盐水泥浆时，含盐水地层的SP曲线，偏移很小或没有偏移，甚至出现反转。自然电位曲线在含盐水纯砂岩部位最高，而当地层含有烃类时，自然电位幅度有所降低，当砂层厚度小于 3m或更薄时，其幅度大大降低；当砂岩胶结作用较强时，其幅度可显著降低。 应用：1、自然电位曲线，对于厚岩层可用由线半幅点划分岩层界面，对于薄岩层必须与视电阻率曲线配合，才能获得准确结果。 2、可以很清楚地划分渗透层与非渗透层。而且可以运用自然电位曲线观察岩性的变化，如当砂岩岩性变细，含泥量增加时，常表现为自然电位幅度的降低等。 3、判断水淹层：利用自然电位曲线上出现的基线偏移确定水淹程度，并根据偏移量的大小估计水淹程度。 第二节 自然伽玛测井 自然伽玛测井是在井内测量岩层中自然存在的放射性核素核衰变过程中放射出来的γ 射线的强度来...
