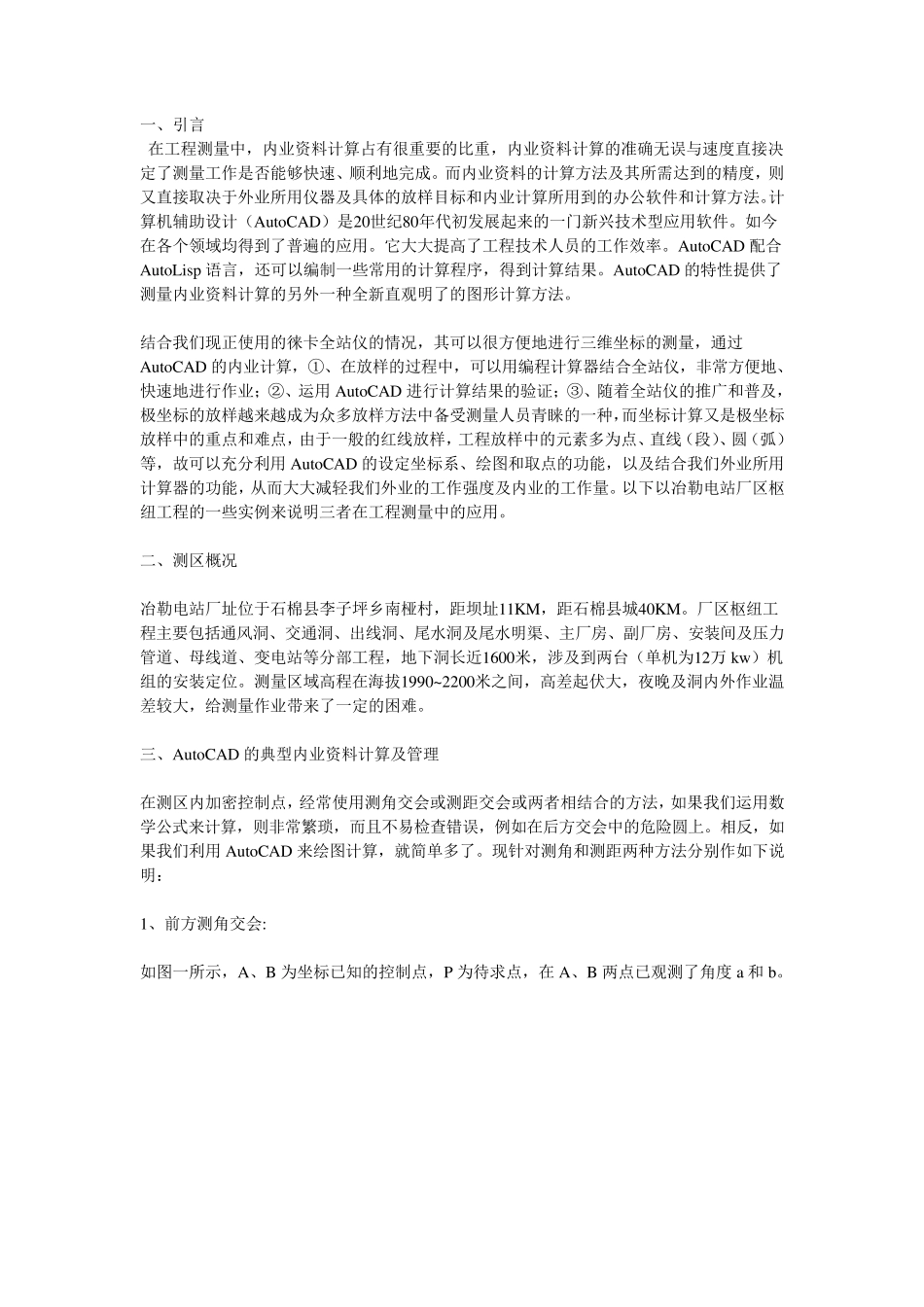

一、引言 在工程测量中，内业资料计算占有很重要的比重，内业资料计算的准确无误与速度直接决定了测量工作是否能够快速、顺利地完成。而内业资料的计算方法及其所需达到的精度，则又直接取决于外业所用仪器及具体的放样目标和内业计算所用到的办公软件和计算方法。计算机辅助设计（AutoCAD）是20世纪80年代初发展起来的一门新兴技术型应用软件。如今在各个领域均得到了普遍的应用。它大大提高了工程技术人员的工作效率。AutoCAD 配合AutoLisp 语言，还可以编制一些常用的计算程序，得到计算结果。AutoCAD 的特性提供了测量内业资料计算的另外一种全新直观明了的图形计算方法。 结合我们现正使用的徕卡全站仪的情况，其可以很方便地进行三维坐标的测量，通过AutoCAD 的内业计算，①、在放样的过程中，可以用编程计算器结合全站仪，非常方便地、快速地进行作业；②、运用 AutoCAD 进行计算结果的验证；③、随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种，而坐标计算又是极坐标放样中的重点和难点，由于一般的红线放样，工程放样中的元素多为点、直线（段）、圆（弧）等，故可以充分利用 AutoCAD 的设定坐标系、绘图和取点的功能，以及结合我们外业所用计算器的功能，从而大大减轻我们外业的工作强度及内业的工作量。以下以冶勒电站厂区枢纽工程的一些实例来说明三者在工程测量中的应用。 二、测区概况 冶勒电站厂址位于石棉县李子坪乡南桠村，距坝址11KM，距石棉县城40KM。厂区枢纽工程主要包括通风洞、交通洞、出线洞、尾水洞及尾水明渠、主厂房、副厂房、安装间及压力管道、母线道、变电站等分部工程，地下洞长近1600米，涉及到两台（单机为12万 kw）机组的安装定位。测量区域高程在海拔1990~2200米之间，高差起伏大，夜晚及洞内外作业温差较大，给测量作业带来了一定的困难。 三、AutoCAD 的典型内业资料计算及管理 在测区内加密控制点，经常使用测角交会或测距交会或两者相结合的方法，如果我们运用数学公式来计算，则非常繁琐，而且不易检查错误，例如在后方交会中的危险圆上。相反，如果我们利用 AutoCAD 来绘图计算，就简单多了。现针对测角和测距两种方法分别作如下说明： 1、前方测角交会: 如图一所示，A、B 为坐标已知的控制点，P 为待求点，在 A、B 两点已观测了角度 a 和 b。 我们就可以利用Au toCAD 系统软件，根据A、B 两点坐标在桌面绘制出 A、B 两个点，连...
