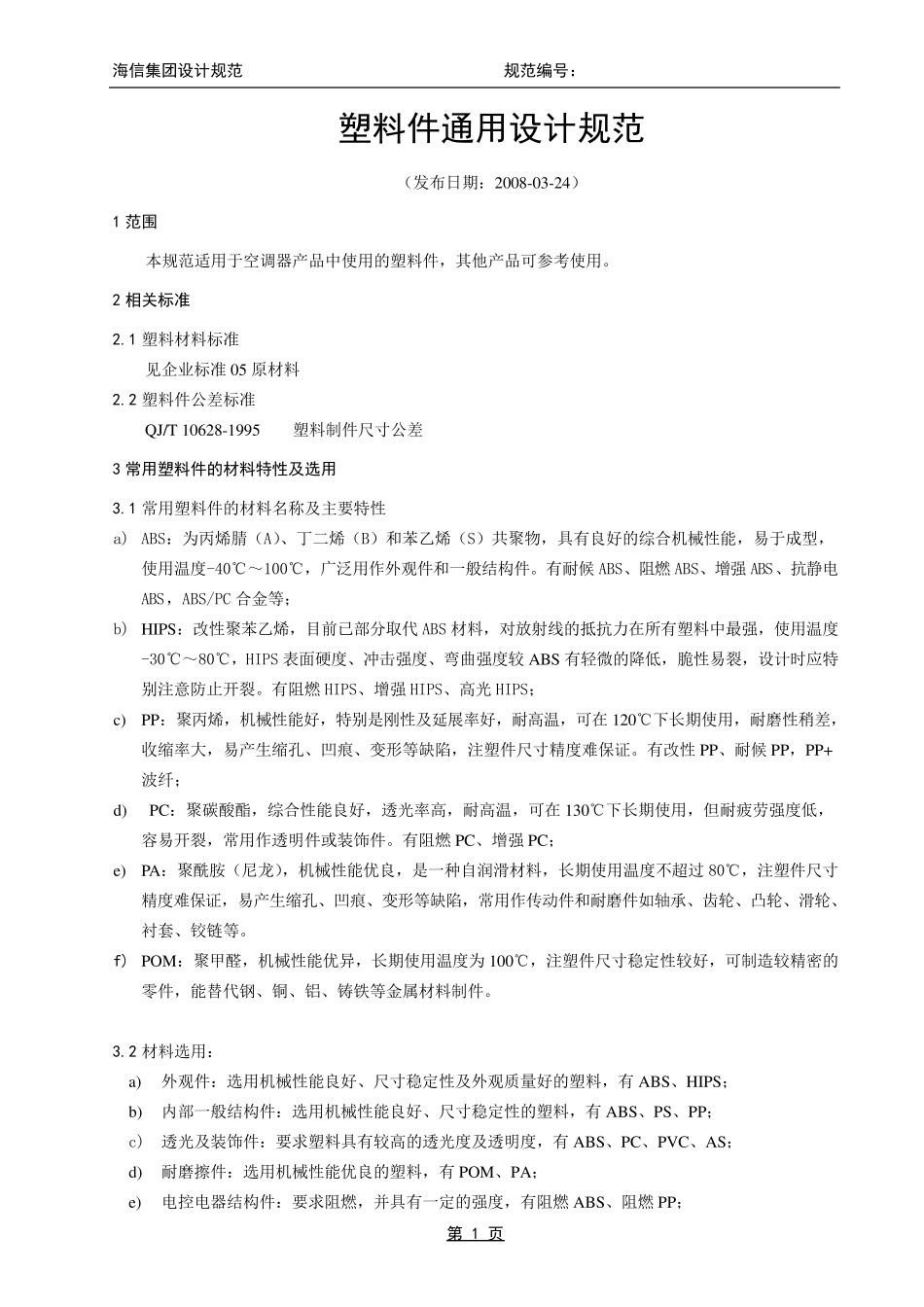

海信集团设计规范 规范编号: 第 1 页 塑料件通用设计规范 (发布日期:2008-03-24) 1 范围 本规范适用于空调器产品中使用的塑料件,其他产品可参考使用。 2 相关标准 2.1 塑料材料标准 见企业标准05 原材料 2.2 塑料件公差标准 QJ/T 10628-1995 塑料制件尺寸公差 3 常用塑料件的材料特性及选用 3.1 常用塑料件的材料名称及主要特性 a) ABS:为丙烯腈(A)、丁二烯(B)和苯乙烯(S)共聚物,具有良好的综合机械性能,易于成型,使用温度-40℃~100℃,广泛用作外观件和一般结构件。有耐候 ABS、阻燃 ABS、增强 ABS、抗静电ABS,ABS/PC 合金等; b) HIPS:改性聚苯乙烯,目前已部分取代 ABS 材料,对放射线的抵抗力在所有塑料中最强,使用温度-30℃~80℃,HIPS 表面硬度、冲击强度、弯曲强度较 ABS 有轻微的降低,脆性易裂,设计时应特别注意防止开裂。有阻燃 HIPS、增强 HIPS、高光HIPS; c) PP:聚丙烯,机械性能好,特别是刚性及延展率好,耐高温,可在 120℃下长期使用,耐磨性稍差,收缩率大,易产生缩孔、凹痕、变 形 等缺 陷 ,注塑件尺寸精 度难 保 证 。有改性PP、耐候 PP,PP+波 纤 ; d) PC:聚碳 酸 酯 ,综合性能良好,透 光率高,耐高温,可在 130℃下长期使用,但 耐疲 劳 强度低,容 易开裂,常用作透 明 件或 装 饰 件。有阻燃 PC、增强 PC; e) PA:聚酰 胺 (尼 龙 ),机械性能优 良,是一种 自 润 滑 材料,长期使用温度不 超 过 80℃,注塑件尺寸精 度难 保 证 ,易产生缩孔、凹痕、变 形 等缺 陷 ,常用作传 动 件和耐磨件如 轴 承 、齿 轮 、凸 轮 、滑 轮 、衬 套 、铰 链 等。 f) POM:聚甲 醛 ,机械性能优 异 ,长期使用温度为100℃,注塑件尺寸稳 定 性较好,可制造 较精 密 的零 件,能替 代钢 、铜 、铝 、铸 铁 等金属 材料制件。 3.2 材料选 用: a) 外观件:选 用机械性能良好、尺寸稳 定 性及外观质 量 好的塑料,有ABS、HIPS; b) 内 部一般结构件:选 用机械性能良好、尺寸稳 定 性的塑料,有ABS、PS、PP; c) 透 光及装 饰 件:要求 塑料具有较高的透 光度及透 明 度,有ABS、PC、PVC、AS; d) 耐磨擦 件:选 用机械性能优 良的塑料,有POM、PA; e) 电控 电器结构件:要求 阻燃,并 具有一定 的强度,有阻燃 ABS、阻燃 PP; ...
