汽车电器教案14汽车照明系统故障检测VIP免费

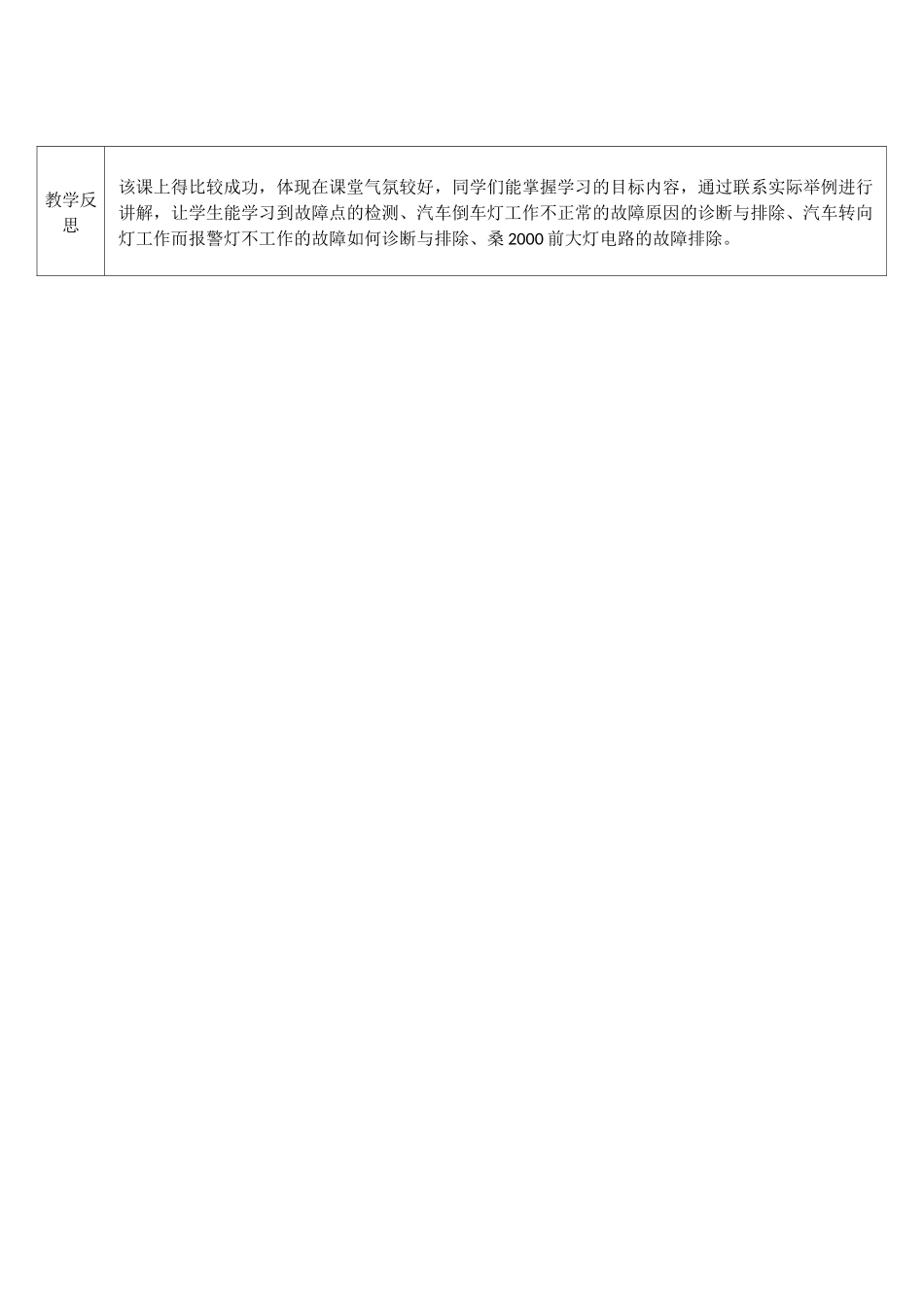

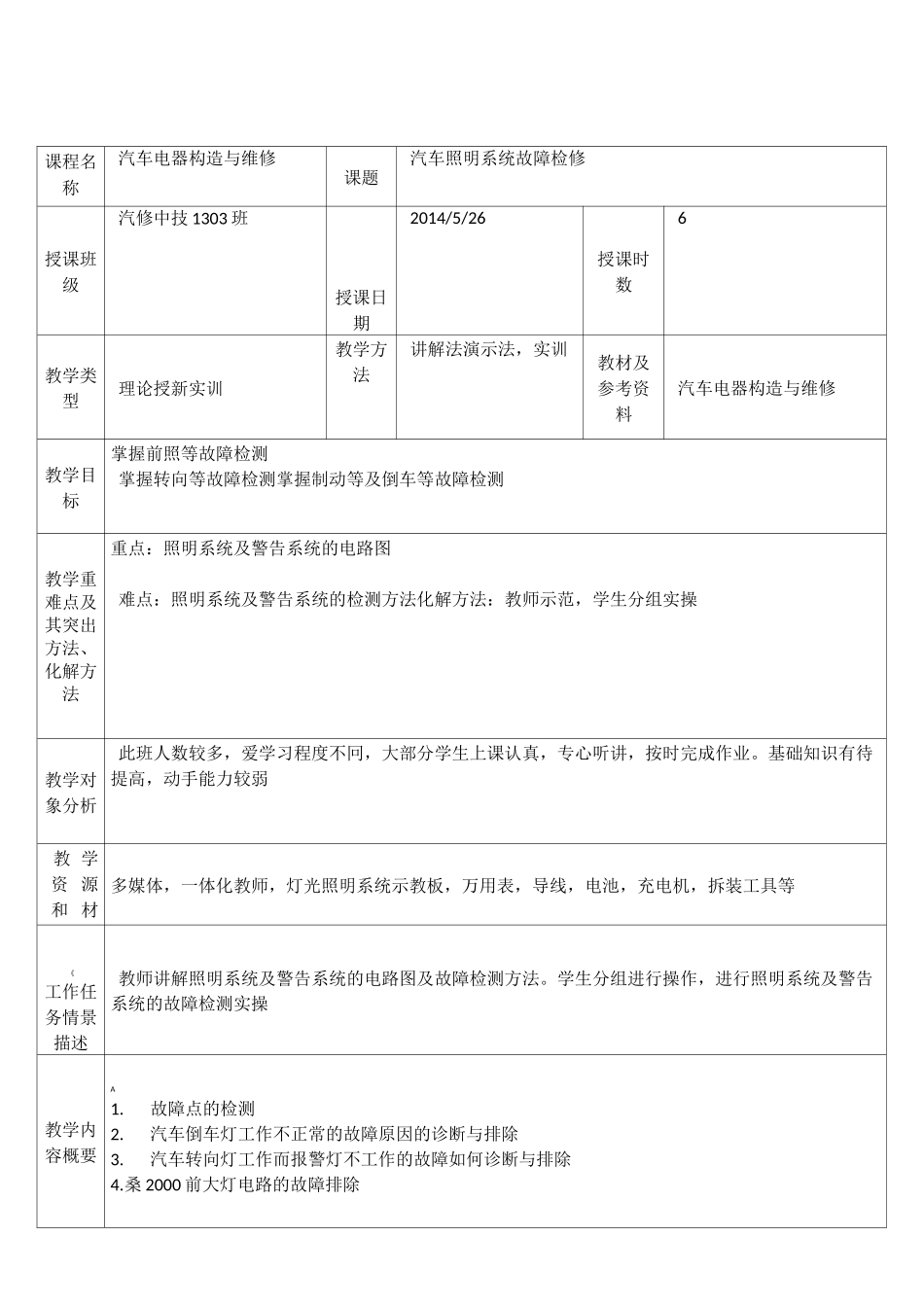

课程名称汽车电器构造与维修课题汽车照明系统故障检修授课班级汽修中技 1303 班授课日期2014/5/26授课时数6教学类型理论授新实训教学方法讲解法演示法，实训教材及参考资料汽车电器构造与维修教学目标掌握前照等故障检测掌握转向等故障检测掌握制动等及倒车等故障检测教学重难点及其突出方法、化解方法重点：照明系统及警告系统的电路图难点：照明系统及警告系统的检测方法化解方法：教师示范，学生分组实操教学对象分析此班人数较多，爱学习程度不冋，大部分学生上课认真，专心听讲，按时完成作业。基础知识有待提高，动手能力较弱教 学资 源和 材料多媒体，一体化教师，灯光照明系统示教板，万用表，导线，电池，充电机，拆装工具等《工作任务情景描述教师讲解照明系统及警告系统的电路图及故障检测方法。学生分组进行操作，进行照明系统及警告系统的故障检测实操教学内容概要A1.故障点的检测2.汽车倒车灯工作不正常的故障原因的诊断与排除3.汽车转向灯工作而报警灯不工作的故障如何诊断与排除4.桑 2000 前大灯电路的故障排除教学反思该课上得比较成功，体现在课堂气氛较好，同学们能掌握学习的目标内容，通过联系实际举例进行讲解，让学生能学习到故障点的检测、汽车倒车灯工作不正常的故障原因的诊断与排除、汽车转向灯工作而报警灯不工作的故障如何诊断与排除、桑 2000 前大灯电路的故障排除。任务图纸任务图纸2）转向灯亮但不闪烁接通转向灯开关，转向灯点亮，但不闪烁。导致此类故障的原因主要有闪光器本身故障或闪光器搭铁不良、报警开关有故障等。汽车制动灯工作不正常的故障原因的诊断与排除汽车制动灯也叫刹车灯。安装在车尾两边，其作用是在高压清洗车制动停车或制动减速行驶时，向后车发出灯光信号，以提醒尾随的车辆注意,防止追尾。灯光为红色。功率为 20W 以上。如果汽车制动灯工作不正常的的情况下，很容易容易发生交通事故的。A、故障原因：1、熔断器断路。2、制动灯开关损坏。3、灯泡断路。4、连接线路断路或插接件松脱。B、故障判断与排除：1、如果一侧制动灯亮而另一侧制动灯不亮，应先检查不亮侧的制动灯灯泡是否断路，灯座处黑/红导线上的电压是否正常。若均良好，再检查搭铁线是否良好，灯泡与灯座接触是否良好。2、如果两侧的制动灯均不亮，应先检查熔断器是否断路。若良好，再检查制动灯开关处黑/红导线电压是否正常。若电压正常，则拆下制动灯开关处的两导线并连接在一起，此时若制动灯亮，说明制动灯开关损...
