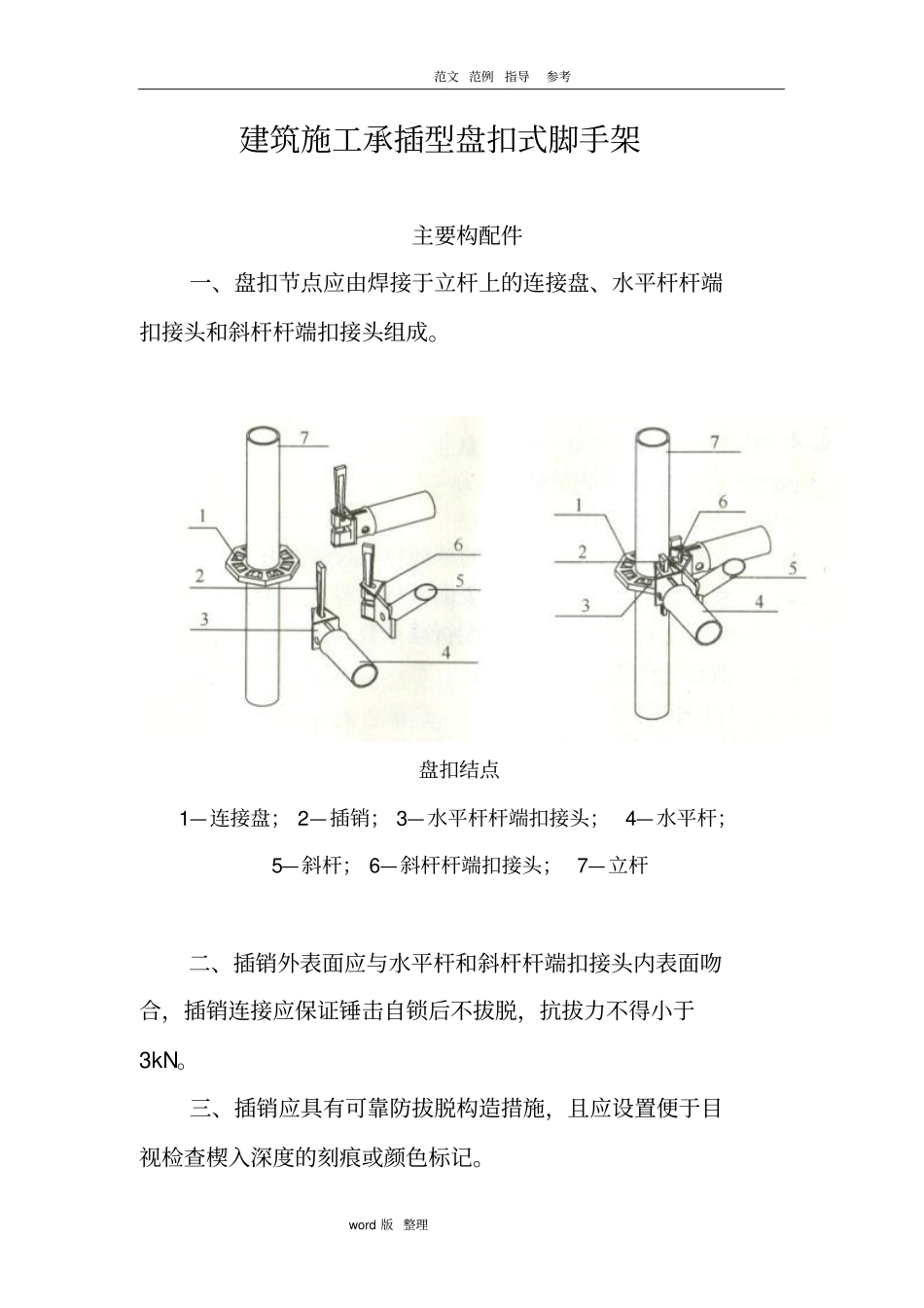

范文 范例指导参考word 版 整理建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。盘扣结点1—连接盘； 2—插销； 3—水平杆杆端扣接头； 4—水平杆；5—斜杆； 6—斜杆杆端扣接头； 7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。范文 范例指导参考word 版 整理四、立杆盘扣节点间距宜按0. 5m 模数设置；横杆长度宜按 0. 3m 模数设置。材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》 GB/T700 以及《一般工程用铸造碳钢件》GB/T11352 的规定。承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352 中牌号为 ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。范文 范例指导参考word 版 整理制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于 3. 5mm。二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为± 0.5mm；钢板冲压制作的连接盘厚度不应小于 l0mm，允许尺寸偏差应为± 0.5mm。三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500 平方毫米的接触面积。四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为± 0.lmm。五、立杆连接套管可采用铸钢套管或无缝钢管套管。采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。套管内径与立杆钢管外径间隙不应大于2mm。六、立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，销孔孔径不应大于14mm，允许尺寸偏差应为± 0.1mm；立杆连接件直径宜为12mm，允许尺寸偏差应为± 0.1mm。七、连接盘与立杆焊接固定时，连接盘盘心与立杆轴心范文 范例指导参考word ...
