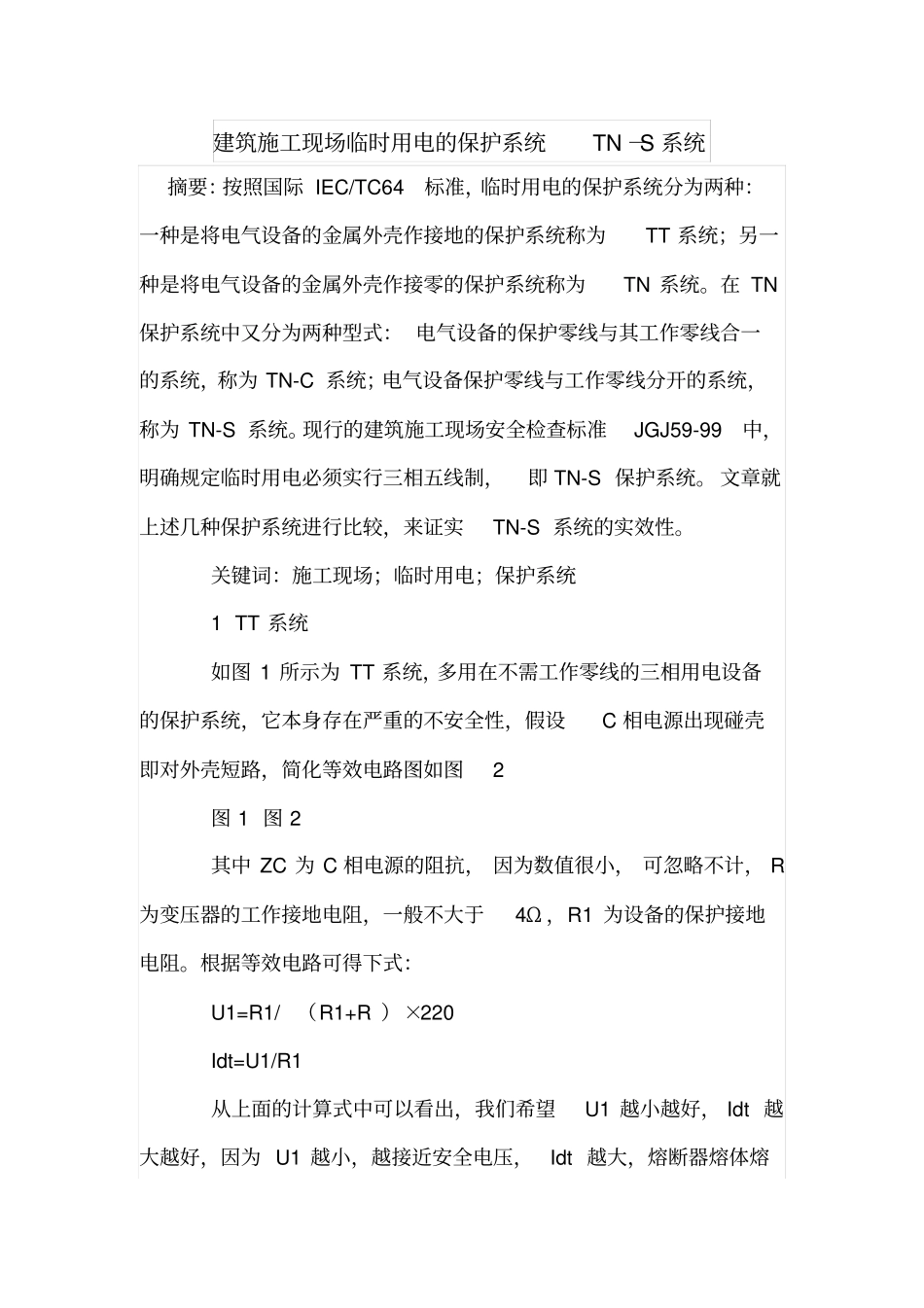

建筑施工现场临时用电的保护系统TN ―S 系统摘要：按照国际 IEC/TC64标准，临时用电的保护系统分为两种：一种是将电气设备的金属外壳作接地的保护系统称为TT 系统；另一种是将电气设备的金属外壳作接零的保护系统称为TN 系统。在 TN保护系统中又分为两种型式： 电气设备的保护零线与其工作零线合一的系统，称为 TN-C 系统；电气设备保护零线与工作零线分开的系统，称为 TN-S 系统。现行的建筑施工现场安全检查标准JGJ59-99中，明确规定临时用电必须实行三相五线制，即 TN-S 保护系统。 文章就上述几种保护系统进行比较，来证实TN-S 系统的实效性。关键词：施工现场；临时用电；保护系统1 TT 系统如图 1 所示为 TT 系统，多用在不需工作零线的三相用电设备的保护系统，它本身存在严重的不安全性，假设C 相电源出现碰壳即对外壳短路，简化等效电路图如图2 图 1 图 2 其中 ZC 为 C 相电源的阻抗， 因为数值很小， 可忽略不计， R为变压器的工作接地电阻，一般不大于4Ω ，R1 为设备的保护接地电阻。根据等效电路可得下式：U1=R1/（R1+R ）×220 Idt=U1/R1 从上面的计算式中可以看出，我们希望U1 越小越好， Idt 越大越好，因为 U1 越小，越接近安全电压，Idt 越大，熔断器熔体熔断的时间越短，对人和设备的安全就越有保障。实际就希望R1 的值越小越好， R1 为设备的保护接地电阻，通常的做法是将2.5 米长的镀锌圆钢打入地下 -0.8 米，作为接地体。但其接地电阻值与土壤电阻率、垂直接地体的根数及其间距有关，受施工场地限制及从节约材料等方面来看，现场的所有电气设备均采用TT 保护系统不经济，所以说它不可取。2 TN-C 系统设备金属外壳与工作零线连接的保护系统，如图3 所示：图 3 从图中可以看出，此系统存在以下的缺点：（1 ）当三相负载不平衡时，零线上出现零序电流，则零线对地有电压。当三相负载严重失衡时，可能导致触电事故。（2）通过漏电保护器的工作零线，不能作为电气设备的保护零线使用。 因为保护零线在任何情况下不能断。工作零线做保护零线使用时，对有漏电保护装置的系统，将无法正常运转，漏电保护器会跳闸。这种现象在现场经常发生。（3）某一相线对设备外壳短路，保护零线（即工作零线）断线，外壳对地将呈现相电压，人体一旦触及后果将不堪设想。3 TN-S 系统对照 TN-C 系统的缺点，连接电气设备金属外壳的保护零线，只能与工作零线分开而单独敷设，即必须采...
