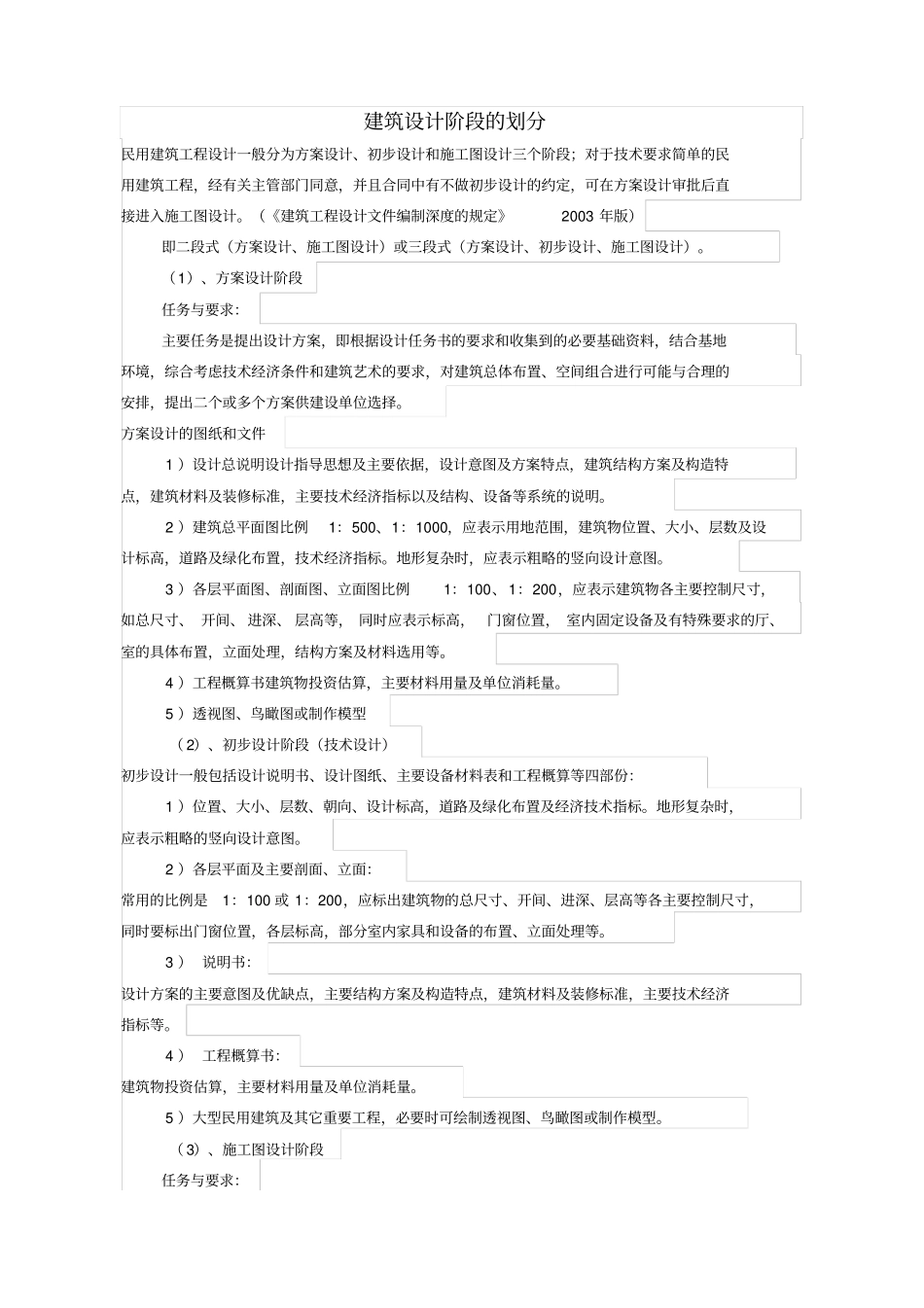

建筑设计各阶段划分_第1页
1/2
建筑设计各阶段划分_第2页
2/2
建筑设计阶段的划分民用建筑工程设计一般分为方案设计、初步设计和施工图设计三个阶段;对于技术要求简单的民用建筑工程,经有关主管部门同意,并且合同中有不做初步设计的约定,可在方案设计审批后直接进入施工图设计。(《建筑工程设计文件编制深度的规定》2003 年版)即二段式(方案设计、施工图设计)或三段式(方案设计、初步设计、施工图设计)。(1)、方案设计阶段任务与要求:主要任务是提出设计方案,即根据设计任务书的要求和收集到的必要基础资料,结合基地环境,综合考虑技术经济条件和建筑艺术的要求,对建筑总体布置、空间组合进行可能与合理的安排,提出二个或多个方案供建设单位选择。方案设计的图纸和文件 1 )设计总说明设计指导思想及主要依据,设计意图及方案特点,建筑结构方案及构造特点,建筑材料及装修标准,主要技术经济指标以及结构、设备等系统的说明。 2 )建筑总平面图比例1:500、1:1000,应表示用地范围,建筑物位置、大小、层数及设计标高,道路及绿化布置,技术经济指标。地形复杂时,应表示粗略的竖向设计意图。 3 )各层平面图、剖面图、立面图比例1:100、1:200,应表示建筑物各主要控制尺寸,如总尺寸、 开间、 进深、 层高等, 同时应表示标高,门窗位置, 室内固定设备及有特殊要求的厅、室的具体布置,立面处理,结构方案及材料选用等。 4 )工程概算书建筑物投资估算,主要材料用量及单位消耗量。 5 )透视图、鸟瞰图或制作模型( 2)、初步设计阶段(技术设计)初步设计一般包括设计说明书、设计图纸、主要设备材料表和工程概算等四部份: 1 )位置、大小、层数、朝向、设计标高,道路及绿化布置及经济技术指标。地形复杂时,应表示粗略的竖向设计意图。 2 )各层平面及主要剖面、立面:常用的比例是1:100 或 1:200,应标出建筑物的总尺寸、开间、进深、层高等各主要控制尺寸,同时要标出门窗位置,各层标高,部分室内家具和设备的布置、立面处理等。 3 ) 说明书:设计方案的主要意图及优缺点,主要结构方案及构造特点,建筑材料及装修标准,主要技术经济指标等。 4 ) 工程概算书:建筑物投资估算,主要材料用量及单位消耗量。 5 )大型民用建筑及其它重要工程,必要时可绘制透视图、鸟瞰图或制作模型。( 3)、施工图设计阶段任务与要求:施工图设计的主要任务是满足施工要求,即在初步设计或技术设计的基础上,综合建筑、结构、设备各工种,相互交底、核实核...
