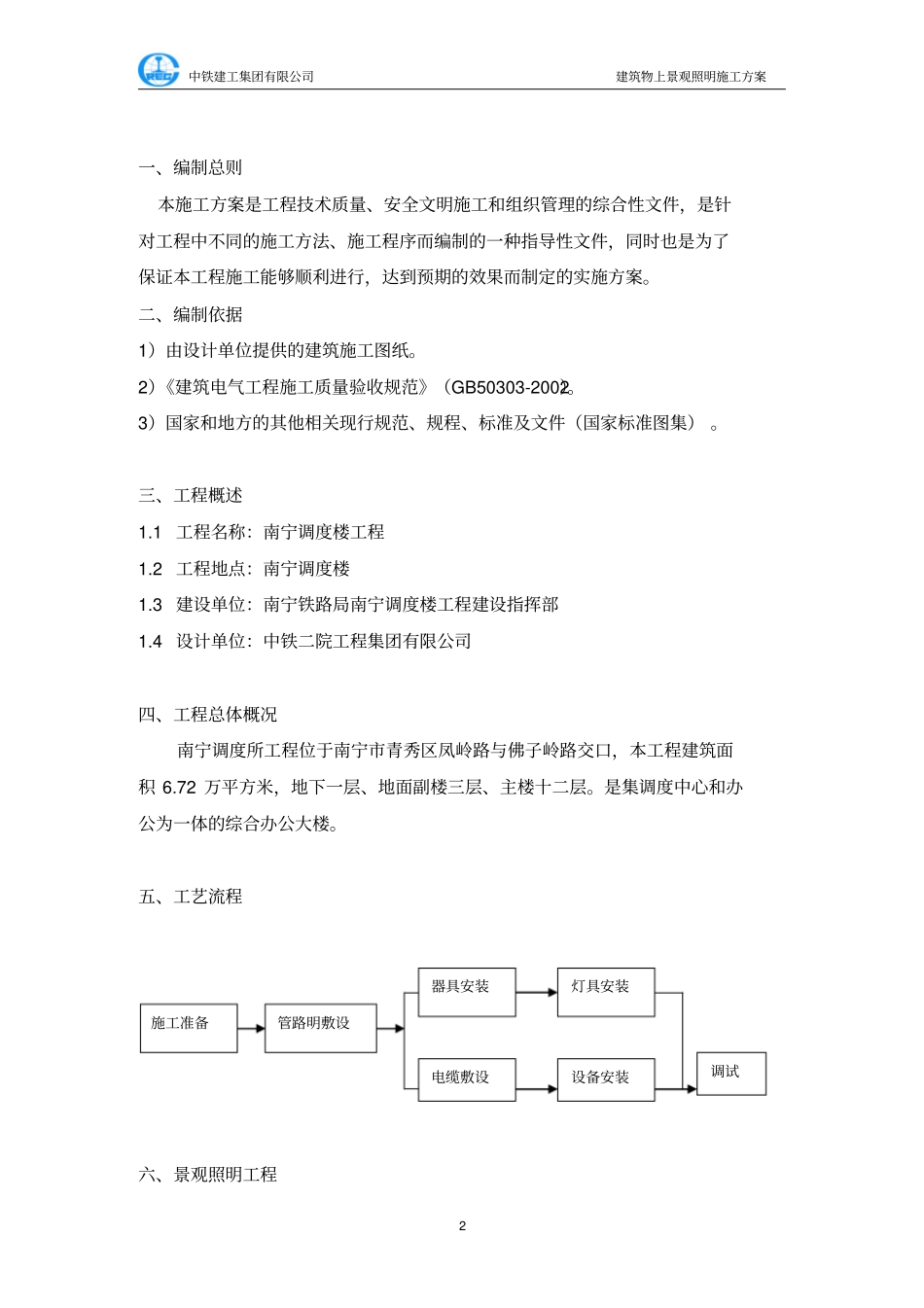

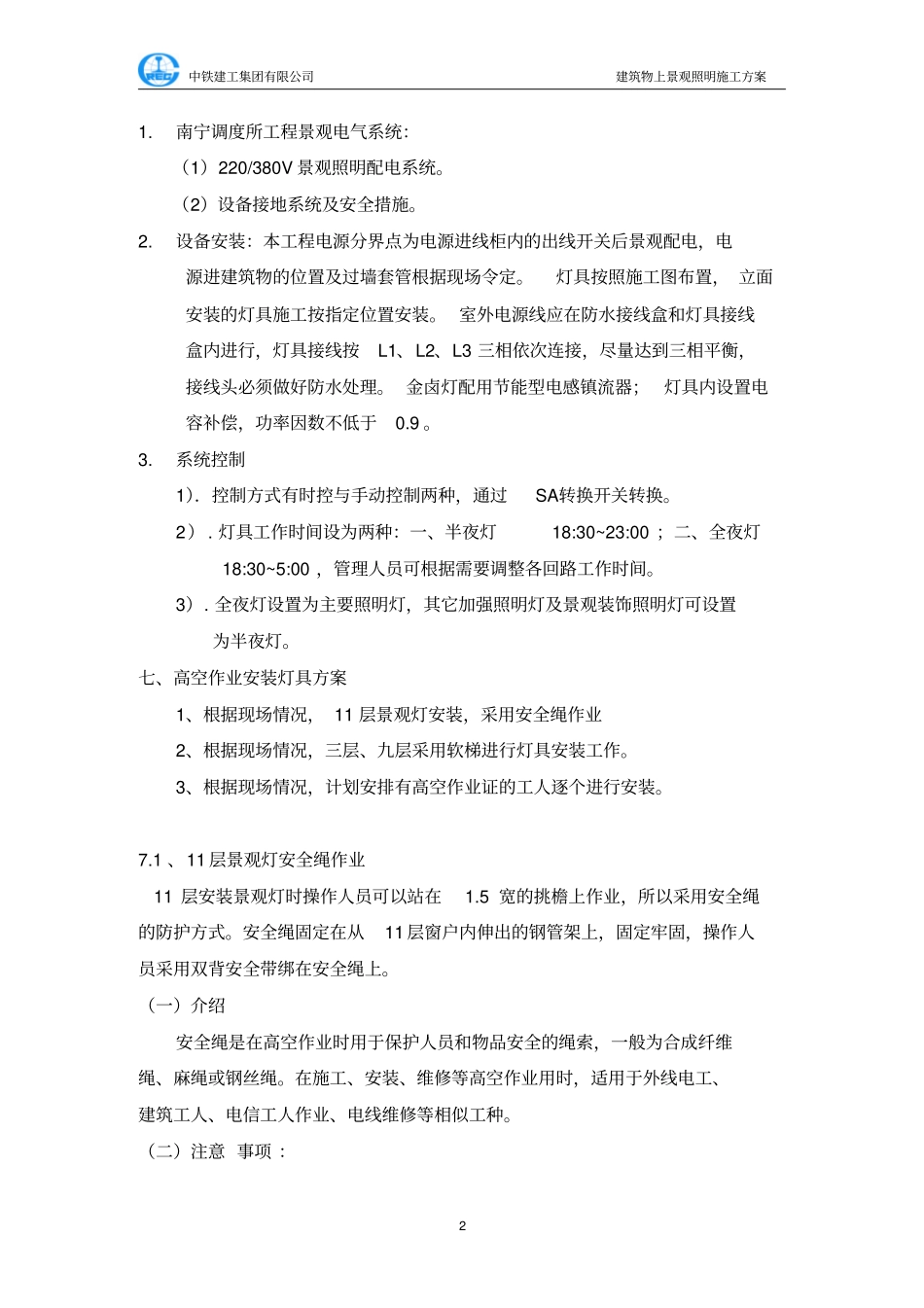

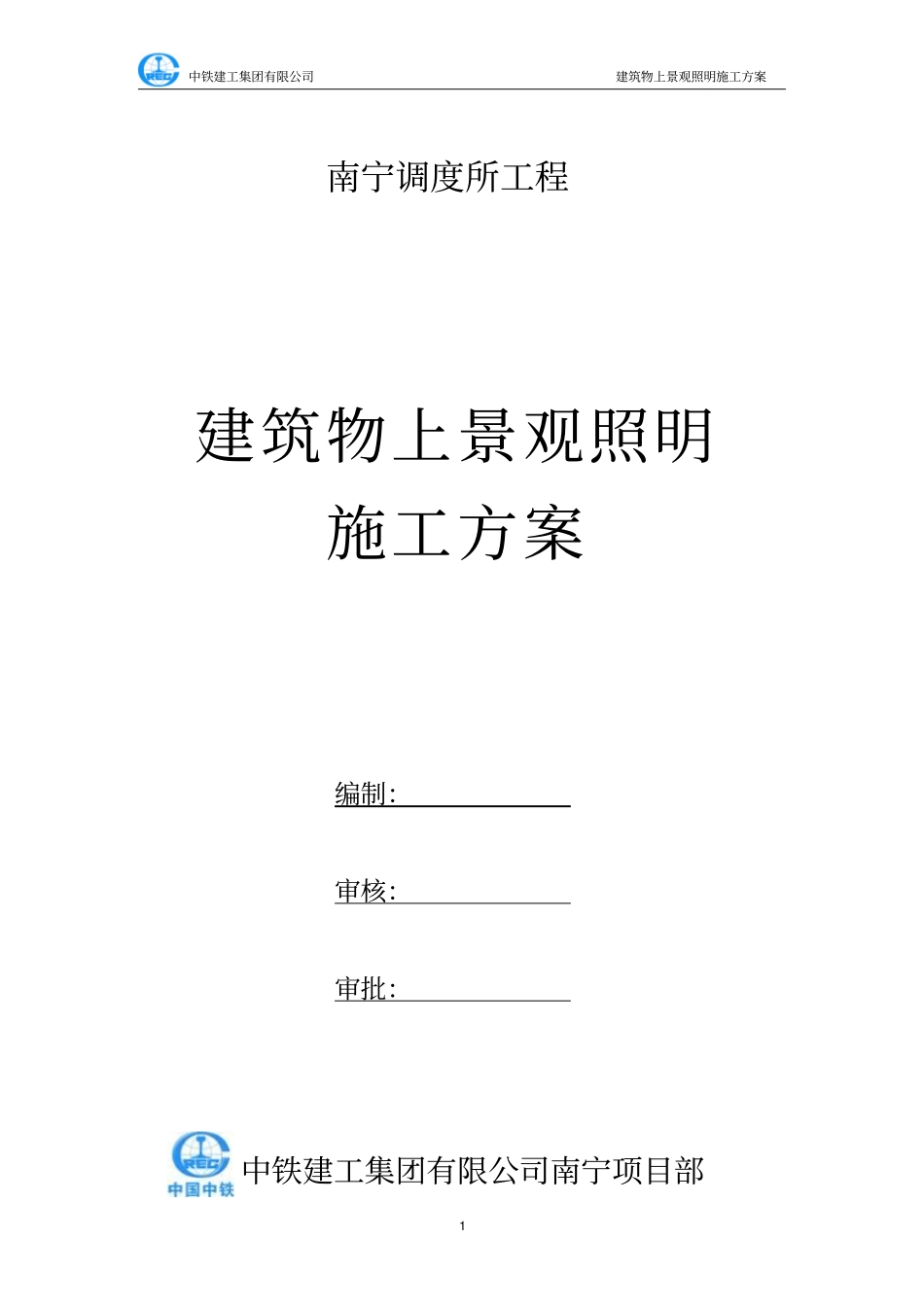

中铁建工集团有限公司建筑物上景观照明施工方案1 南宁调度所工程建筑物上景观照明施工方案编制:审核:审批:中铁建工集团有限公司南宁项目部中铁建工集团有限公司建筑物上景观照明施工方案2 一、编制总则本施工方案是工程技术质量、安全文明施工和组织管理的综合性文件,是针对工程中不同的施工方法、施工程序而编制的一种指导性文件,同时也是为了保证本工程施工能够顺利进行,达到预期的效果而制定的实施方案。二、编制依据1)由设计单位提供的建筑施工图纸。2)《建筑电气工程施工质量验收规范》(GB50303-2002)。3)国家和地方的其他相关现行规范、规程、标准及文件(国家标准图集) 。三、工程概述1.1 工程名称:南宁调度楼工程1.2 工程地点:南宁调度楼1.3 建设单位:南宁铁路局南宁调度楼工程建设指挥部1.4 设计单位:中铁二院工程集团有限公司四、工程总体概况南宁调度所工程位于南宁市青秀区凤岭路与佛子岭路交口,本工程建筑面积 6.72 万平方米,地下一层、地面副楼三层、主楼十二层。是集调度中心和办公为一体的综合办公大楼。五、工艺流程六、景观照明工程施工准备管路明敷设器具安装灯具安装电缆敷设设备安装调试中铁建工集团有限公司建筑物上景观照明施工方案2 1. 南宁调度所工程景观电气系统:(1)220/380V 景观照明配电系统。(2)设备接地系统及安全措施。2. 设备安装:本工程电源分界点为电源进线柜内的出线开关后景观配电,电源进建筑物的位置及过墙套管根据现场令定。灯具按照施工图布置, 立面安装的灯具施工按指定位置安装。 室外电源线应在防水接线盒和灯具接线盒内进行,灯具接线按L1、L2、L3 三相依次连接,尽量达到三相平衡,接线头必须做好防水处理。 金卤灯配用节能型电感镇流器;灯具内设置电容补偿,功率因数不低于0.9 。3. 系统控制1).控制方式有时控与手动控制两种,通过SA转换开关转换。2) . 灯具工作时间设为两种:一、半夜灯18:30~23:00 ;二、全夜灯18:30~5:00 ,管理人员可根据需要调整各回路工作时间。3). 全夜灯设置为主要照明灯,其它加强照明灯及景观装饰照明灯可设置为半夜灯。七、高空作业安装灯具方案1、根据现场情况, 11 层景观灯安装,采用安全绳作业2、根据现场情况,三层、九层采用软梯进行灯具安装工作。3、根据现场情况,计划安排有高空作业证的工人逐个进行安装。7.1 、11 层景观灯安全绳作业 11 层安装景观灯时操作人员可以站在1.5 宽的挑檐上作业,...
