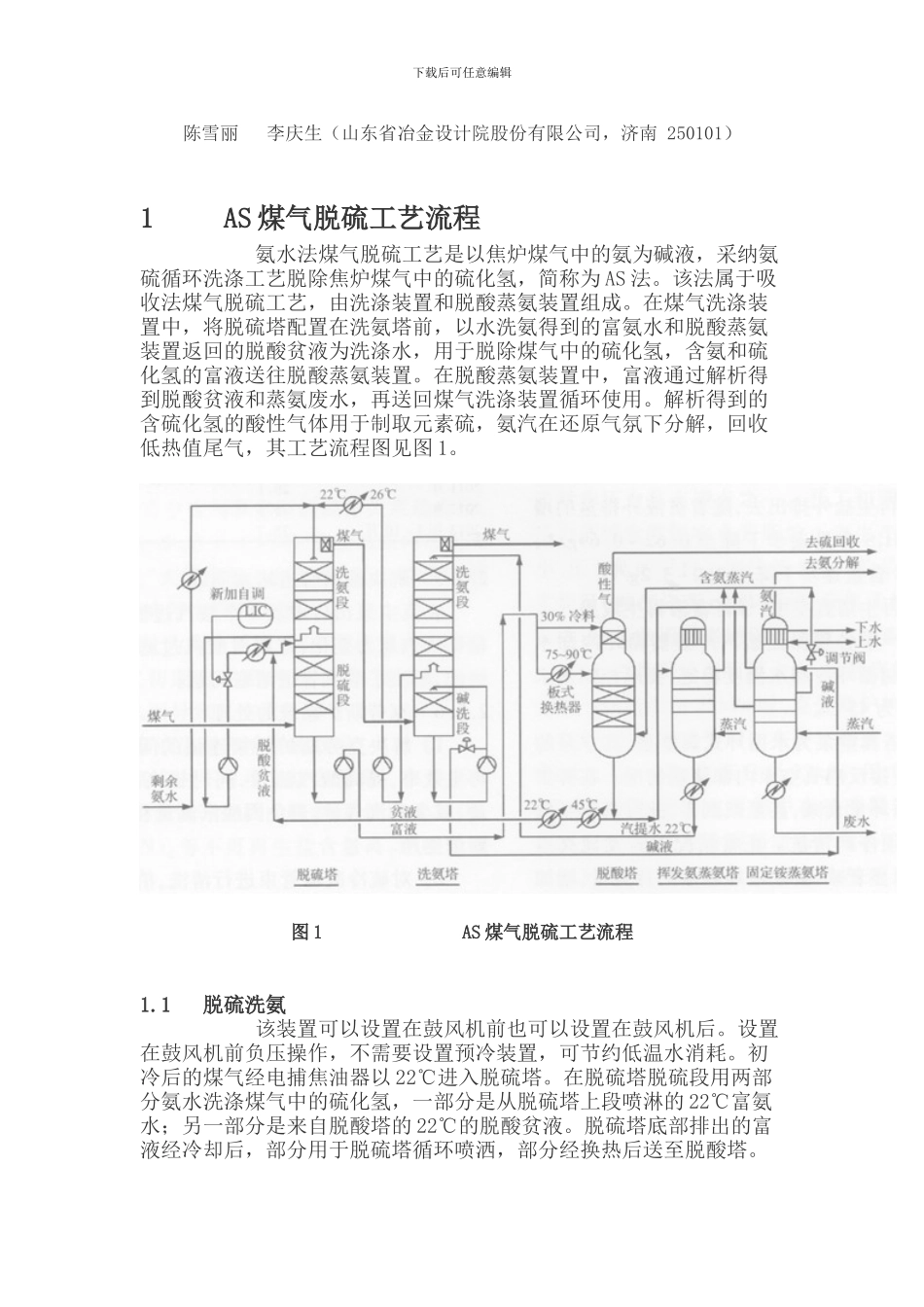

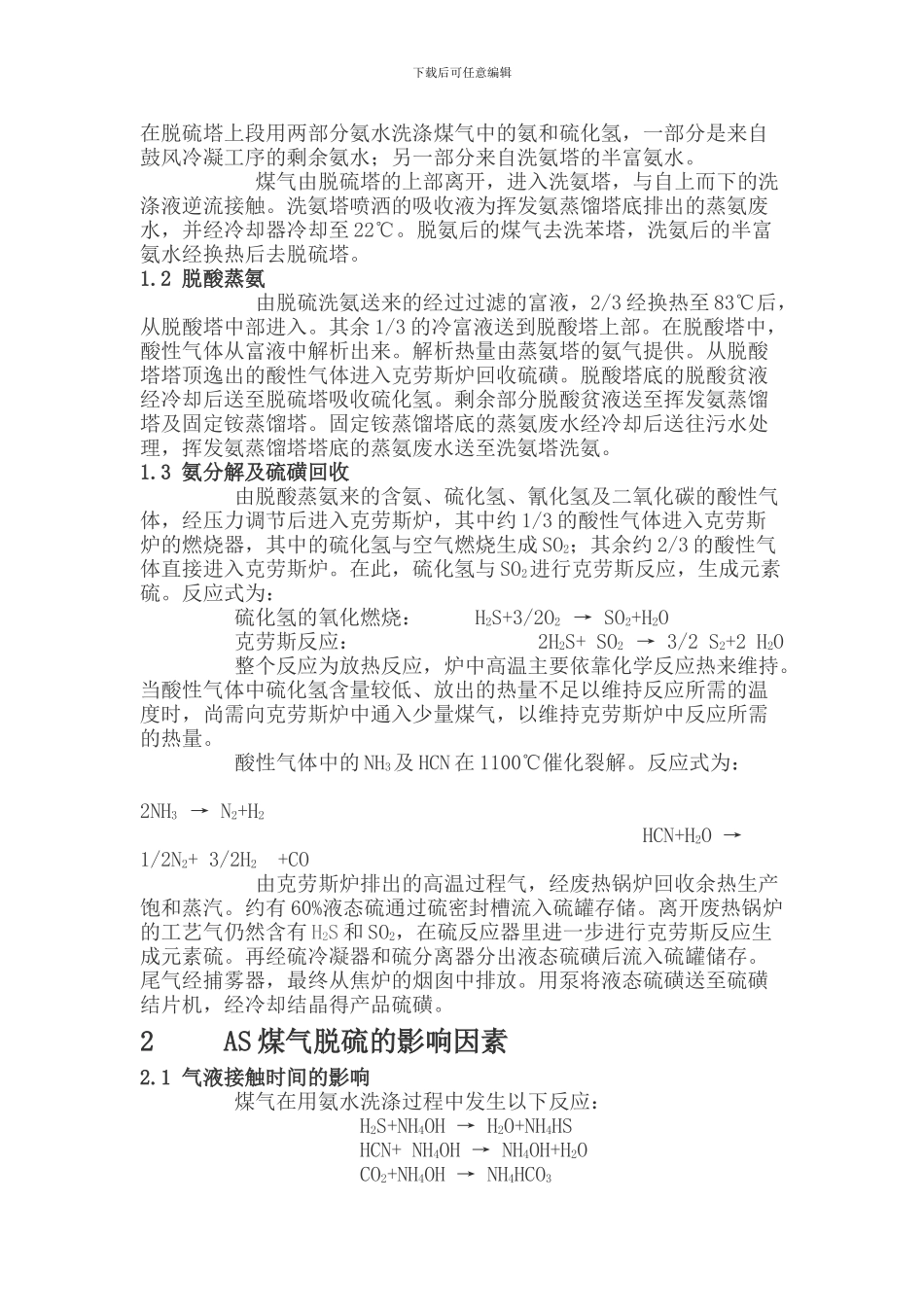

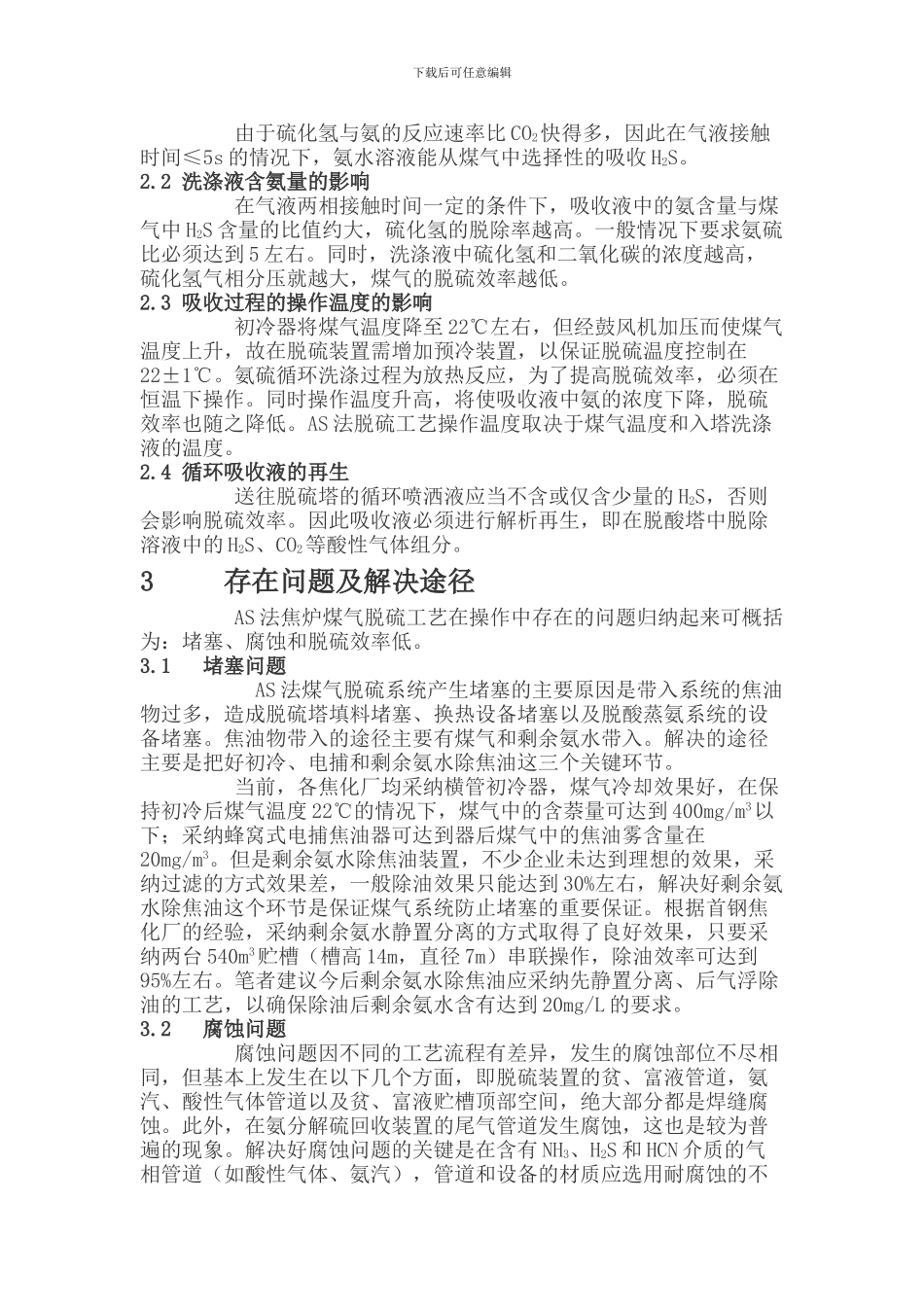

下载后可任意编辑陈雪丽 李庆生（山东省冶金设计院股份有限公司，济南 250101） 1 AS 煤气脱硫工艺流程 氨水法煤气脱硫工艺是以焦炉煤气中的氨为碱液，采纳氨硫循环洗涤工艺脱除焦炉煤气中的硫化氢，简称为 AS 法。该法属于吸收法煤气脱硫工艺，由洗涤装置和脱酸蒸氨装置组成。在煤气洗涤装置中，将脱硫塔配置在洗氨塔前，以水洗氨得到的富氨水和脱酸蒸氨装置返回的脱酸贫液为洗涤水，用于脱除煤气中的硫化氢，含氨和硫化氢的富液送往脱酸蒸氨装置。在脱酸蒸氨装置中，富液通过解析得到脱酸贫液和蒸氨废水，再送回煤气洗涤装置循环使用。解析得到的含硫化氢的酸性气体用于制取元素硫，氨汽在还原气氛下分解，回收低热值尾气，其工艺流程图见图 1。 图 1 AS 煤气脱硫工艺流程 1.1 脱硫洗氨 该装置可以设置在鼓风机前也可以设置在鼓风机后。设置在鼓风机前负压操作，不需要设置预冷装置，可节约低温水消耗。初冷后的煤气经电捕焦油器以 22℃进入脱硫塔。在脱硫塔脱硫段用两部分氨水洗涤煤气中的硫化氢，一部分是从脱硫塔上段喷淋的 22℃富氨水；另一部分是来自脱酸塔的 22℃的脱酸贫液。脱硫塔底部排出的富液经冷却后，部分用于脱硫塔循环喷洒，部分经换热后送至脱酸塔。下载后可任意编辑在脱硫塔上段用两部分氨水洗涤煤气中的氨和硫化氢，一部分是来自鼓风冷凝工序的剩余氨水；另一部分来自洗氨塔的半富氨水。 煤气由脱硫塔的上部离开，进入洗氨塔，与自上而下的洗涤液逆流接触。洗氨塔喷洒的吸收液为挥发氨蒸馏塔底排出的蒸氨废水，并经冷却器冷却至 22℃。脱氨后的煤气去洗苯塔，洗氨后的半富氨水经换热后去脱硫塔。1.2 脱酸蒸氨 由脱硫洗氨送来的经过过滤的富液，2/3 经换热至 83℃后，从脱酸塔中部进入。其余 1/3 的冷富液送到脱酸塔上部。在脱酸塔中，酸性气体从富液中解析出来。解析热量由蒸氨塔的氨气提供。从脱酸塔塔顶逸出的酸性气体进入克劳斯炉回收硫磺。脱酸塔底的脱酸贫液经冷却后送至脱硫塔吸收硫化氢。剩余部分脱酸贫液送至挥发氨蒸馏塔及固定铵蒸馏塔。固定铵蒸馏塔底的蒸氨废水经冷却后送往污水处理，挥发氨蒸馏塔塔底的蒸氨废水送至洗氨塔洗氨。1.3 氨分解及硫磺回收 由脱酸蒸氨来的含氨、硫化氢、氰化氢及二氧化碳的酸性气体，经压力调节后进入克劳斯炉，其中约 1/3 的酸性气体进入克劳斯炉的燃烧器，其中的硫化氢与空气燃烧生成 SO2；其余约 2/3 的酸性气体直接进入克劳斯炉。在此，硫化氢与...
